微型水泵主要参数扬程、MAX扬程、MAX输出压力、MAX关断压力详解
2023年02月07日 作者:新为诚科技 浏览量:
这几个是微型水泵的主要参数,详细解释见下:
【扬程】
我们水泵的扬程是指水泵能够扬水的高度,单位是米。即水被吸入泵腔后,通过电机获得动能,能被压到距离泵排水口垂直方向的高度。不是水平的射程。
同一般的离心泵“扬程=吸水扬程+压水扬程”不同,这一扬程是不包含自吸吸程的。它是指水泵本身所能产生的扬程,不含管道水流受摩擦阻力而引起的损失扬程。所以选型时,尽量留有余量。
【MAX扬程】
也叫“MAX排水高度”。指在泵出水口接有足够长度水管的情况下,将水管垂直举起,泵能利用输出压力将水打到距离排水口的MAX垂直高度。不包括吸程。如果泵出水口接管没接管子,或即使接了但管子为水平,或没安装阻力装置(如阀门、喷嘴一类),泵的输出压力就很小,此时泵的流量达到MAX。使用中,0<泵的实际扬程<MAX扬程,并不是泵一通电工作,扬程就达到MAX,而是取决于负载。比如可以用阀门关闭程度来控制实际扬程的高低。
【MAX输出压力】
也叫“MAX关断压力”。泵运行过程中,排水端受到阻力或接了大负载,就会表现出输出压力,来克服这种阻力,当这个压力到了一定程度,为避免压力过大造成泵内部元件损坏,随机的压力保护开关就会启动,让泵停机。此时的压力就叫泵的“MAX输出压力”。

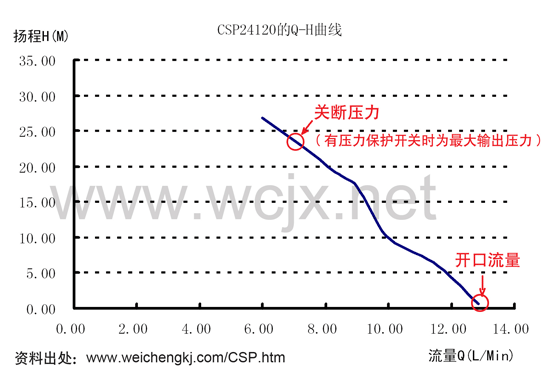

请见以上CSP24120流量扬程曲线图
例如:
微型水泵HSP11050,它的MAX输出压力、MAX关断压力为1.1MPA(11公斤),即MAX扬程为110米。
如果实际应用中需要水泵的扬程为110米,选用HSP11050是不合适的。如前所述,“标称扬程是指水泵本身所能产生的扬程,不含管道水流受摩擦阻力而引起的损失扬程。”,接上管子、阀门、喷嘴等负载后,负载越大,流量越小,扬程才能越高,考虑到负载引起的损失,和接近110米左右时,压力开关会起作用,让泵停止运行,所以实际扬程是到不了110米的。只有需要的扬程<110米,比如90-100米左右,选HSP11050才比较合适。
一般的隔膜式微型水泵都有类似的情况,只有选择MAX扬程超过实际需要扬程的水泵,才有可能达到目的。
比如,实际需要60-70米扬程,则可以选HSP8050(MAX扬程80米)、HSP11050(MAX扬程110米);实际需要90-100米扬程,就选HSP11050。
