交流抽打两用气泵 AC-A系列

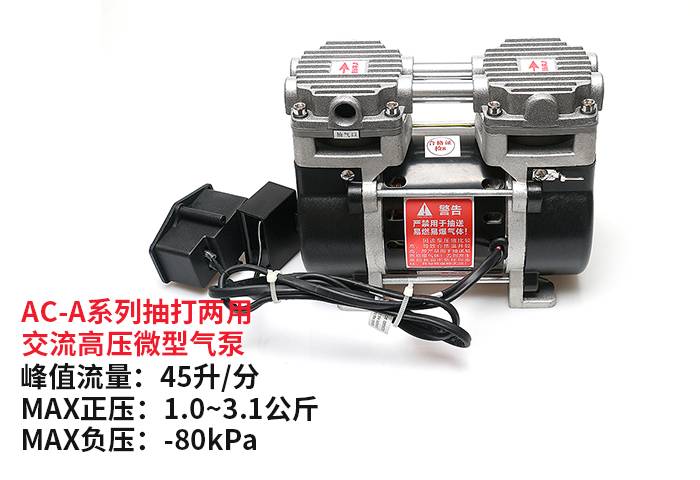

交流微型活塞气泵

1、新为诚首个交流微型高压气泵系列，可提供高达100-310kPa(1-3.1公斤)MAX正压，100kPa的额定正压，MAX负压:-80kPa，峰值流量45L/Min，属目前新为诚抽打两用微型气泵中，正压MAX、流量较大，负压较大产品；

2、tupo传统交流电机、直流电机限制(交流电机气泵一般不能做得太小、而直流电机气泵正压、流量等又不能做得较大)，全新推出的抽气打气两用气泵AC-A系列，体积小(仅听装奶粉罐横放大小)，重量仅3.3公斤；相比空压机都小得多！

3、属工业级微型活塞式高压气泵，可在额定压力下长期连续运转；且内置过热保护，外接泄压保护(泄压阀默认1公斤保护)，也可在MAX输出压力下(需要定做对应压力的泄压阀)间歇工作，但一旦超出MAX输出压力将造成损坏；

4、无油，不污染工作介质，免维护，不需像大型真空泵那样还要添加真空泵油和润滑油；

5、交流直接供电，无需变压器或开关直流稳压电源，使用方便，节约成本；

6、免费赠送1公斤金属安全阀，万一堵塞出气口可自动泄压；优先保证安全性；

7、免费赠送大容量启动电容、过滤/消音器(二合一)、高弹性橡胶减震脚垫(中心金属柱支撑)，让交流微型泵使用更方便、安全，安装更牢固：

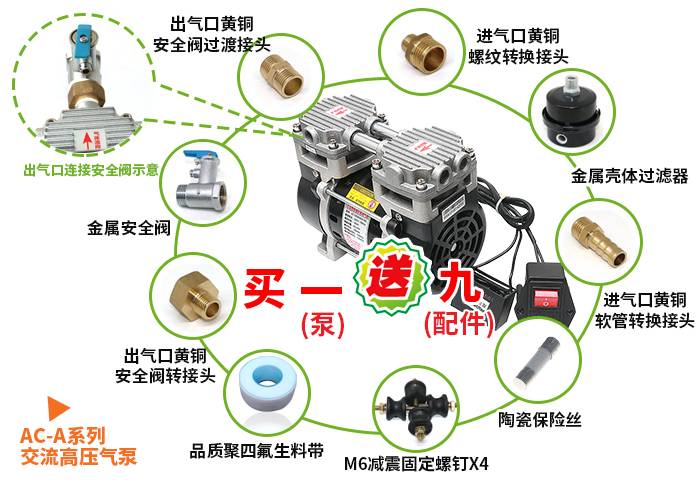

8、推广期买1送9，每买一台AC-A微型活塞气泵，除以上默认安全阀、大容量电容器外，还额外赠送：1个电容接线器、4个安装脚垫、1卷品质生料带、4个金属英制转换头等(如2分转4分，外丝转宝塔等)，全黄铜材质，可以反复拆卸，不论接软管还是螺纹硬管，转换方便，坚固耐用，耐磨性高。

关键参数

型号

额定电压

（AC）

额定功率

流量（L/min）

MAX相对

真空度

（kPa）

额定输出压力（正压）

（kPa）

MAX输出压力
(正压)

（kPa）

(W)

峰值流量

平均流量

AC1008045A100

220V/50Hz

180

≈-80

100

（默认泄压阀）

100

(默认泄压阀)

AC1008045A310

310

(定做泄压阀)

注：

1、该系列所有规格均使用220V交流电源，有专门的交流接线(如上图中2根黑线，不分火线、零线，另有接地标记的金属片接地线！

2、该系列微型泵通电启动前，必须将泵上电机红线(上图)，接上我司随泵赠送的电容(严禁自行替换)，否则将无法正常启动甚至烧毁电机，将不予保修！

3、【体积、接管】：

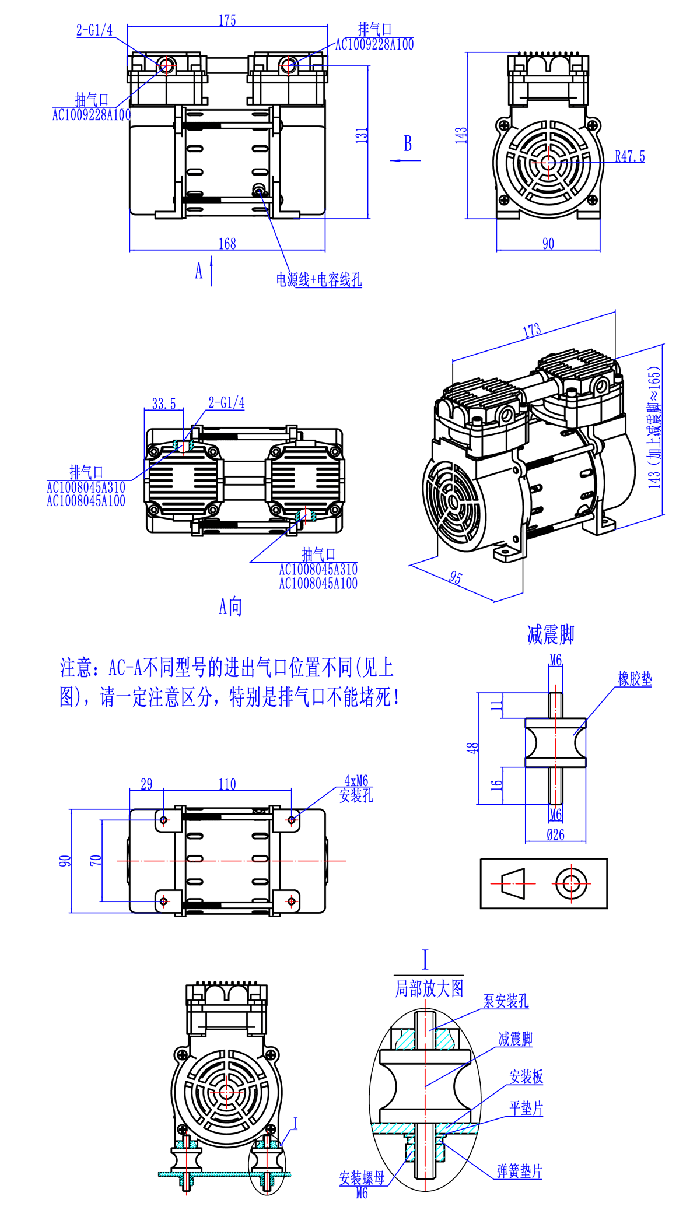

(1)泵体积(长x宽x高，单位mm)：173×95×164(含减震脚)；

(2)抽气口规格：G1/4"英制内螺纹(2分内丝)；

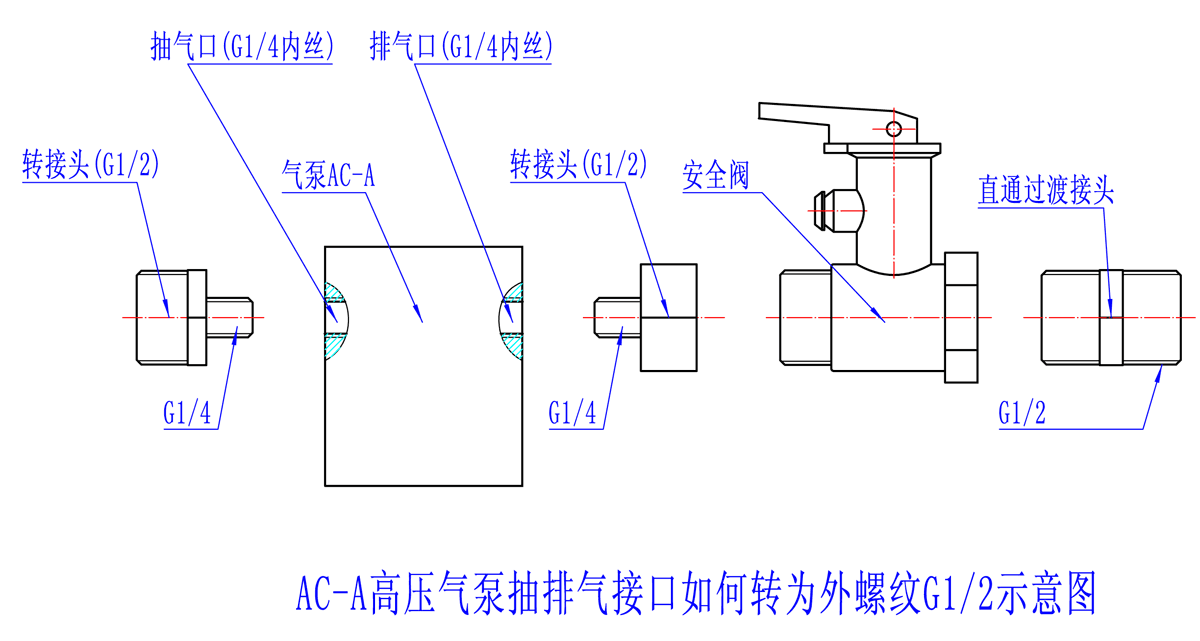

(3)排气口规格为G1/4"英制内螺纹(2分内丝)，但因使用中必须加我司配套(免费赠送)的泄压阀及对应黄铜过渡转接头，故排气口实际规格应该为：G1/2"英制内螺纹(4分内丝，不接过渡接头)或G1/2"英制外螺纹(4分外丝)。

(4)抽排气口方向：请见泵顶部气流方向；重量：约3.3Kg(含赠送配件)。

工况

1、工作环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
环境相对湿度：≤90%。

2、工作介质：

(1)允许介质温度：0～50℃(0度不结冰)；请注意：因AC-A为活塞式气泵，压缩比极高，故气体经过泵后温度会有较大升高；但不影响泵的正常使用等，介意者请勿购买！严禁抽取超过介质温度气体，特别是易燃易爆气体！

(2)泵所抽取的气体不能含有固体颗粒、油份、腐蚀性；

选型注意

1、负载：

(1)泵可在额定功率下长期工作，但不保证能在大负载下启动(比如抽气口启动前就有负压等)！也可在MAX输出压力下间歇工作，但一旦超出MAX输出压力将造成损坏！

(2)泵应该在抽排气口通畅的工况下开机(即启动前泵抽排气口不能被堵死等)，否则可能损坏泵或运行异常。

使用注意

1、在泵的抽气端一定要有过滤装置，阻挡固体颗粒进入泵腔，以免导致损坏。

2、使用中，必须做好泵的散热工作，避免因为散热不畅等，导致泵温升过高，否则容易触发泵内置的过热保护。

3、如因环境温度过高、散热不充分、长时间大负载运行等工况导致泵温度升高至热保护阀值时，泵将自动断电停止工作；此为“过热保护”，属正常现象，并非故障，但此时应切断电源待电机冷却至常温后再通电，泵即可恢复正常工作。

4、泵不能在高于额定输出压力的情况下长时间工作！

5、关于流量：如无特别说明，技术参数均是在25℃、标准大气压下的测定值。空载流量我们全部简称流量。

产品材质

介质接触到的材料：硅橡胶、铜、钢、工程塑料、PTFE(聚四氟乙烯)、铝(部分零件经过喷漆处理或表面氧化处理)

噪音

1、新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤问题

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

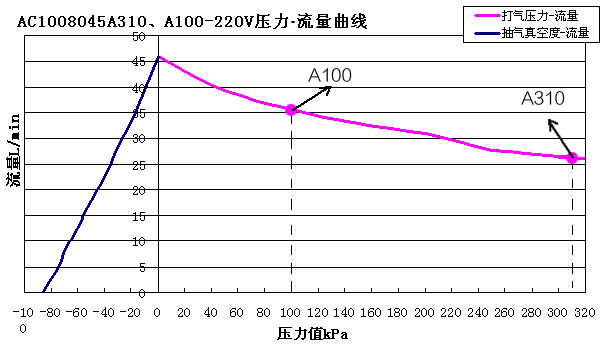

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。

注意事项

1.该产品不具备防爆性能，不能在易燃易爆环境中使用！也不能抽取易燃易爆介质，否则发生危险与我司无关！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵不能在高于额定输出正压的情况下长时间工作！但额定输出正压＜实际使用压力P≤MAX正压时，可短时间连续工作，严禁超过MAX正压使用！

4.排气口必须连接安全阀！如果排气口被阻塞将产生很高的压力，所有管路元件必须有足够强度，否则危及人身安全！

5.随泵赠送安全阀，只能与新为诚的AC-A系列微型高压气泵配套，如因与其他公司产品配套导致的异常或者损失，与新为诚公司无关。

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.配套管路元件及容器必须有足够的强度，确保人身安全！

8.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

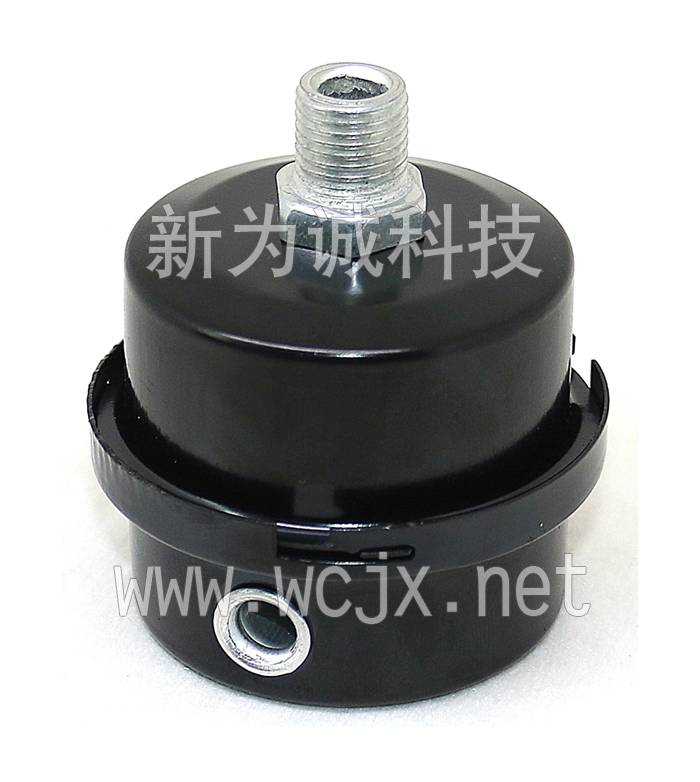

	1.金属壳体2分外丝过滤器：1个(赠送) 注意：在泵抽气端一定要有过滤装置，阻挡固体颗粒进入泵腔导致损坏！ (1)只用打气功能时，接泵抽气口，既可以过滤，又可以消音。 (2)只用抽气功能时，接泵排气口(但需要客户自行加4分转2分过渡接头)，可以消音。 (3)该配件不能串联在气路中，形成闭路(如气体循环等)，需客户自配相应过滤器(见后面第11项选配件“金属消音器”)。
	2.4分金属安全阀：1个(免费赠送) (1)AC1008045A100，标配送1个默认安全阀，阀值(开启压力)≈0.10±0.04MPa；可额外定做其他阀值安全阀。 (2)AC1008045A310，标配送1个100kPa的默认安全阀+1个310kPa定做安全阀，阀值(开启压力)分别≈0.10±0.04、0.31±0.04MPa。 (3)以上AC-A系列气泵，标配的100kPa默认安全阀及310kPa 定做安全阀，都不可改成其他阀值！ (4)接头规格：左外、右内G1/2； (5)有方向性：气流方向从G1/2外螺纹流向G1/2内螺纹注意：AC-A必须配备1种我司安全阀，且该安全阀只能用于新为诚AC-A系列微型气泵！用于其他产品可能产生危险！我司不负任何责任。
	3.电容：1个(赠送) 说明：品质电容器(保证交流电机能正常启动)，连接器方便连接电容引线。

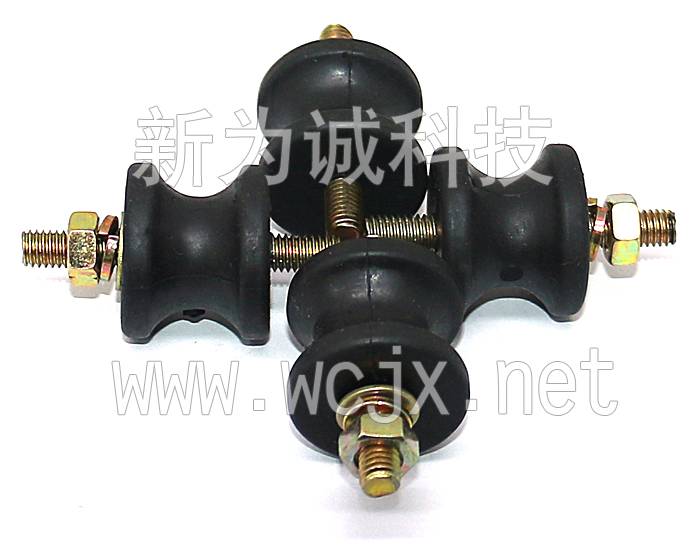

	4.M6减震固定螺钉：4个(赠送) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。

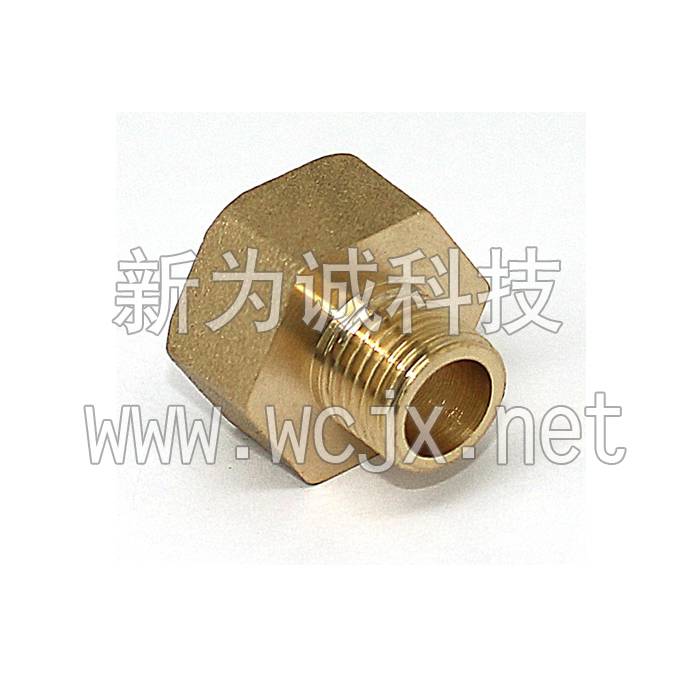

	5.出气口黄铜安全阀转接头：1个(赠送) 说明：2分外丝转4分内丝

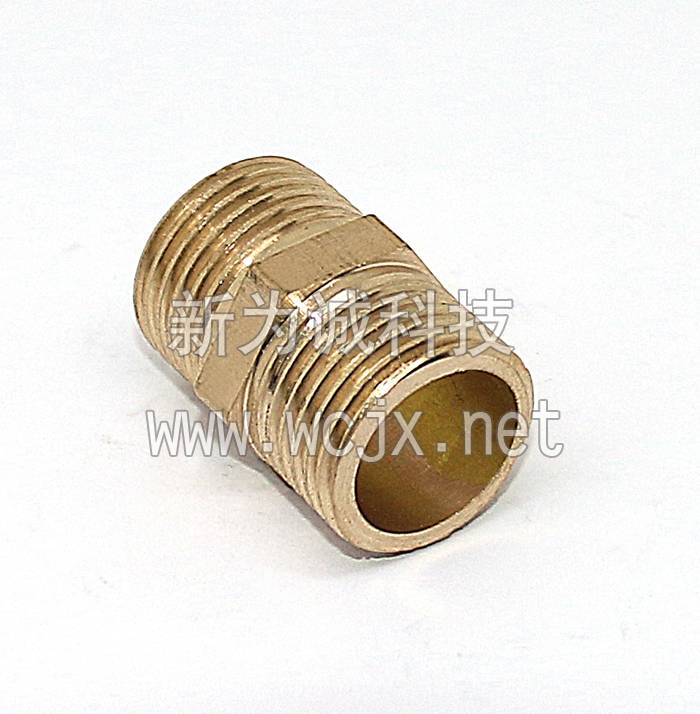

	6.出气口黄铜安全阀过渡接头：1个(赠送) 说明：4分外丝转4分外丝

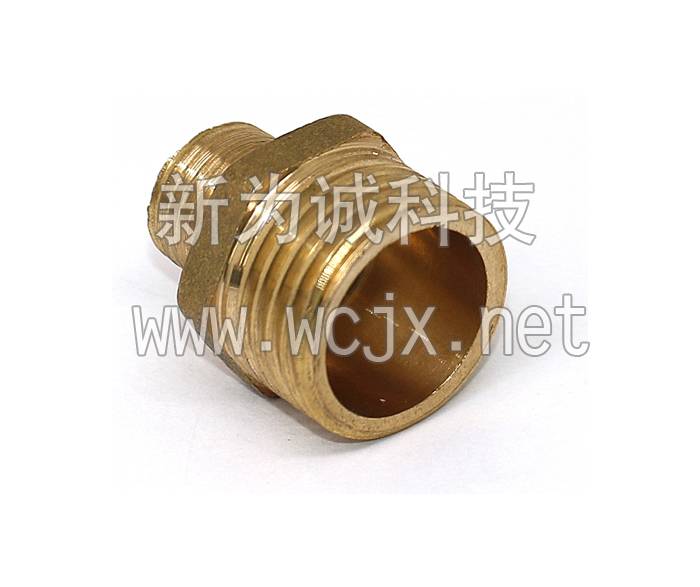

	7.进气口黄铜螺纹转换接头：1个(赠送) 说明：用于将进气口2分内丝转接成4分外丝，外连4分内丝螺纹管道。

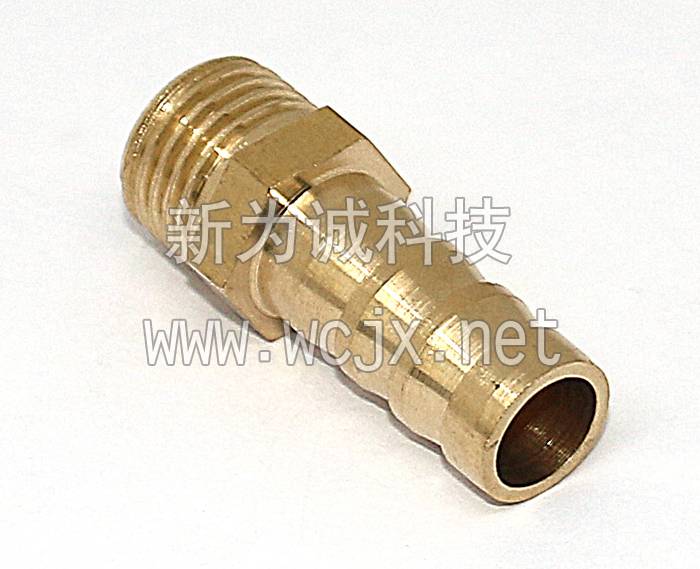

	8.进气口黄铜软管转换接头：1个(赠送) 说明：用于将进气口2分内丝转接成宝塔接头(外径10mm，内径8mm)，外连软管(建议接内径8mm外径14mm硅胶管)。

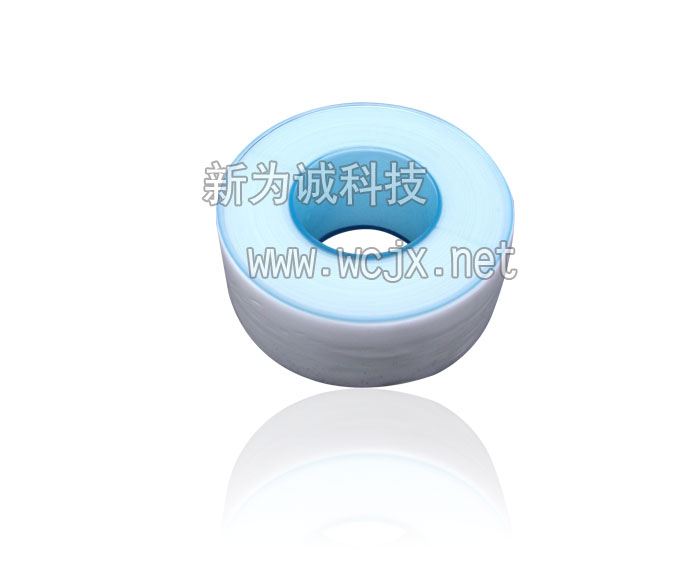

	9.品质聚四氟生料带：1卷(赠送) 说明： (1).国内生料带知名产品，质量好； (2).适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3).具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。

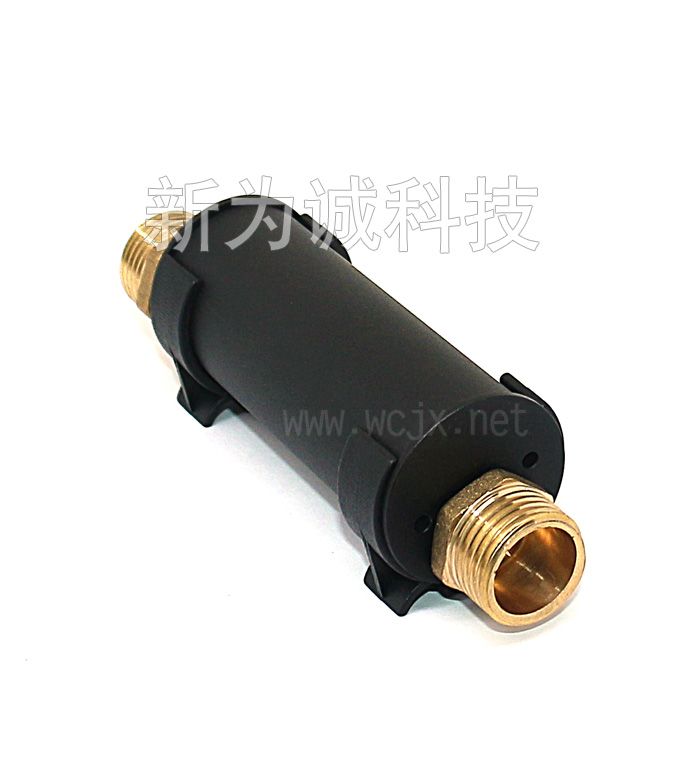

	10.金属消音器：1个(选配，需要另外收费) 说明： (1).全金属件结构，消音体是铝合金，两端是黄铜材质，G1/2外螺纹接头。 (2).建议成对配置消音效果较好。但如果只接一个消音器，具体接抽气还是排气端，取决于客户工况，详询我司。 (3).与AC-A/B/C系列配合时，可形成循环气路，当需要接抽气端时，需再额外选配1个上述2分外丝转4分内丝转换头。 (4).警告：本消音器只能与新为诚AC-A/B/C系列微型气泵配合使用，不可用于其他产品，否则发生危险，我司不承担任何责任！
