型号
额定电压
负载 电流
功率
流量(L/min)
MAX相对真空度
MAX输出压力
重量
(V DC)
(A)
(W)
峰值 流量
平均 流量
(kPa)
(g)
电机配置+EA材质

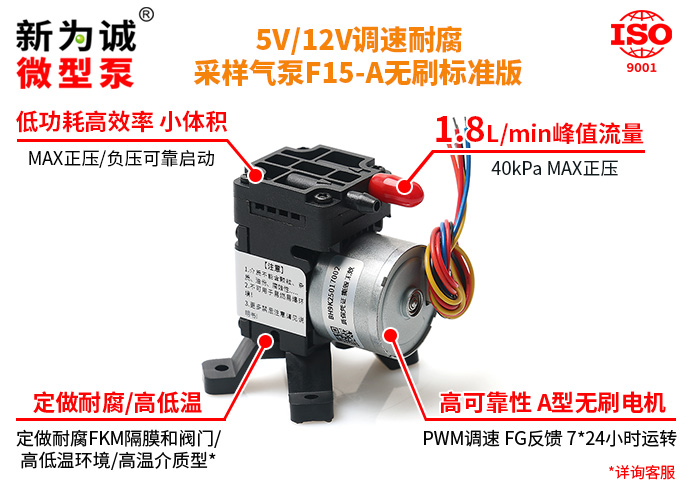

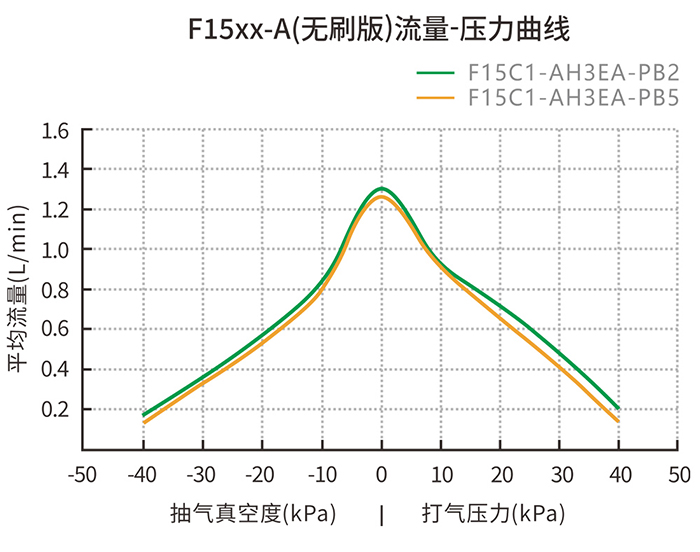

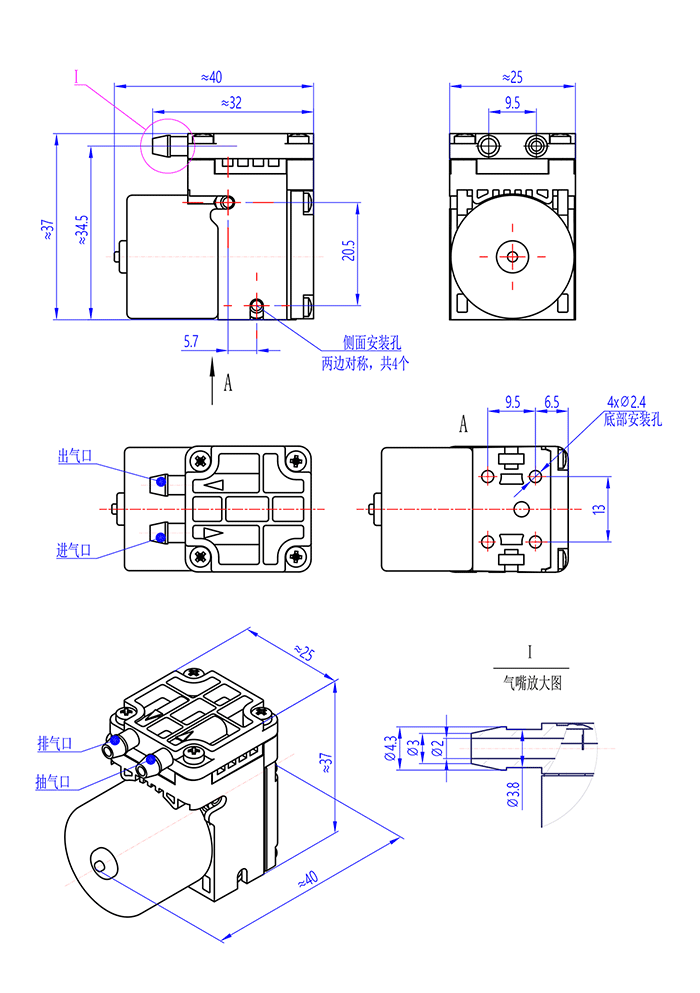

A型直流无刷电机(标配),隔膜、单向阀:EPDM,泵头:PA(增强尼龙)
F15C1-AH3EA-PB2
12
≤0.09
≤1.08
≥1.8
≥1.2
≥-40
40
≈45
F15C1-AH3EA-PB5
5
≤0.22
≤1.1

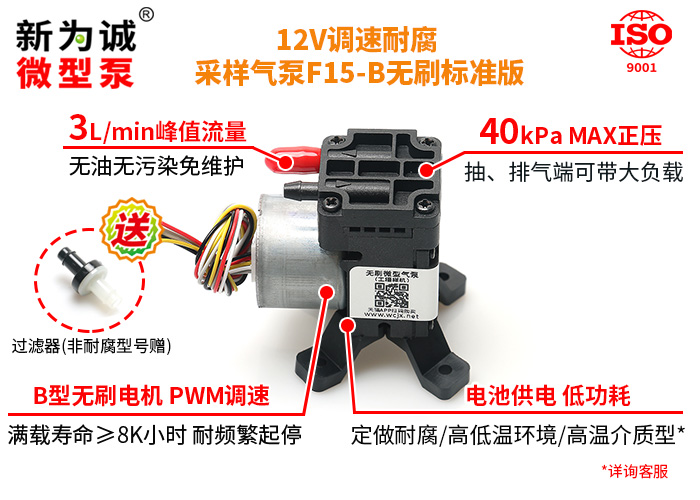

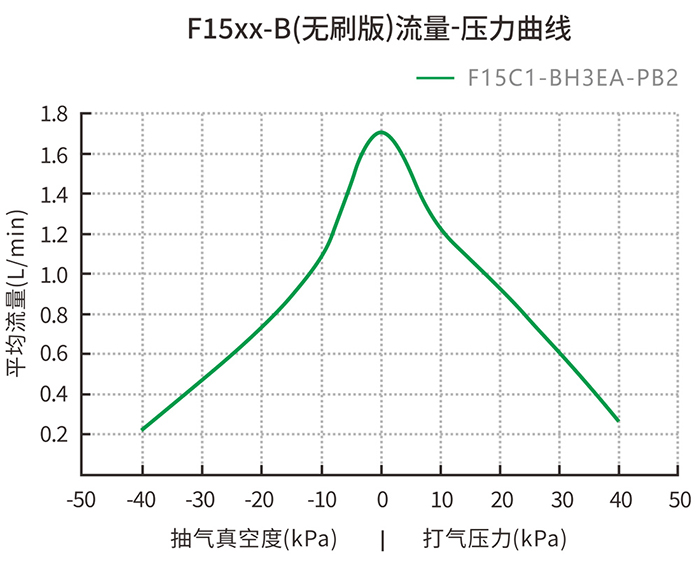

B型直流无刷电机,隔膜、单向阀:EPDM,泵头:PA(增强尼龙)
F15C1-BH3EA-PB2
≤0.15
≤1.8
≥3.0
≥1.5
≈43

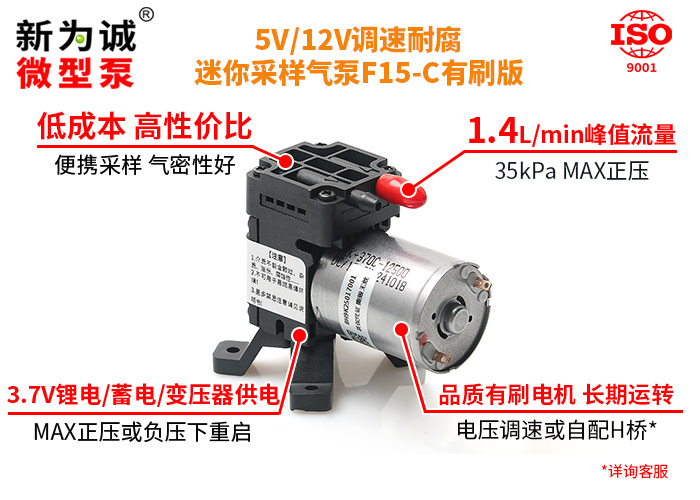

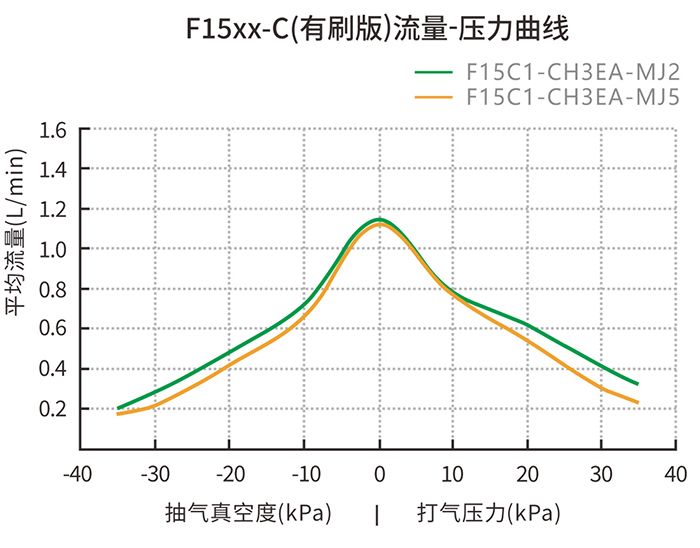

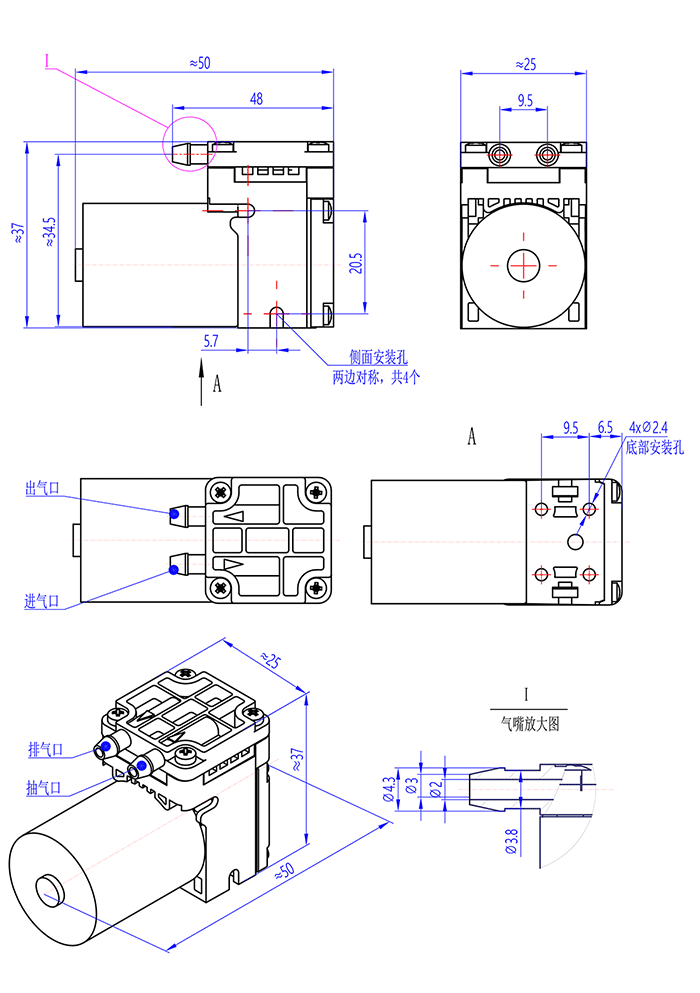

C型直流有刷电机,隔膜、单向阀:EPDM,泵头:PA(增强尼龙)
F15C1-CH3EA-MJ2
≤0.06
≤0.72
≥1.4
≥0.8
≥-35
35
≈64
F15C1-CH3EA-MJ5
≤0.75

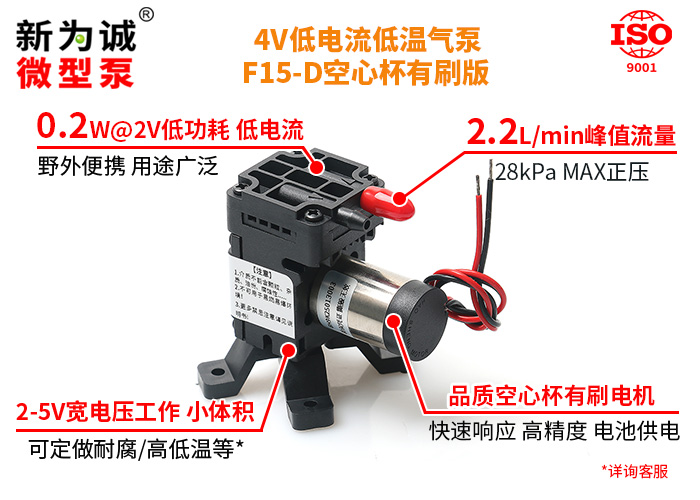

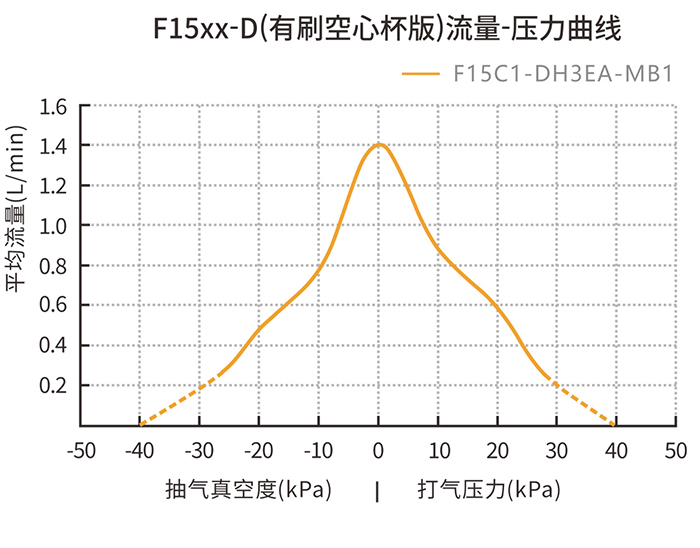

D型直流空心杯有刷电机,隔膜、单向阀:EPDM,泵头:PA(增强尼龙)
F15C1-DH3EA-MB1
4(2~5V)
≤0.20
≤0.8
≥2.2
≥1.1
≥-26
28
≈39
2
≤0.10
≤0.2
≥0.6
对比:标准大气压
0
★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。
性能
非空心杯/空心杯有刷 (简化版)
无刷电机标准版
寿 命
★★
★★★
噪音
★
可靠性
参数一致性
抗电磁干扰
调速、控制功能
电压调速
PWM、FG反馈、频繁启停
保护功能
无
堵转、过流
调速器
无(客自配H桥模块可实现PWM调速、频繁启停、堵转、过流,详询客服)
TS2-PV2/5
工作环境温度
0℃ ~ 50 ℃(常温型)
-20℃ ~ 0 ℃(低温型)
-30℃ ~ 0 ℃(低温带加热器型)
寿命值(小时)
有刷电机C简化版
有刷空心杯电机D简化版
无刷电机A/B标准版
F15
满载寿命
4000
4000*
8000*
空载寿命
4500
5000*
12000*
电机寿命
5000
15000*
类 别
允许的工作环境温度范围
注 意 事 项
低温环境1型(后缀DH1)
-20℃~0℃
禁止介质中含有冰粒等固体颗粒!
低温环境2型(后缀DH2)
-30℃~0℃(会配加热器)
常温环境型(默认无后缀)
0℃~50℃
高温环境型(后缀GH)
0℃~60℃
允许的介质温度范围
常温介质型(默认无后缀)
高温介质1型(后缀GJ1)
0℃~80℃
高温介质2型(后缀GJ2,需定做FA材质)
0℃~100℃
材质选项
标配
选配
泵头
PA
隔膜
EPDM
PTFE
单向阀
电机选项
简化版
标准版
电机类型
有刷电机
空心杯有刷电机、A/B型无刷电机
12V/5V DC
4V、12V/24V DC
接头选项
接头类型
H3宝塔接头
泵头选项
泵头类型
标准泵头
低温环境1型、低温环境2型

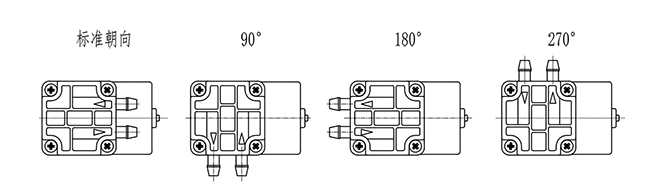

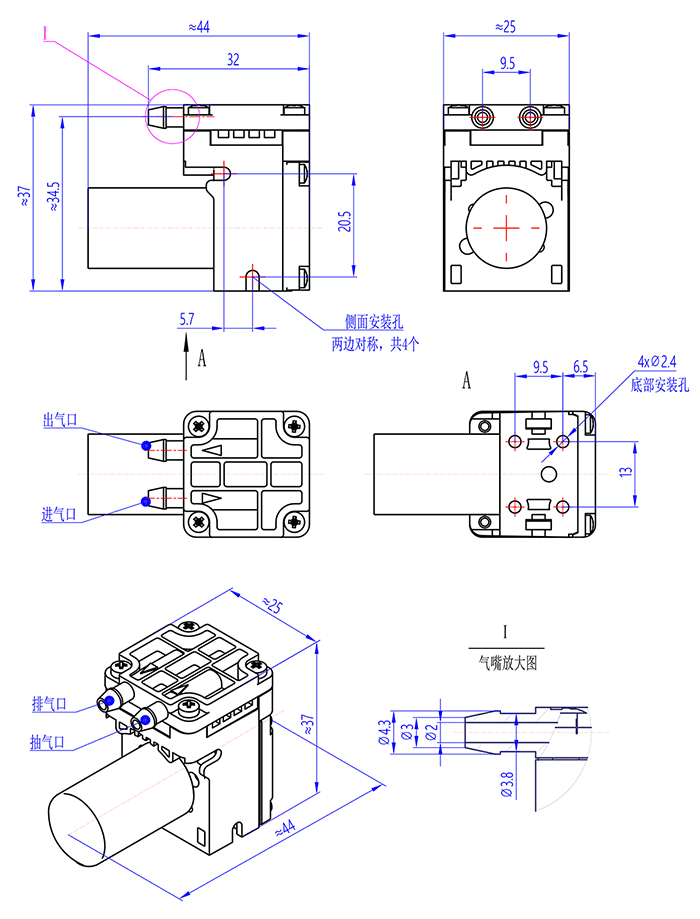

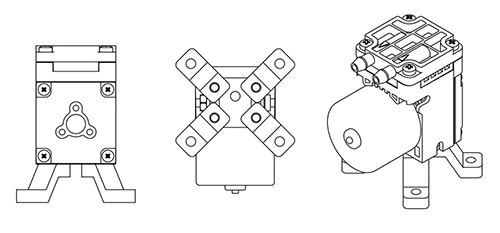

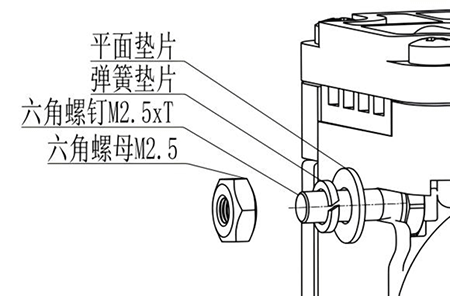

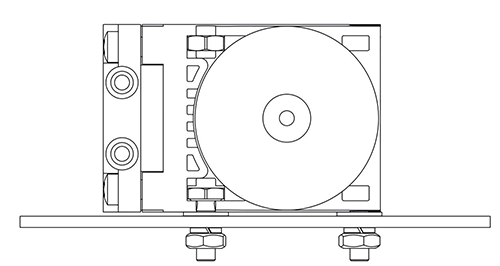

泵头朝向
标准朝向0°(气嘴与电机同向,默认不写,此时体积尺寸MIN,推荐)
90°
180°
270°
【注意】:选配非标准朝向泵头后,产品真空度参数可能降低5-10kPa,除特殊情况外(如管路设计确实需要等),不建议更换泵头朝向!
序号
引线颜色
信号名称
功能
信号定义
其他说明

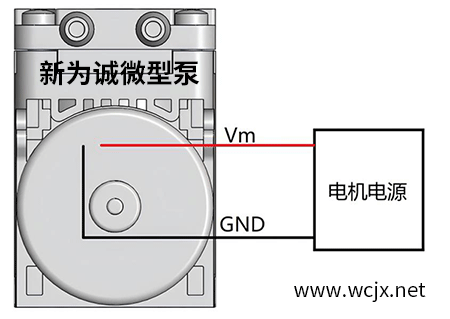

1
红
Vm
电源正极
DC 12VDC 5VDC 4V
12V/5V电机,电压不可超过MAX电压范围,否则会烧坏电机;配置空心杯有刷电机的F15xx-Dxxxxx,额定工作电压为4V,可在2V-5V区间工作。
黑
GND
电源负极,地
Ground
引脚 颜色
信号 名称
信号说明
DC12V(±10%);DC5V(±10%);
对应12V/5V电机,电压不可超过MAX电压范围,否则会烧坏电机,可能影响质保!
黄
FG

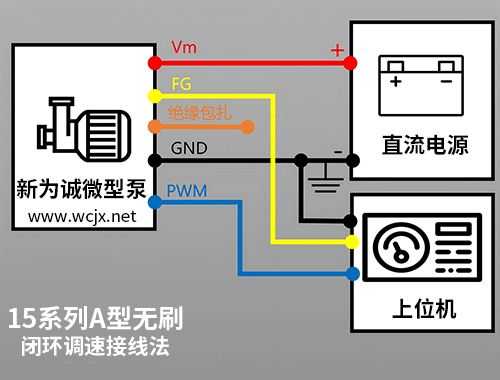

FG反馈信号(电机转速反馈信号、脉冲信号)
输出:3V≤高电平低电平≤0.6VFG反馈信号的MAX额定电流为3mA。
A型直流无刷电机:输出6脉冲/转
3
橙
FR
对本型号无功能
建议接地或绝缘包扎
4
无刷电机输出:6脉冲/转
蓝
PWM
脉宽调速
输入:0V≤VIL≤0.8V2V≤VIH≤5V

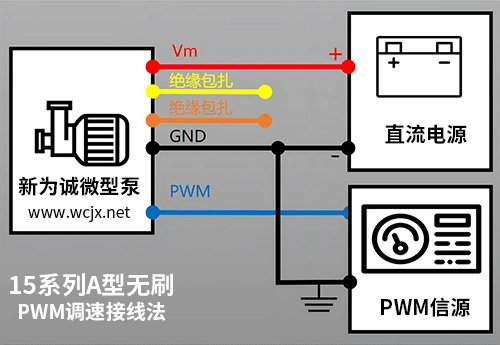

通过调节PWM的占空比来改变电机转速、调节流量,低电平有效;PWM输入信号频率范围:10kHz~15kHz,建议幅值5V,直流偏置电压2.5V;不能用该端口来控制泵的启停。
电机引线

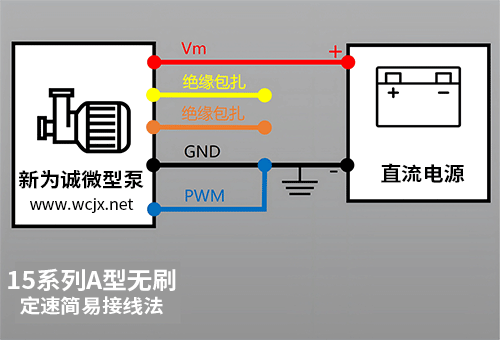

若无需调速和转速反馈,请将黄、橙线都绝缘包扎;泵将以额定MAX转速运转。
电源负极
DC12V(±10%)
电压不可超过MAX电压范围,否则会烧坏电机,可能影响质保!
输出:4V≤高电平低电平≤0.6VFG反馈信号的MAX额定电流为3mA。

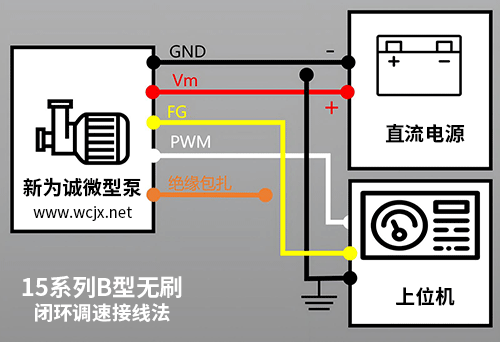

B型直流无刷电机:输出6脉冲/转;电机内部为漏极开路状态,因此需要在外部进行拉升。电压DC5V,电阻4.7kΩ。

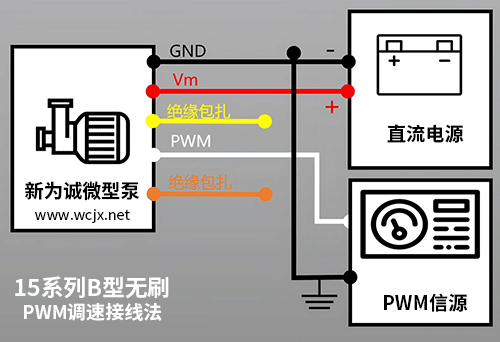

白
输入:0V≤VIL≤0.8V4.3V≤VIH≤5V
通过调节PWM的占空比来改变电机转速、调节流量,低电平有效;PWM输入信号频率范围:15kHz~25kHz,建议幅值5V,直流偏置电压2.5V;不能用该端口来控制泵的启停。
橙或灰
CW/CCW
建议可靠接地或绝缘包扎

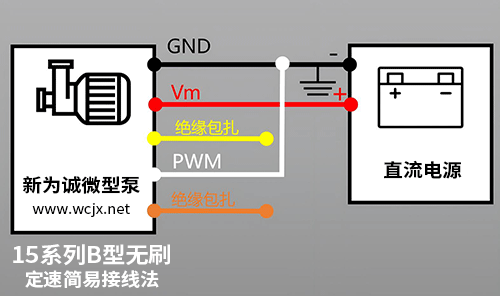

若无需调速和转速反馈,请将黄、橙或灰线都绝缘包扎;泵将以额定MAX转速运转。
配件
详情
1.过滤器:1个(赠送)
(1)F15系列应该配:“特小号过滤器”(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。(3)允许工作介质温度:0°C~80°C;(4)过滤器连接在泵的抽气口,箭头指向为气流方向。

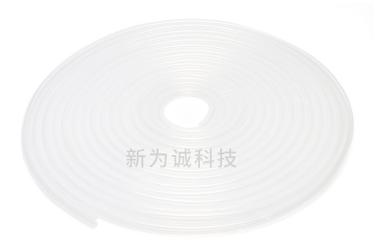

2.硅胶管:(选配件,需要另外收费)
建议接管(mm):∮3×∮6硅胶管

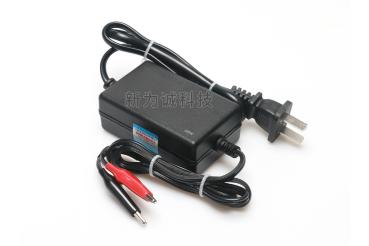

3.开关直流稳压电源:(选配件,需要另外收费)
规格:
规格:5V2A(5V泵)
规格:12V2A(12V泵)
项目
内容
产品型号
序列号
曾抽取介质成分清单
声明内容
本返修/退换产品已经过彻底的清洗和无害化处理,不含有潜在的腐蚀性、放射性、生物危险性和其他有毒有害的危险成分,及对承运人、检修人员及其他相关处理人员的人身安全不构成风险。
