微型高压活塞气泵 F16H系列

抽打两用微型活塞气泵

1、新为诚高压微型活塞气泵F16H，系新为诚首款直流活塞微型气泵，实现了微型泵高压力和小体积的较好结合；F16H的MAX正压≥520kPa(0.52MPa)，而体积仅成年人手掌大小......目前国内这么小体积，这么高压力的同类微型气泵、微型真空泵产品几乎没有！国外类似产品价格是F16H的几倍！

2、微型活塞气泵F16H，高正压同时负压参数也不逊色：MAX负压可达-80kPa，还能兼顾一定流量：峰值流量、平均流量分别≥5、2.8L/Min，且仅重XX克，而以前正压在400kPa的活塞泵，一般只有中小型交流活塞泵才能提供，但重量往往重达8-10公斤！

3、活塞式两用微型气泵F16H，带载启动能力极为出色：既可在MAX正压520kPa下可靠启动，也可在MAX负压-80kPa下可靠启动(非同时)！

4、微型活塞气泵F16H，采用工业级别高可靠性设计，允许24小时连续运转(例如可在约520kPa正压下长期连续运转)，在设计寿命期间免维护，亦不需停机散热！

5、活塞式两用微型气泵F16H，直接内置抗干扰电路，无需额外定做，基本解决了传统有刷电机杂波、电磁干扰大等问题，满足医疗设备等行业抗干扰高的行业需求......

6、新为诚活塞式两用微型气泵F16H，考虑高压场合特性，故默认赠送不锈钢快换接头，避免崩脱；但也同时免费提供Rc 1/8内螺纹接头、宝塔接头定做；根据流经不同介质需求，还可提供3种材质定做宝塔接头：不锈钢/增强尼龙/PP，贴心的服务、种类丰富的接头，总有一款适合您！

新为诚微型泵通用特点

1、微型活塞气泵F16H，同样具备隔膜泵的优点：允许介质富含水汽(详见介质要求)，无油无污染、免维护；

2、抽、排气端都可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！......

关键参数

型号

额定电压

（V DC）

负载电流

（A）

额定功率

流量（L/min）

MAX相对

真空度

（kPa）

MAX输出

压力

（kPa）

(W)

峰值流量

平均流量

F16H

（已停产，推荐升级产品F40）

≤0.78

≤18.72

≥5.0

≥2.8

≥-80

≥520

注：

1、该系列微型泵均使用直流电源，所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、额定输入电压要求24V±10%；允许电压范围：12～24V，但工作电压变化，会影响参数。

3、表中参数是在电机额定电压时测得；

4、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因采样频率不足等原因易导致较大误差(这不是微型泵的问题)。

5、客户自行配备直流电源注意事项：

因启动电流较大，为保证泵的正常运转，客户自配直流稳压电源时，电流应该超过2.2A，如24V3A以上的开关直流电源(过载能力要强)，建议选配新为诚专门定做开关直流稳压电源JF-24V1.5A。

6、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做；

7、活塞泵与隔膜泵不同，因活塞磨损，活塞泵气密性将随寿命到期下降，如客户有需求，可联系新为诚客服，定做高气密性型号！

8、【体积、接管】

(1)泵体积(长x宽x高，单位mm)：133×47×83(不含安装螺钉)；

(2)抽、排气嘴尺寸(mm)：

a.默认接头为“不锈钢”PC8快换；建议接外径8mm的硬质气管，例如尼龙管等；

b.接头可免费更换为“不锈钢”PC6快换；建议接外径6mm的硬质气管，例如尼龙管等；

c.还可免费更换为宝塔接头：ø3.2(内孔)×ø6.2(外径)，接口形状：防滑凸起式(抽排气嘴一样)；材质：尼龙或不锈钢或PP，材质不同气嘴尺寸有细微差别。建议接管(mm)：ø4×ø8硅胶管；

(3)泵重量：约530克；

(4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的防尘帽取下，才能通电让泵启动。

可靠性寿命说明

型号	寿命值（小时）	电机寿命(小时)
F16H	满载寿命	1000
	空载通断寿命	2000
	电机寿命	5000

1、满载寿命测试工况：额定电压下，泵排气口调节压力至400kPa，抽气口直通大气，使泵工作在此压力工况下24小时不停机连续运转；

2、空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、工作环境：工作环境温度：0℃ ～ 50 ℃(无结露)；工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：介质温度必须控制在 0 ～ 50 ℃之间，所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

选型注意

1、选型特别注意：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、特别注意：F16H允许的安全压力≤520kPa！即F16H使用中，受排气口负载或系统阻尼等影响，可能会产生超过520kPa的高压！所以，对密闭容器或管路系统加压时，强烈建议客户加配安全阀或泄压装置，保证气路安全！否则可能导致微型活塞泵损坏，将有可能失去正常质保！

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该活塞微型气泵。本身就内置了抗干扰电路，属于低电磁干扰产品。

4、真空度值越小抽吸能力越强，详见微型真空泵常识！

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

泵头材质：PPS，缸体：铝，活塞：PTFE，单向阀材质：FKM，电机类型：BDC(有刷电机)，请根据接触材料进一步判断泵对所抽取气体的耐受性。

噪音

新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

注：

1、以上压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

启动电流

启动电流曲线在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

注意：

(1)F16H的MAX启动电流为2.2A左右，持续时间约30ms(额定电压24V时)。

(2)电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

(3)启动电流曲线在抽气口和排气口直通大气的工况下测得，不同泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

(4)鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.对启动电流有限定的用户，对有“启/停”功能端子的泵，应控制电机的“启/停”功能端子，而不能控制电流的通断。

b.如客户从新为诚公司选配电源，则可选配24V1.5A(约36W，额定电压24V）产品及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

c.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备比新为诚推荐配置更高开关直流稳压电源。

(5)在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)F16H应该配：“中号过滤器GA9.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

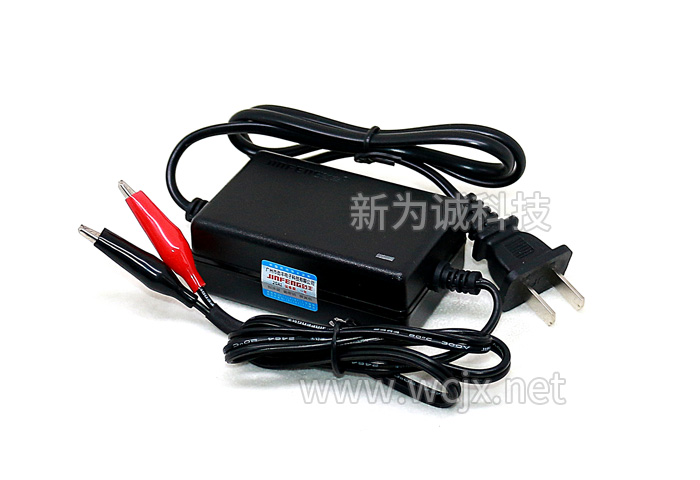

	2.开关直流稳压电源：(选配件，需要另外收费) 规格：24V1.5A

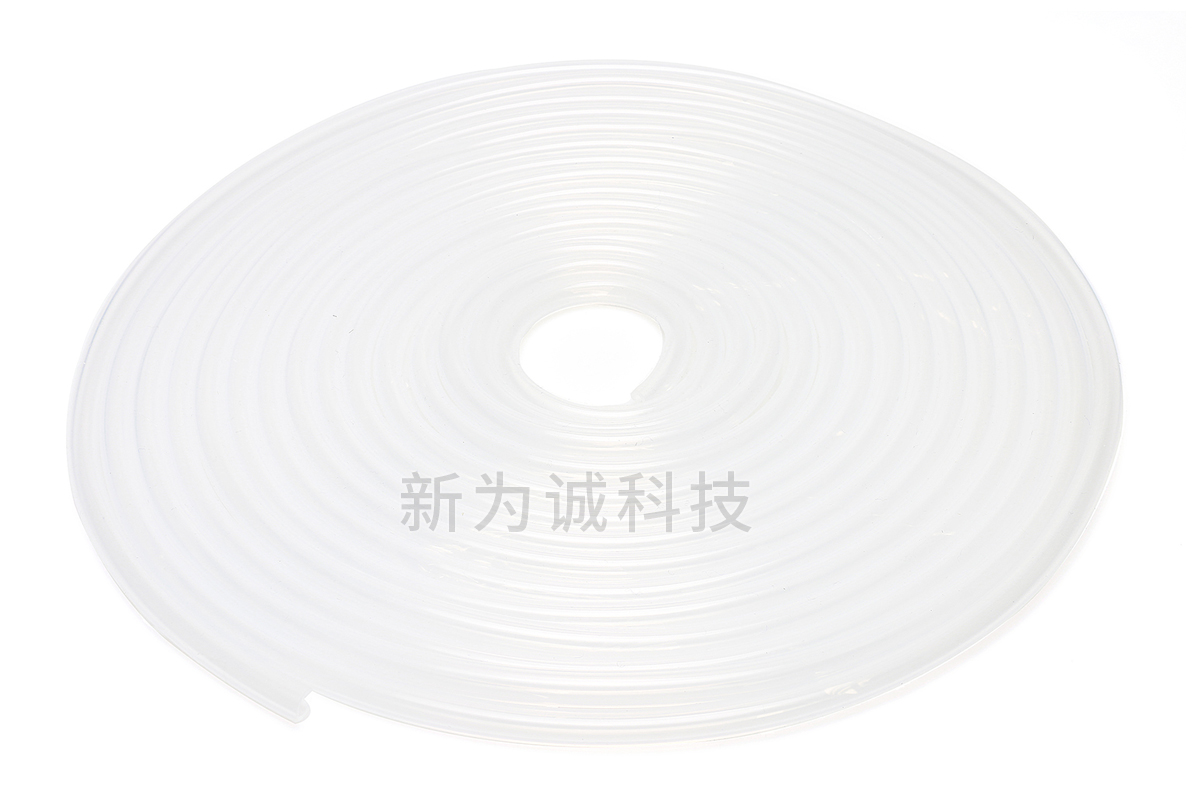

	3.硅胶管：(选配件，需要另外收费) F16H选配宝塔接头(材质：不锈钢/尼龙/PP)时, 建议接管(mm)：∮4×∮8硅胶管用打气功能时，出气口建议用扎带等固定下，以免压力较大崩脱。
