微型泵两用调节阀 F2A系列

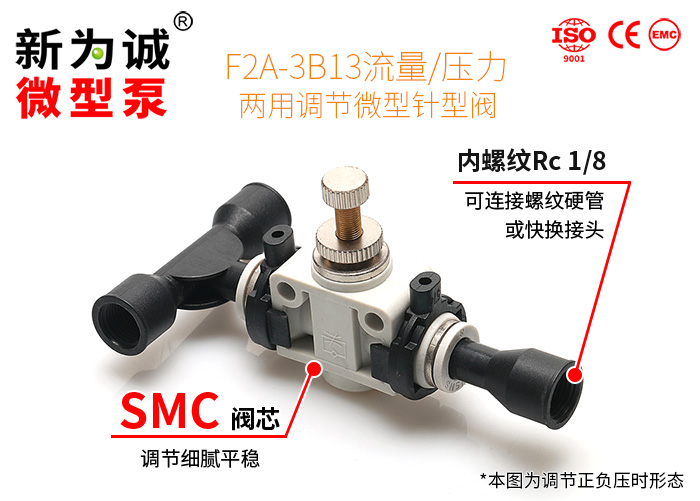

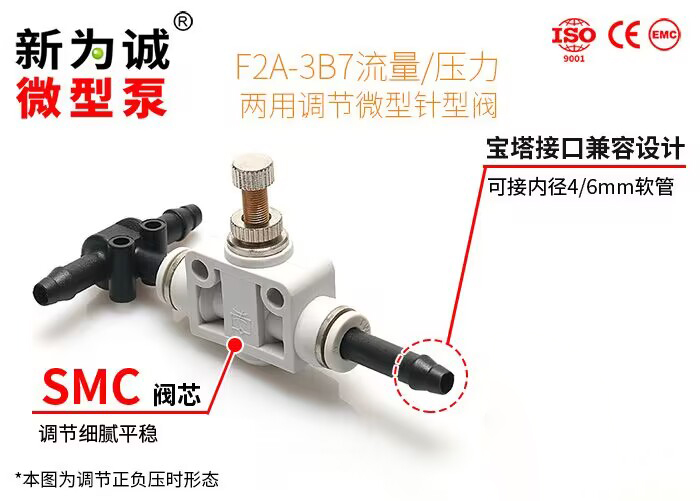

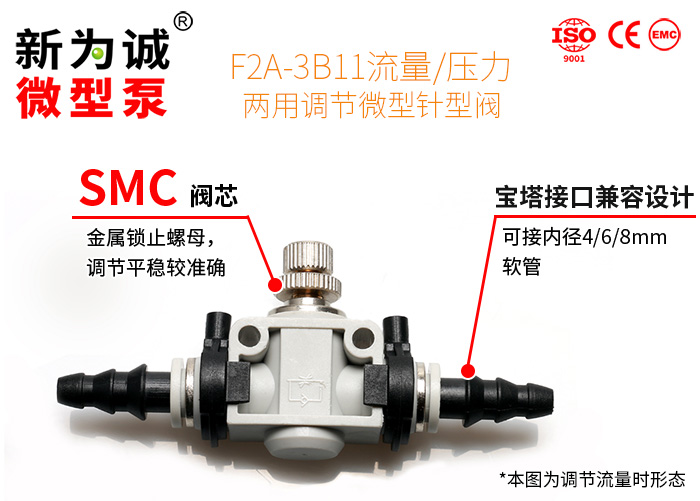

产品外观

产品特点

1.新为诚两用微型针型阀F2A系列，以品质气动元件厂家SMC阀芯为核心部件，搭配精密机加工直通接头或三通接头，与微型泵配合，既可以做微型流量阀调节流量，又可以做微型调压阀，调节负压、正压；

2.新为诚微型针型阀F2A系列——“接头全能”；既可以接软管：接头采用2级或3级宝塔气嘴，兼容多种内径软管，内径3-6mm或5-10mm，弹性较好的软管都可以直接使用；又可以接Rc1/8螺纹硬管或外径8mm快插管；总有一款适合您！

3.F2A-3B13微型针型阀，较独特的接口设计(配备Rc 1/8内螺纹，可直接接外螺纹硬管！而行业微型针型阀多数配备得是接软管的宝塔接头)，还可定做PC6/PC8的不锈钢快换接头，连接常用的外径6/8mm的快插管，迅速搭配气路。

4.微型针型阀F2A系列，性价比至高：买一套微型调节阀，实现两种微型阀(微型节流阀+微型调压阀)的功能！

5.解决客户急需的微型负压泄压阀需求(国内绝大部分泄压阀为正压，负压阀极少，特别是用于微型泵的负压阀很难找到)；

6.耐压能力较高(至高承压小于或小于等于2公斤)，采用PBT（聚对苯二甲酸丁二醇酯）及铜合金制作，可耐一定腐蚀，坚固耐用；

7.特殊“锁止”金属螺母设计，调到合适位置后，利用锁止螺母保证旋钮固定不再下旋，确保调节准确。

8.具有调节细腻、调节幅度大、体积小巧、便于安装、多用途、使用简单等特点；

9.注意：该阀的设计思路主要起“调节”正负压和流量作用，并不是做为“关闭”用，故不可用于气密性要求很高场合；F2A系列微型阀配合我司微型泵，负压调节范围:约-2kPa～泵的MAX负压，正压调节范围：约2kPa～泵的MAX正压，供参考......

关键参数

型号	F2A-3B7	F2A-3B11	F2A-3B13
使用压力	＜200kPa	＜200kPa	＜200kPa
气嘴内径	Ф4mm	Ф4mm	Ф4mm
气嘴接口及MAX外径	宝塔接头7mm	宝塔接头11mm	内螺纹Rc 1/8 (气嘴最大外径13mm)
建议接管 *(单位：mm，内径外径)**	48、610 硅胶管或弹性软管	48、610、8*14 硅胶管或弹性软管	外螺纹R 1/8螺纹硬管或对应螺纹的快插管
安装孔径	Ф4.5mm	Ф4.5mm	Ф4.5mm
工作介质	无腐蚀性气体（不含油，允许含水汽）
介质气体温度	0℃ ～ 50 ℃
气嘴材质	增强尼龙
阀主要材质	PBT(聚对苯二甲酸丁二醇酯)、铜合金

原理

通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的；

注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。

禁忌

1.不能经过含强腐蚀性、油分或颗粒、杂质的介质，但允许少量水汽；

2.微型阀F2A承受压力详见参数表；

3.严禁抽非气体类介质，如液体等，否则会造成微型调压阀损坏，该类情况不予质保。

安装方向性

1、图形符号说明

该图形符号表示该阀本质是单向节流阀。

如图所示，如果气流是从左往右流动，那么节流阀会起作用；如果气流是从右往左流动，那么节流阀不起作用，气流通过单向阀流走。

2、单向流动特性

本产品具有方向性，请按照下图方向连接！有上图图形符号的请面向自己！

本符号面向用户时，气流流动方向只能从该图左侧到右侧！即：从阀门左侧接口流入，从阀门右侧接口流出。

注意：若阀体未按照本说明书连接，本产品在回路中起不到调节流量、真空度和压力的目的！

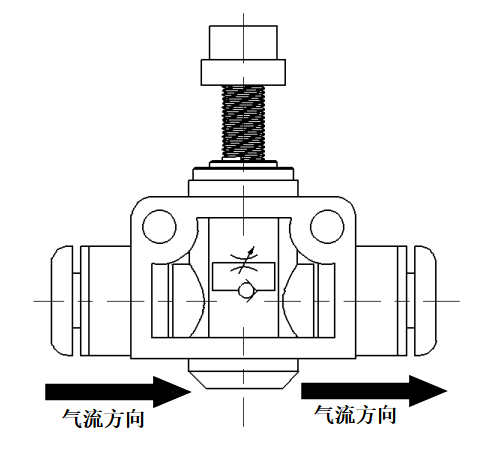

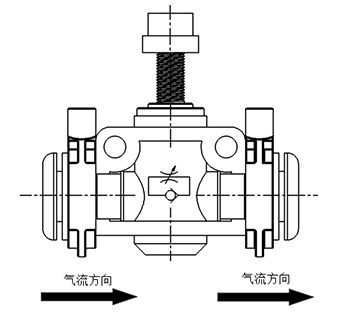

F2A-3B7安装方向气体流向示意图

F2A-3B11+3B13安装方向气体流向示意图

安装方式

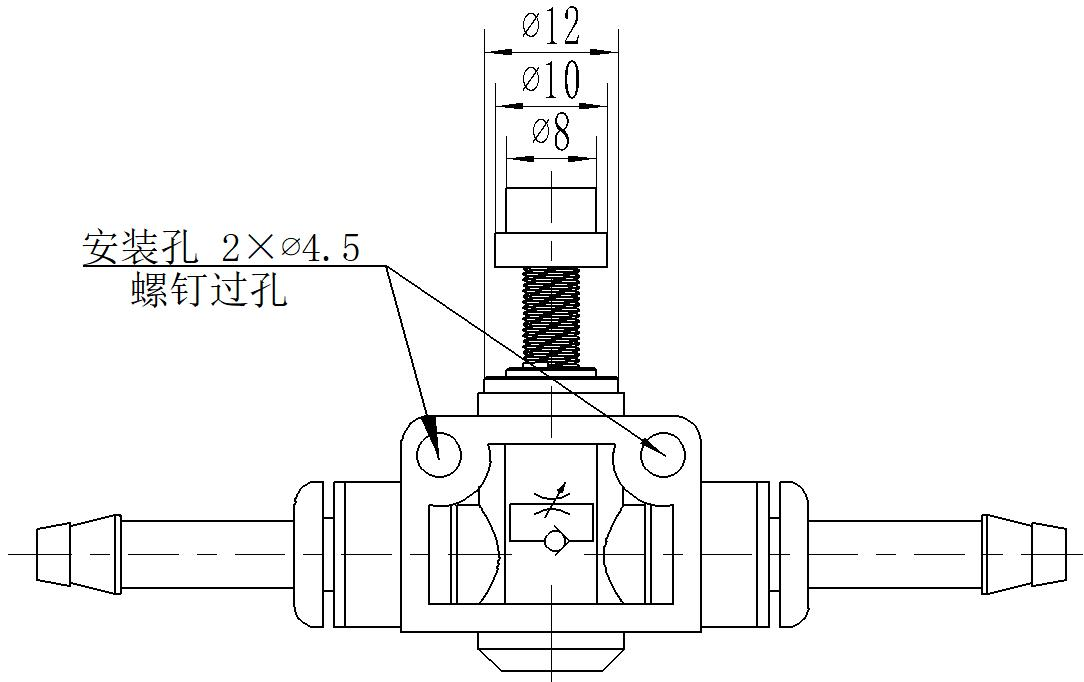

1、F2A-3B7：用M4螺钉安装，2×Φ4.5为螺钉过孔。

F2A-3B7安装固定示意图

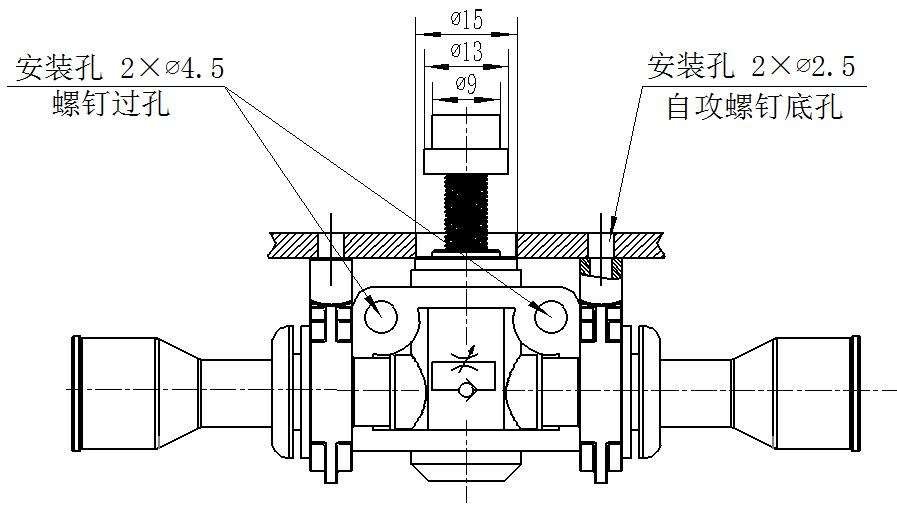

2、F2A-3B11/F2A-B13，有两种安装方式(二选一)

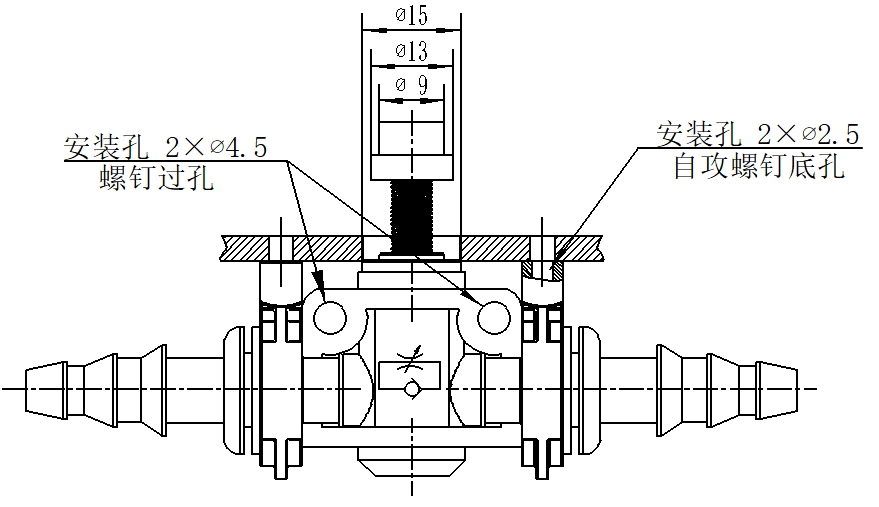

(1)用ST2.9自攻螺钉安装，2×Φ2.5为自攻螺钉底孔；
(2)用M4螺钉安装，2×Φ4.5为螺钉过孔。

F2A-3B11安装固定示意图

F2A-3B13安装固定示意图

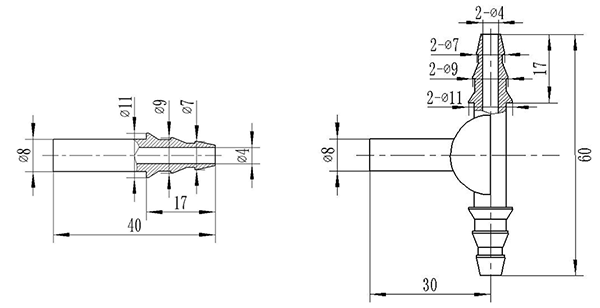

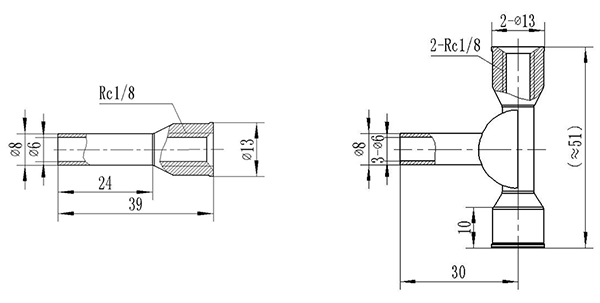

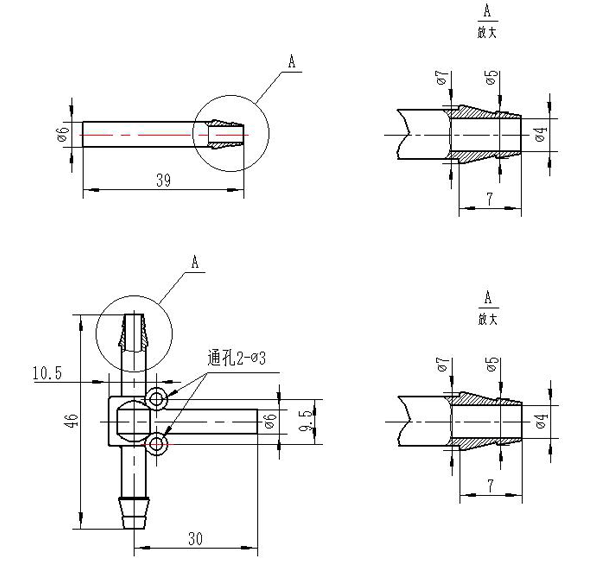

拆卸和更换直通管或三通管

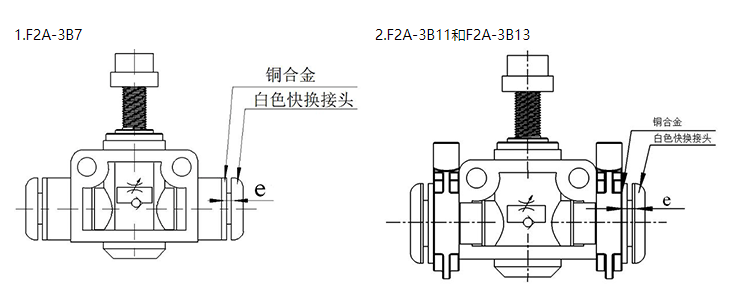

方法：用力按下调节阀左右两端的白色快换接头至铜合金部分使e等于零，然后拔出左右两端直通管或三通管，拔出完成后松开白色部分使e回到图示位置，即可实现拆卸和更换。

微型阀如何调节流量连接方式

说明：利用微型针型阀F2A调节泵流量时，通常接在微型泵的抽气端即可；原因：
(1)新为诚的微型单抽气泵、抽打两用气泵的抽气口都允许带大负载，甚至堵死都能正常工作；
(2)非特殊场合下，新为诚的泵抽气口和排气口流量差距很小；
(3)通过堵塞排气口也能调节流量，但会导致排气口正压上升，对于只想调节流量的客户来说不利；

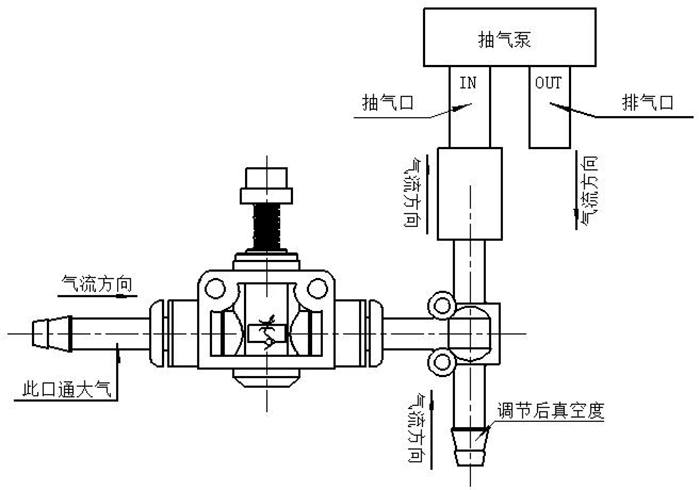

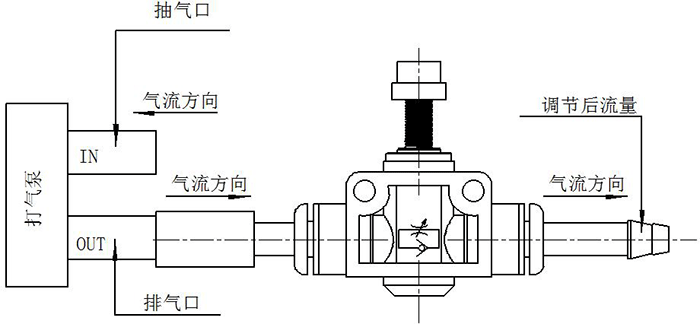

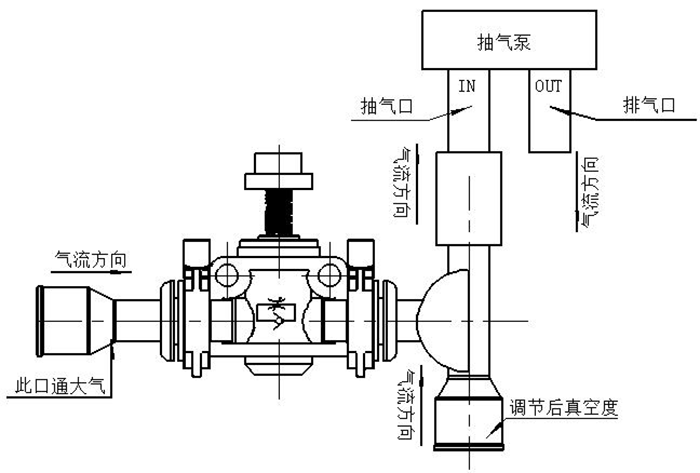

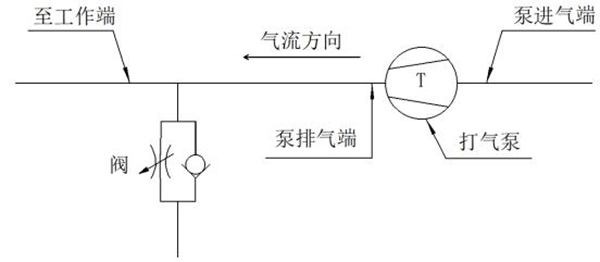

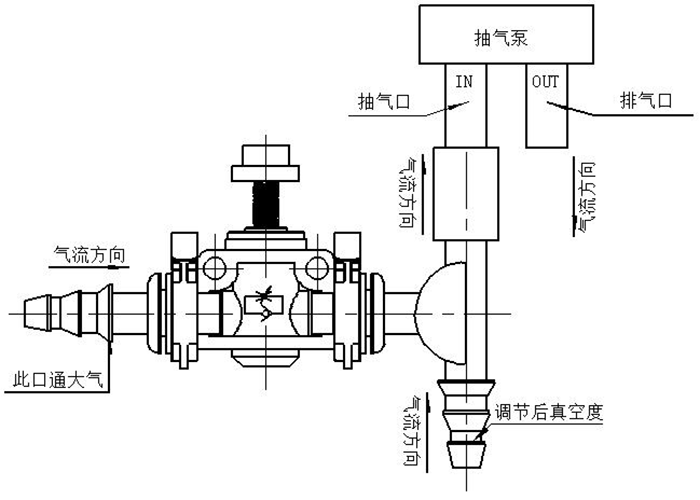

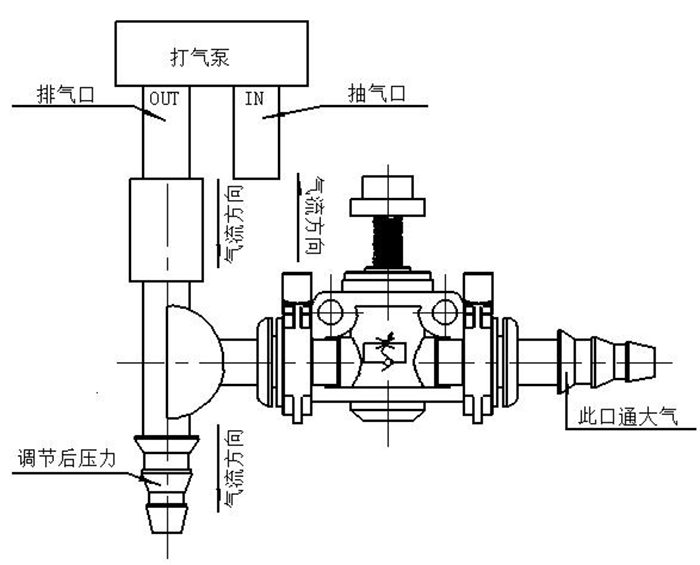

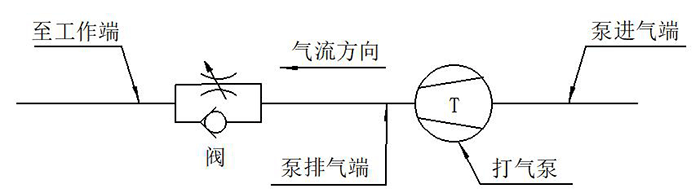

(4)若客户正好想调小流量同时调高新为诚微型泵的排气口正压，可以将F2A系列微型阀按下图连接方式，只不过调换下F2A微型阀接泵的抽、排气口位置，请见图5，原理请见图6，不再赘述。

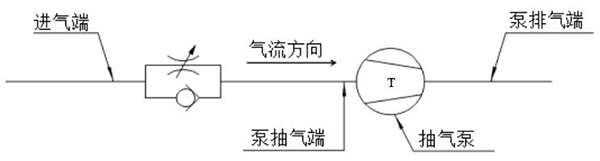

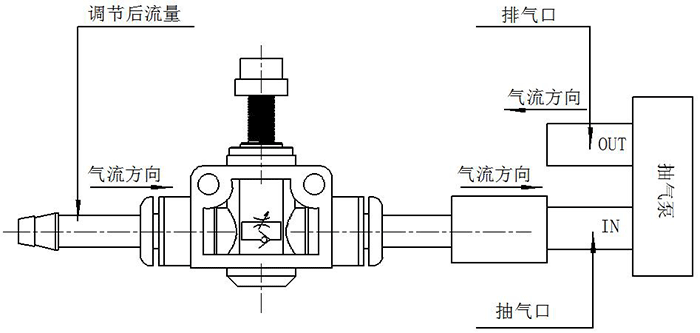

1.F2A-B7调节泵的抽气口流量-连接方式
