无刷微型抽打两用气泵 F60系列

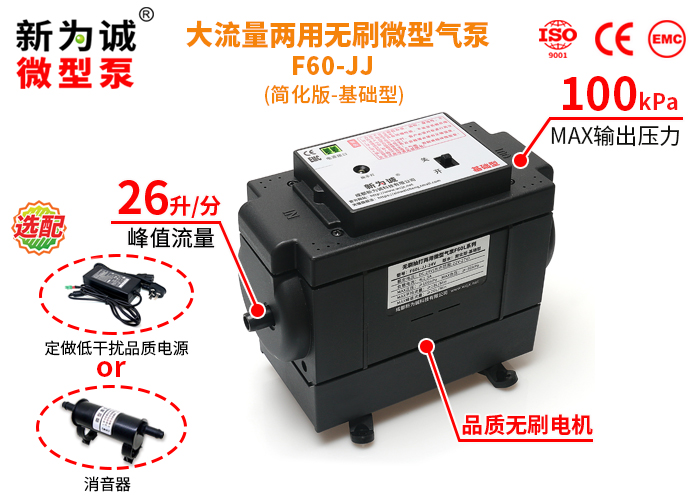

大流量两用无刷微型气泵

1、新为诚F60系列两用微型气泵，系原热销FQY系列升级品，仍然采用了品质无刷电机，但大大强化了电气性能，增加了多重保护；并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版；再根据是否需要远程控制或通讯、调速方式等进一步细分为：基础型、远控型、频调型、电调型......丰富的功能总有一款满足您的要求！

2、新为诚F60系列大流量两用微型气泵，tupo传统无刷电机小力矩限制，正压高达100kPa(约1公斤)，峰值流量≥26L/Min(平均流量≥18L/Min)，属目前无刷抽打两用微型气泵中，正压较大、流量MAX产品；

3、无刷电机技术：采用品质无刷长寿命电机，特别是品质版，非常适合频繁起停或长期连续运转工况，满负载下连续运转寿命接近上万小时！

自我保护

新为诚F60抽打两用微型气泵，全部版本都具备以下完善的自我保护，尽量减少可能的误操作带来的损害，能有效延长泵的使用寿命：

(1)过热保护：新为诚微型泵F60电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.如果有异物进入F60电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载太大，F60处于过载状态，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：新为诚微型泵F60的正负极接反，不会烧毁；

(4)欠压过压保护：直直流电压范围24V±10%，不在这个范围都会报警(指示灯变红或触摸屏显示错误代码)。

不同类型优点

新为诚F60系列无刷微型气泵，四种类型各有千秋：

1、简化型：无法调速，但性价比高(适合低成本用户)，质量、功能等各项指标中等偏上，有指示灯指示是否通电、运转、是否有异常......；

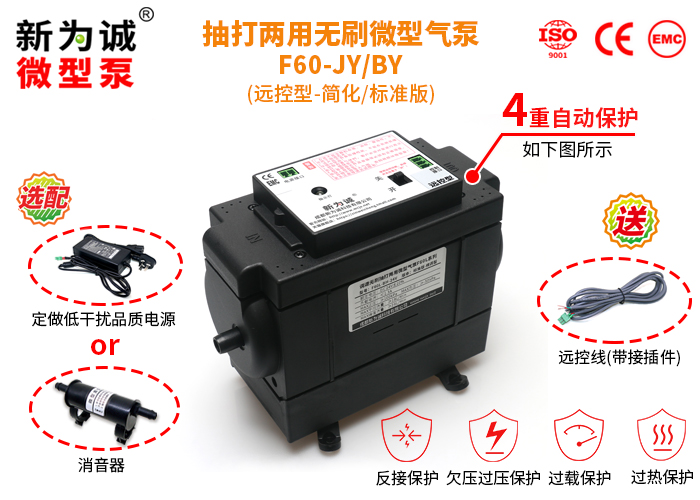

2、远控型：无法调速，但可在较远处加延长线，通过继电器等远程控制，仅需要简单断开或接通即可控制泵启停，简单可靠，无需复杂信号......；

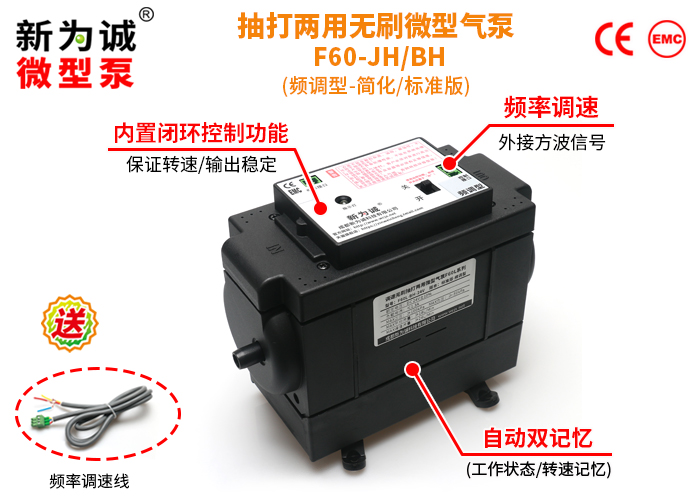

3、频调型：可调速，外接方波信号，通过改变信号的“频率”实现调速，并且内置闭环控制功能，尽量保证转速和输出稳定，且具有工作状态记忆、转速记忆功能，下面简称“双记忆功能”！

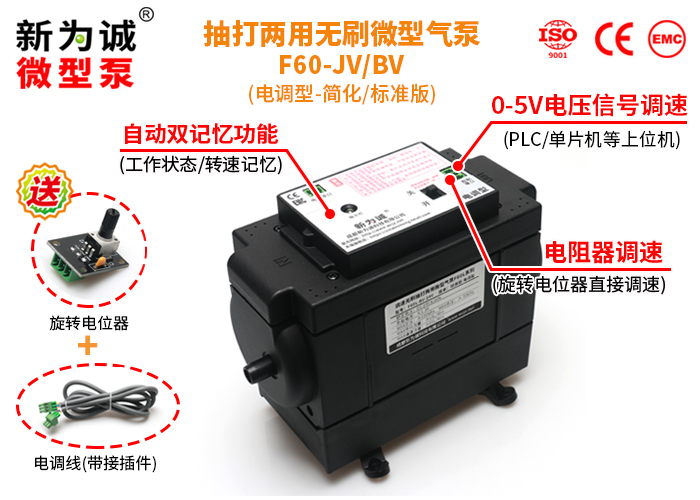

4、电调型：可调速，外接电位器、单片机或PLC等外设调速，信号源多样，简单、易于实现，具有双记忆功能！

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽排气端可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！小体积......

报警功能

基础型和远控型、频调型、电调型配有工作指示灯，通过指示灯颜色变化，实现泵工作状态的反馈：

a、绿灯常亮时，表示电路正常通电，泵处于未工作状态；

b、绿灯闪烁时，表示泵正常工作；

c、红灯常亮时，表示泵因电机转速偏移过大或堵转故障而停机报警(例如：过热保护时，通常会被认为转速偏移过大，从而导致红灯常亮)；

d、红灯闪烁时，表示泵因电源电压不稳而停机报警；

e、正负极接反时指示灯不亮，泵不工作，但不会损坏泵。

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度

（kPa）

MAX输出

压力

（kPa）

(W)

峰值流量

平均流量

F60L

≤1.3

≤31.2

≥26

≥18

≥-50

≥100

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±10%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值；

3、表中参数是在电机MAX转速时测得。当转速变化时，压力/真空度基本不变；

4、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)。

6、分类标准：

(1)该系列微型泵按性能、寿命、生产工艺、调试等不同，可分为简化版(简称J，下同)、标准版(B)、品质版(P)；

(2)根据功能不同进一步细分为基础型(J)、远控型(Y)、频率调速型(简称频调型，H)、电压/电位器调速型(简称电调型，V)；

实例(订购时，请一定注明具体版本后缀！)：

(1)F60-JJ-24V，表示是F60系列抽打两用气泵中，简化版-基础型，DC 24V供电；

(2)F60-BY-24V，表示是F60系列抽打两用气泵中，标准版-远控型，DC 24V供电；

(3)F60L-BV-24V，表示是F60系列抽打两用气泵中，标准版-电压调速型，DC 24V供电产品。

7、客户自行配备直流电源注意事项：

基础型、远控型、频调型、电调型：因启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 6A，如24V6A以上的开关直流电源(过载能力要强)，且必须带有地线可靠接地，否则可能因电源自身干扰过大造成泵无法正常工作(注意，这并不是泵的质量问题)！

8、【体积、接管】：

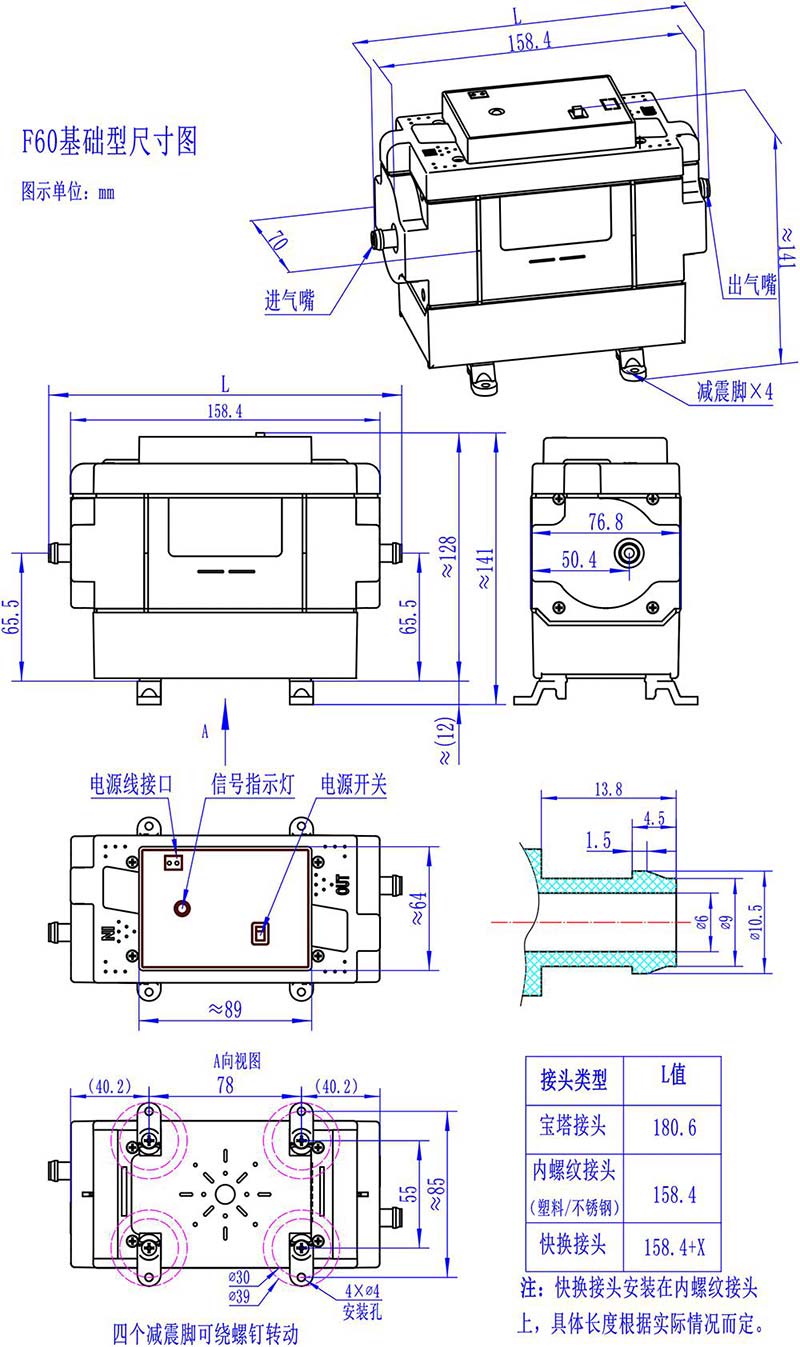

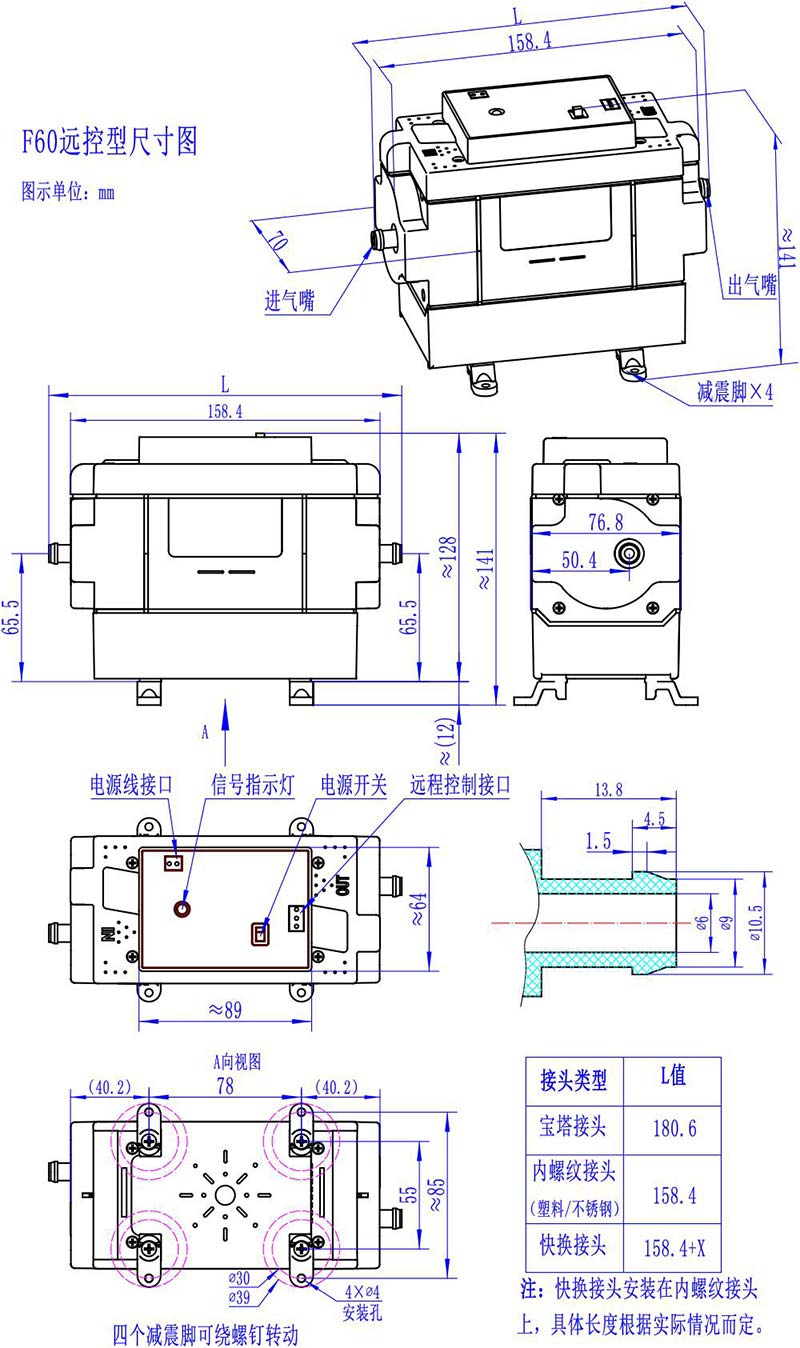

(1)泵体积(长x宽x高，单位mm)：默认接头为宝塔：≈181×70×141(含减震脚)；

(2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

(3)建议接管(mm)：ø7×ø13硅胶管；重量：约850克；

(4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

版本说明

性能版本	简化版	标准版	品质版
寿命	★★	★★★	★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
参数一致性	★	★★	★★★
抗电磁干扰	★	★★	★★★
工作环境温度	0~40℃	0~50℃	0~50℃

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
F60L	满载寿命	5000	7500	10000
	空载寿命	8000	12000	15000
	电机寿命	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

类型说明

类型	功能与配置
基础型	仅配备指示灯和启停开关。
远控型	配备指示灯、启停开关、远程控制端口，客户可从该远程控制端口自行引线到远处，控制泵的启停。注：若要使用该远控功能，面板上的启停开关应置于“开”的位置。
频调型	配备指示灯、启停开关、频率调速端口，客户可向该频率调速端口输入频率信号，对泵进行调速控制。注：若要使用该调速功能，面板上的启停开关应置于“开”的位置。
电调型	配备指示灯、启停开关、电压调速端口，客户可向该电压调速端口输入电压信号，对泵进行调速控制。注：若要使用该调速功能，面板上的启停开关应置于“开”的位置。

销售产品表

版本类型	简化版	标准版	品质版
基础型	√	可定做	可定做
远控型	√	√	可定做
频调型	√	√	可定做
电调型	√	√	可定做

注：上表打勾的表示有对应产品，未打勾的表示没有对应产品。（上表不包含定做产品）

工况

1、环境：该系列泵简化版的工作的环境温度为0℃～40℃，标准版与品质版的工作的环境温度为0℃～50℃。所有该系列泵工作环境的相对湿度≤90%，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

3、高温型：该系列产品按可承受的介质气体温度分为常温介质型(简称“常温型”)和高温介质型(简称“高温型”)两种。未特别注明的为常温型。

对介质温度有特殊要求的客户，可定做高温型，但仅品质版可定做高温型(目前品质版暂未推出，暂无法提供此定做，后续正式推出后，新为诚会及时更新网站，敬请关注，谢谢)！订购品质版高温型产品需特别标明：如F60-PD-24V(品质版-ding配型+高温介质型)；

类别

允许的介质温度

注意事项

常温介质型

（简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型（品质版）

0℃～100℃

选型注意

1、负载：

(1)泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；

(2)排气口可满负载运行(即封堵气口)，但是施加的负载不能超过泵的MAX排气压力，同时抽气口需保持畅通；

(3)泵排气负载较大时，泵可能无法启动，需卸掉部分负载或空载启动！

2、该微型泵不建议直接打开/切断24V直流电源开/关机，开/关机建议通过泵上面板拨动开关、远控开关、触控屏开关或控制信号先进行软启动/软关机后，再接通/切断电源，否则可能影响电机寿命，甚至烧毁电机！由此引起的故障将无法免费质保，敬请知晓！新为诚微型泵

3、想直接通断电控制泵启停的客户，可选购远控型，详询新为诚客服。新为诚微

4、内置精密控制电路，需配套品质开关电源或直流稳压电源使用！该系列泵若未使用新为诚配套电源时，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

5、在密闭小空间使用该产品时，请注意对泵进行散热，当泵所处环境温度超过规定值时，将触发过热保护！断开电源重新上电，可解除该次过热保护。

6、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

7、真空度值越小抽吸能力越强，详见微型真空泵常识。

8、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶、丁晴橡胶、硅橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

(1)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(2)当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

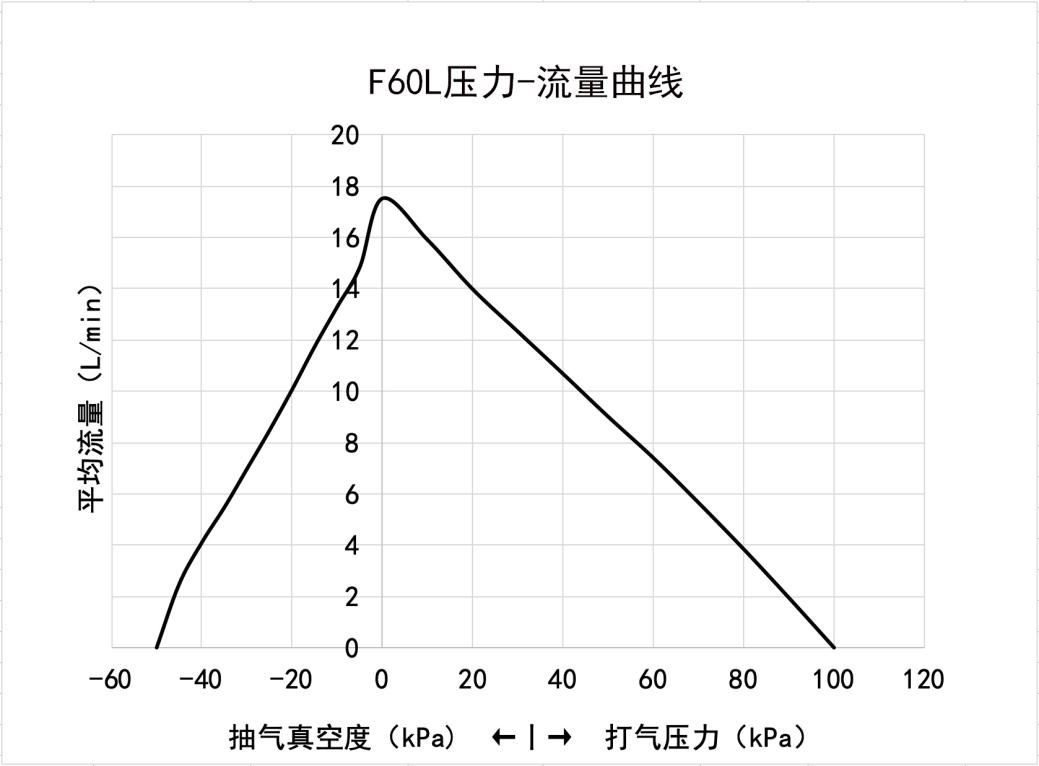

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

注：1、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减；

2、本曲线数值仅供参考，不作产品验收依据。

启动电流曲线

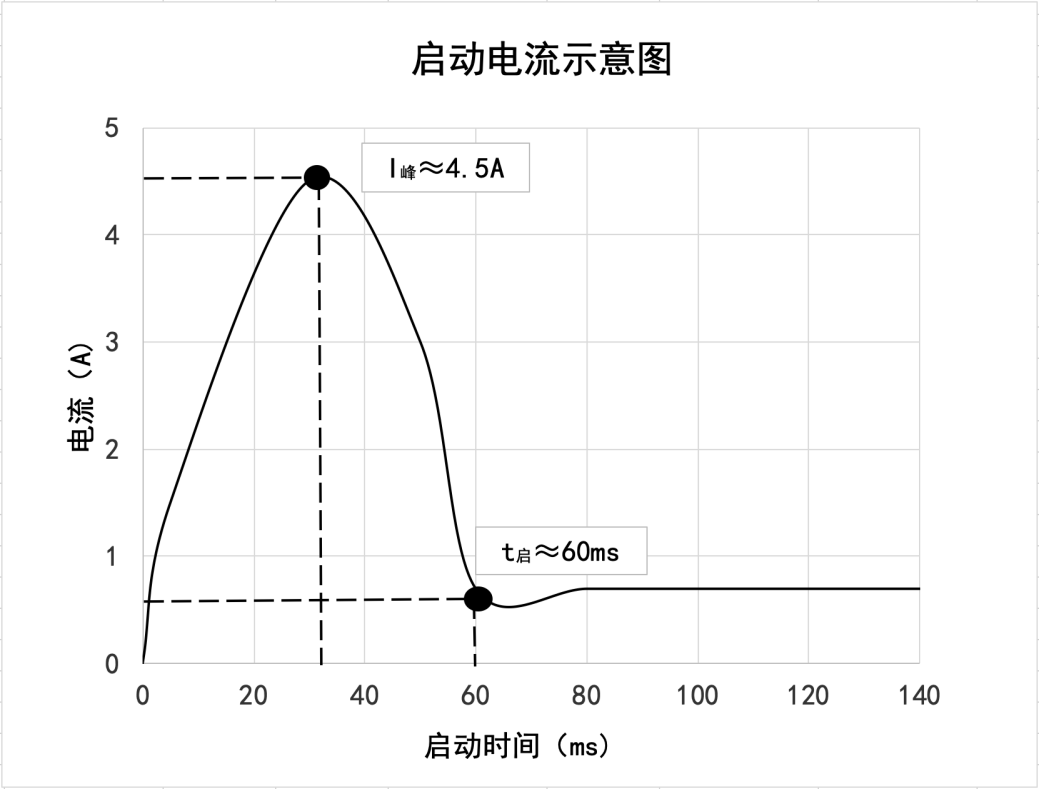

启动电流曲线在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

基础型

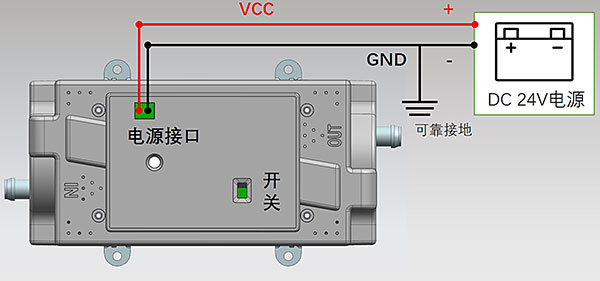

图5-1 基础型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过拨动开关来控制泵启停。

注：本型号微型泵不允许通过切断/接通24V电源控制泵的启停，否则将可能导致微型泵电机损坏；若需要通过信号控制微型泵启停，请选购远控型产品。

远控型

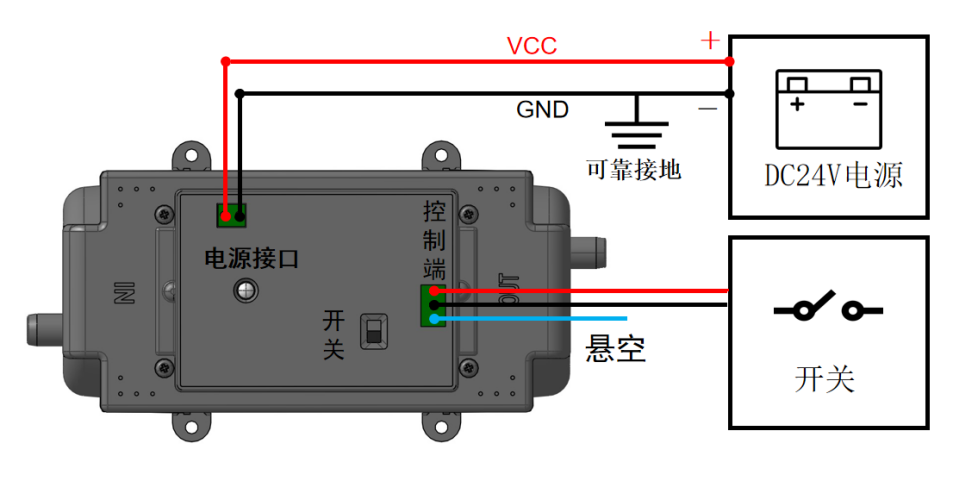

图5-2 远控型接线说明

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极。使用远程控制功能时需将拨动开关置于“开”的位置，控制端红线与黑线连接硬件开关，红线与黑线连通时则泵停机，红线与黑线断开时则泵启动。

PS：控制端红线与黑线连接时的电流约为1.5mA。

警告：远控型控制端，严禁误接、错接供电电源！否则烧毁将不予保修！

频调型

图5-3 频率调速型接线说明

1.新为诚频调型接口定义表

插件	引脚颜色	输入	信号定义	信号说明
电源端	1红	VCC_24V	24V电源输入	额定电压24V，电压范围22-26V
电源端	2黑	GND	电源地
控制端	1红	VCC_5V	5V电源输出	可为外部器件提供MAX20mA的电流
	2蓝或绿	Fre	频率调速 3.3V≤高电平≤5V 0≤低电平＜0.8V	输入方波，建议幅度值5V，占空比50%，直流偏置电压2.5V。频率调速范围1333Hz-3333Hz对应1333-3333rpm，当频率<1333Hz则按MIN转速运行，当频率>3333Hz则按MAX转速运行，如果直接接入高电平则泵停止运行。接入低电平或悬空则泵按上一次停止时的速度运行。
	3黄	GND	电源地	接外设信号地

电调型

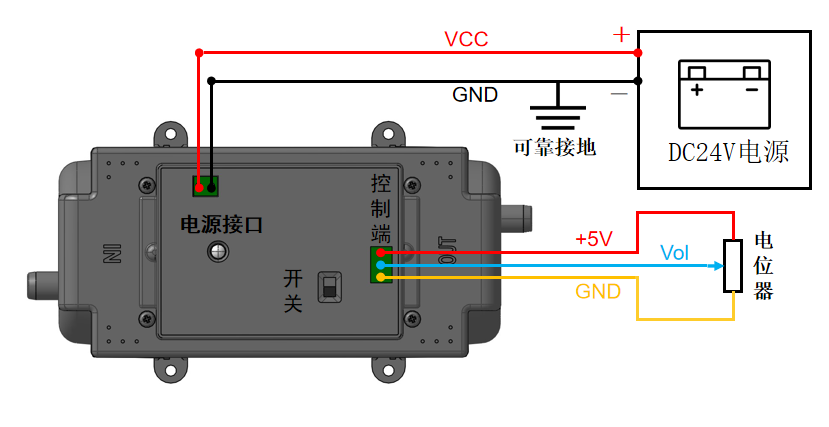

图5-4 电压调速型接线说明

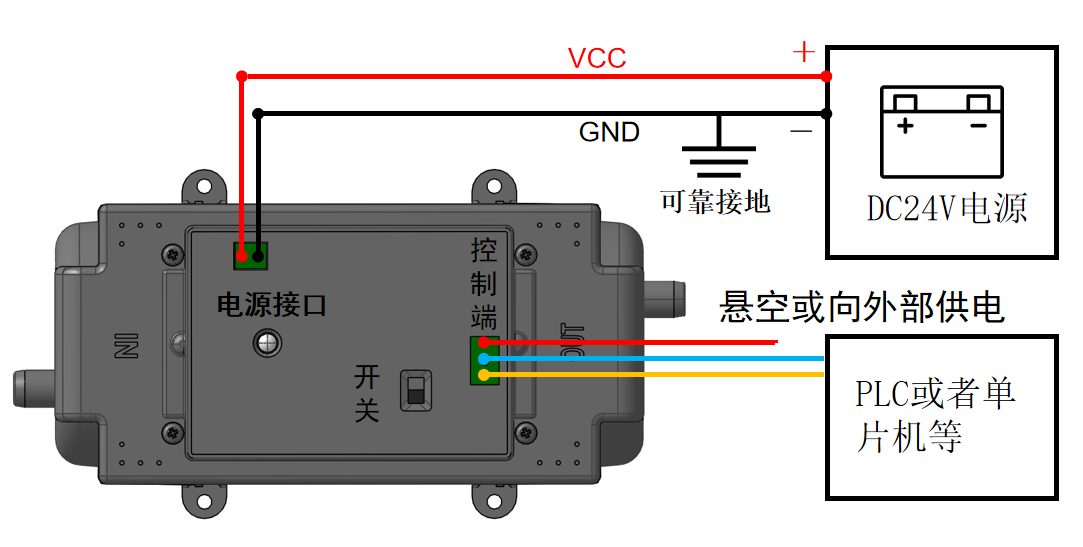

说明：电源端红色线连接24V直流电源的正极，黑线连接电源负极，控制端可接电位器、单片机或PLC等外设调速。使用外接电位器方式调速时，接线方法如图5-4所示，要求电位器总阻值大于2KΩ，拨动开关置于“开”的位置。使用单片机、PLC提供电压信号时，接线方式同频率调速型（图5-3所示）。

1、新为诚电调型接口定义表

插件	引线颜色	输入	信号定义	信号说明
电源端	1红	VCC_24V	24V电源输入	额定电压24V，电压范围22-26V
电源端	2黑	GND	电源地
控制端	1红	VCC_5V	5V电源输出	可为外部器件提供MAX20mA的电流，采用单片机、PLC方式调速时，该口可悬空绝缘包扎
	2蓝或绿	Vol	电压调速 0≤Vol≤5V	电压调速范围0.5-4.5V，对应转速3333-1333rpm，随着电压的升高转速相应降低。当输入小于0.3V时泵按存储转速运行。当电压大于4.8V时泵停止运行。不可输入负电压（低于0V）或者高于5.5V的电压否则可能造成损伤！
	3黄	GND	电源地	接外设信号地

2、特别说明

(1)使用旋钮电位器调速过程中，当旋钮电位器转动一下后，需保持100ms等待电压稳定，泵的转速才会做出相应改变，快速旋转电位器，泵无法快速做出对应的转速变化。

(2)如果调大转速时，旋钮旋转过快而使泵未达到MAX转速，请反向旋转电位器后，再缓慢向调大转速方向旋转电位器。

(3)旋钮电位器旋转过程中会有调速过程，无法用于某固定转速启停。

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵抽、排气端负载较大时，可能无法启动，需卸掉部分负载或空载启动！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

7.该系列泵若未使用公司配套电源时，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

8.本系列产品不建议通过直接切断24V电源关机，停机建议通过面板拨动开关、远控开关、触控屏开关或控制信号先进行软关机后，再切断电源，否则可能影响电机寿命！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)F60系列应该配：“大号过滤器GA9.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

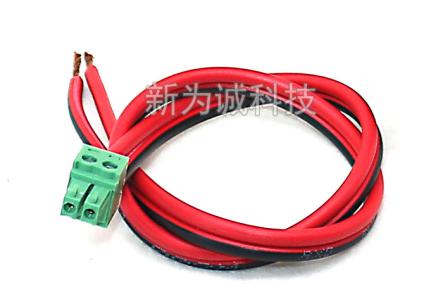

	2.电源接口接插件：1根(赠送) 名称：两插口接插件；所有F60版本均赠送备用！用途：将F60泵上电源接口与直流电源正负极相连，长约28CM(批次不同，长度可能有一定差异)。说明：F60微型泵默认赠送的品质开关直流转换电源，已集成有两插口接插件；仅当客户不需该转换电源时，才启用本接插件(比如总电源分一路直流支路给F60供电，或野外只能用蓄电池供电等特殊情况下)。

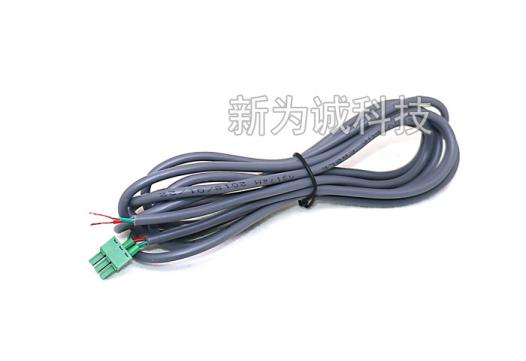

	3.远控接口接插件：1根(仅远控型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：批次不同，长度可能有一定差异。

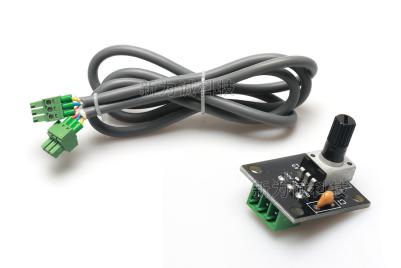

	4.电调型接插件(含旋转电位器)：1根(仅电调型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：批次不同，长度可能有一定差异。

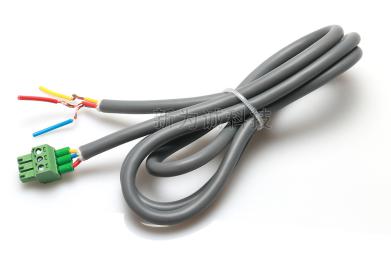

	5.频调型接插件：1根(仅频调型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：批次不同，长度可能有一定差异。

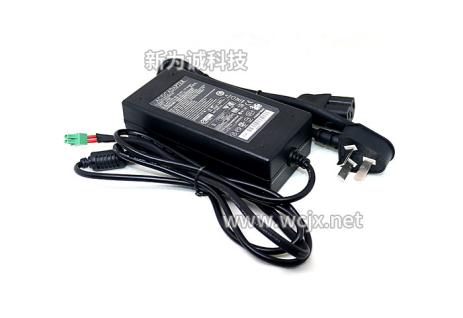

	6.开关直流稳压电源：1台(选配件，需要另外收费) 规格：24V3A 该系列调速泵对电源抗干扰能力要求较高，强烈建议选用我司定做的低干扰电源！否则易干扰泵的正常运行，有可能造成泵无法正常工作甚至损坏！
	7.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮7×∮13硅胶管

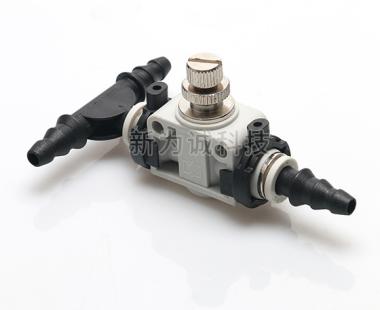

	8.F2A-3B11两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
