无刷微型气泵 FBX系列

高气密性无刷微型气泵

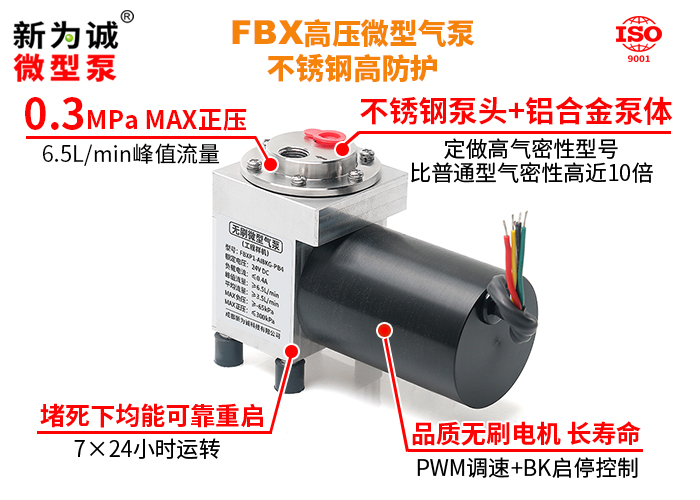

1、【参数、高气密性优势】

1)新为诚FBX，属高密封性高正压微型气泵，MAX正压可达300kPa(0.3MPa)，峰值流量6.5L/min；突破性带压启动能力，MAX真空或MAX正压下仍可正常启动(即可在大负载下可靠重启)！
2)FBX高密封性微型抽打气泵-系专业客户期盼的高气密性型号：
针对高气密性低泄漏率的运用领域，新为诚研发推出微型气泵FBX，采用“不锈钢”金属泵头，气密性对比非高气密性的版本，提升近10倍！价格不足国外同类产品的十分之一！

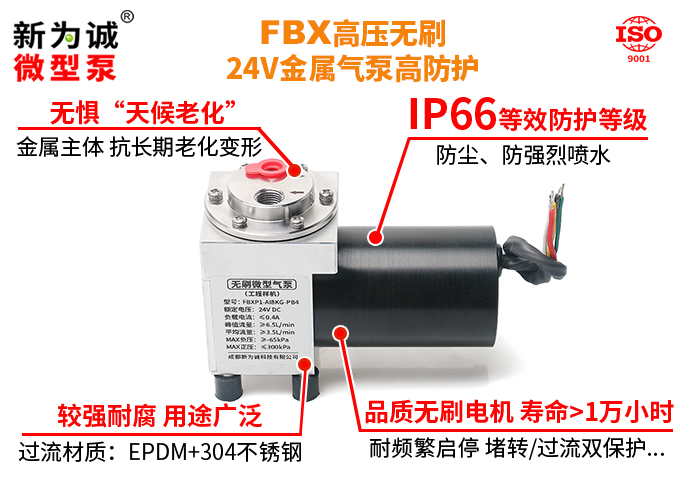

2、【耐用、防护与耐腐优势】

1)主体采用高强度铝合金，关键部件304不锈钢精密加工，无惧“天候老化”、抗变形、强度刚度优异。
2)特殊密封结构设计，防护等级等效于IP66，完全防尘、防强烈喷水。
3)过流材质：三元乙丙橡胶+不锈钢304，有较强的耐腐蚀能力，允许气体介质富含水汽。

3、【场景优势】

1)高气密性气体分析仪器场景：氧气分析仪、氦气检漏仪等气体分析仪器对于气密性有很高要求，轻微的泄漏就会导致分析仪器完全失效，FBX高气密性微型气泵专为该场景设计，本品气密性很高，且FBX出厂时均会进行气密性全检...；

2)气体增压、液下曝气、管路增压等场景：FBX负压可达-65kPa~-70kPa，正压可达300kPa(3bar)，小体积，适用于各类高背压高阻力应用，如气体采样但管路较长有一定负载、或检测仪器内有较高背压阻力、或必须提供一定正压才能正常检测等......
3)更多场景......

4、【高效电机与智能控制优势】

1)高品质无刷电机，寿命长，支持7x24小时连续运转，几乎没有电磁干扰、可靠性高；
2)支持PWM调速和BK信号启停控制，适应频繁启停工况；转速反馈信号实时监测，便于闭环控制。
3)支持任意角度安装(倾斜/垂直/倒置)，适应复杂安装环境。

5、【安全保护与免维护优势】

1)智能保护功能：堵转保护、过流保护等多重防护。
2)无油润滑设计，免维护且不污染介质。

气嘴接头

1、气嘴说明：

客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头；但具体费用、周期等需要预先咨询新为诚科技销售部。

FBX系列(只能定做以下几种规格接头，才能保证高气密性！)
气嘴组合	选项特性
I8内螺纹接头	高气密性型号出厂默认，国标Rp1/8圆柱内螺纹，客户可自行安装合适自己要求的R1 1/8气嘴接头或转接头。
B6不锈钢卡套接头	适用于外径6mm的不锈钢管——推荐：气密性MAX！
B4不锈钢卡套接头	适用于外径4mm的不锈钢管——推荐：气密性MAX！
K6快拧接头	适用于6*4mm的PU及其他硬质塑胶气管。

2、定做接头说明

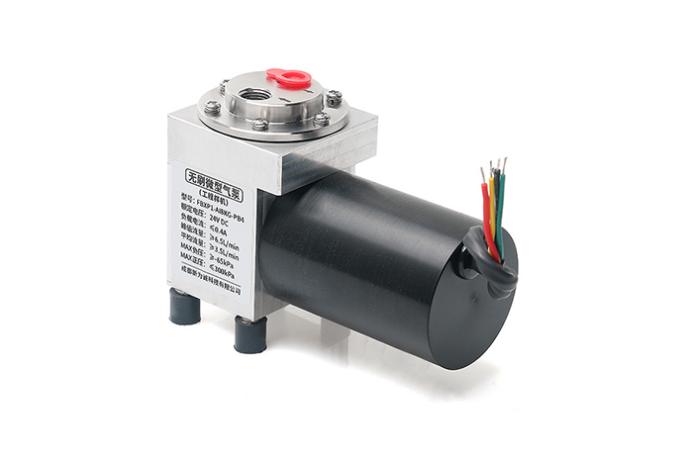

(1)I8内螺纹接头（无特殊说明，出厂默认）：

适用于高气密性场合，外接R₁ 1/8圆锥外螺纹；

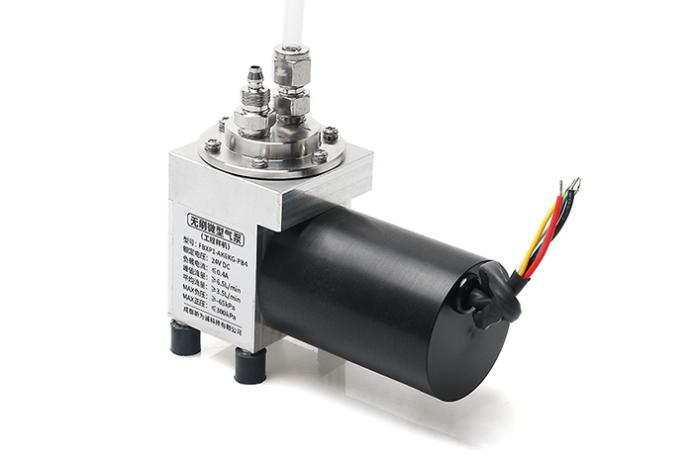

(2)不锈钢快拧接头，

规格：K6快拧接头，适用于6*4mm的PU及其他硬质塑胶气管

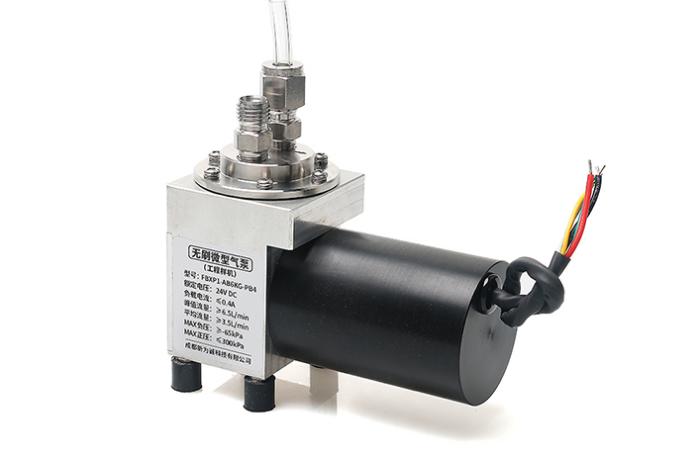

(3)不锈钢卡套接头，

规格：B4/B6不锈钢卡套接头，适用于外径4mm/6mm的不锈钢管

关键参数

型号	额定电压	负载电流	功率	峰值流量	平均流量	MAX相对真空度(负压)	MAX输出压力（正压）	空载噪音	重量
型号	（V DC）	（A）	(W)	(L/min)	(L/min)	（kPa）	（kPa）	(dB)	(kg)
KG材质(默认)	A型直流无刷电机，隔膜：EPDM，单向阀和密封：FKM，泵头：不锈钢(304)
FBXP1-AI8KG-PB2	12	≤1.0	≤12.0	≥6.5	≥3.5	≥-70	≤300	约70	0.7
FBXP1-AI8KG-PB4	24	≤0.4	≤9.6	≥6.5	≥3.5	≥-65	≤300
FBXP1-AI8KG-PB2-MT	12	≤1.0	≤12.0	≥6.5	≥3.5	≥-70	≤300
FBXP1-AI8KG-PB4-MT	24	≤0.4	≤9.6	≥6.5	≥3.5	≥-65	≤300
对比：标准大气压						0	0	0
★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)FBXP1-AI8KG-PB2应超过8.5A，例如 12V12A以上；
2)FBXP1-AI8KG-PB4应超过4.5A，例如 24V10A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的24V10A电源。

3、输入电压要求：12V±10%，24V±5%

4、【型号及代号说明】。

1)F—抽打两用微型气泵系列；BX是内部编号；
2)P—高正压；
3)1—单泵头；2—双泵头；
4)A—无刷电机A型(标准版默认标配)；
5)接头说明：I8-Rp 1/8圆柱内螺纹接头(默认，高气密性场合，外接R1 1/8圆锥外螺纹)；
6)KG—默认材质组合：隔膜EPDM，单向阀和密封FKM，泵头不锈钢(304)；
7)控制方式：P-无刷电机PWM调速控制；
8)版本简述：J—简化版，B—标准版(目前仅有标准版)；
9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

5、【型号实例说明】：

1)FBXP1-AI8KG-PB4：代表金属高压微型气泵FBX系列，单泵头，无刷电机，Rp 1/8圆柱内螺纹接头；不锈钢304泵头+铝合金泵体，EPDM隔膜，FKM单向阀和密封；PWM调速+启停控制+FG反馈，标准版，24V DC供电。

2)FBXP1-AI8KG-PB4-MT：代表定做金属高气密性微型气泵FBX系列，高正压单泵头，无刷电机...其余同1)；

6、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

7、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

8、【体积、接管】：

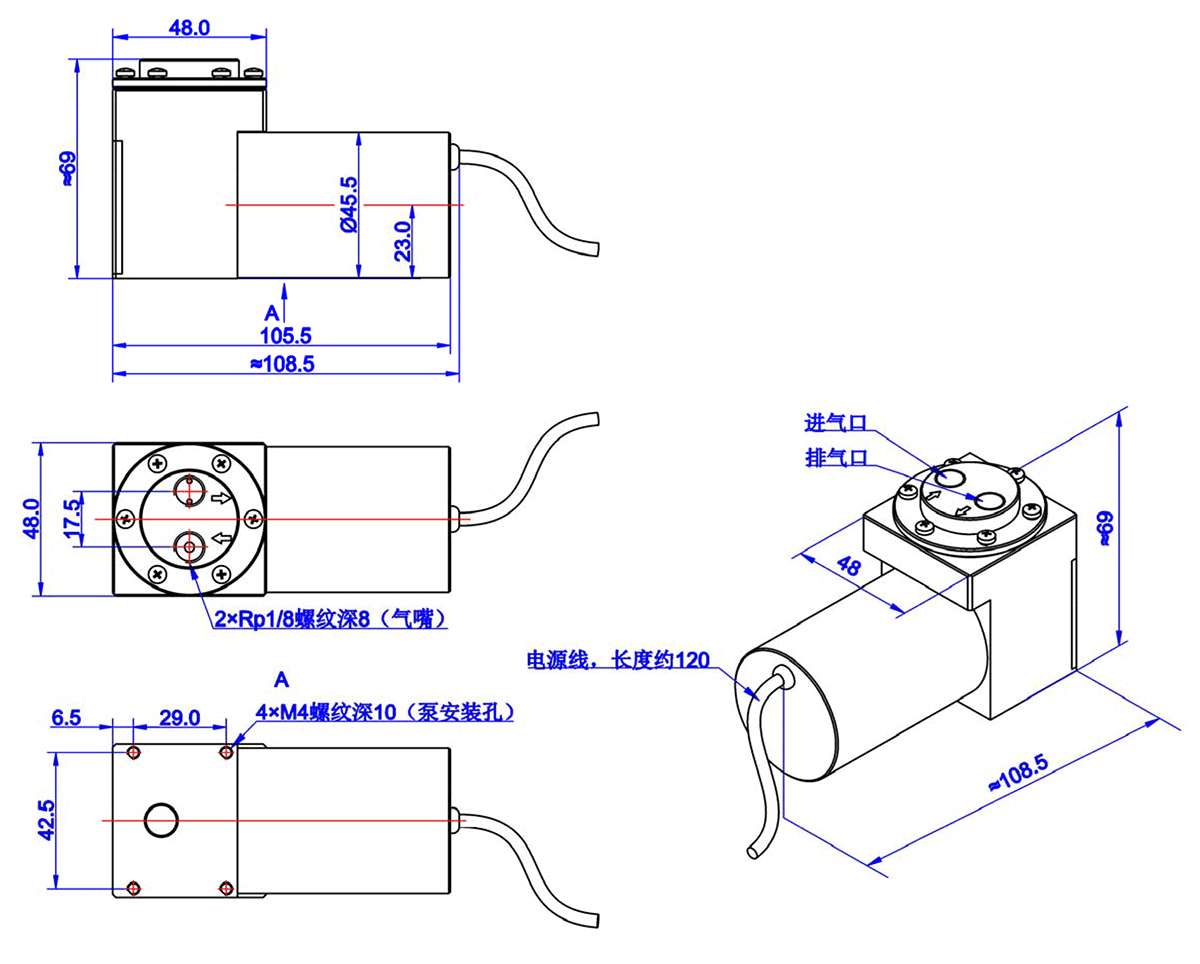

(1)泵体积(长x宽x高，单位mm)：108.5×48×69(不含减震脚)：

(2)抽、排气嘴尺寸(mm)：Rp 1/8圆柱内螺纹接头；

(3)建议接管(mm)：外接R1 1/8圆锥外螺纹(例如不锈钢管、PU管(需客自加转接头))；重量：约700克

(4)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

版本说明

该系列目前有1个版本		标准版	标准版定做高气密性型号MT
新为诚FBX 配置寿命	电机品质	无刷电机★★	无刷电机★★
	隔膜性能	★★★	★★★
	轴承性能	★★★	★★★
	满载寿命	＞5000小时*	＞5000小时*
	空载寿命	＞7000小时*	＞7000小时*
	电机寿命	＞10000小时*	＞10000小时*
新为诚性能	噪音	不做要求	不做要求
	电磁干扰	★★★	★★★
	环境温度	0～50℃	0～50℃
	电压调速功能	×
	PWM调速功能	√	√
	FG转速反馈信号	√	√
	堵转保护	√	√
	过流保护	√	√
	是否进行气密性特殊处理及检测	×	√(有且全检)
	保修	1年	1年

注：

1、★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

2、产品寿命测试说明：

(1)满载寿命测试工况：额定电压下，封堵泵排气口，抽气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；
(2)空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3)电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5)*代表设计样机参数，正式产品寿命正在测试中；
(6)实验数据来源：新为诚公司、原材料供应商实验室。

3.特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

工况环境

1、环境温度：0℃ ～ 50 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。

介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

选型注意

1、泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！
2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

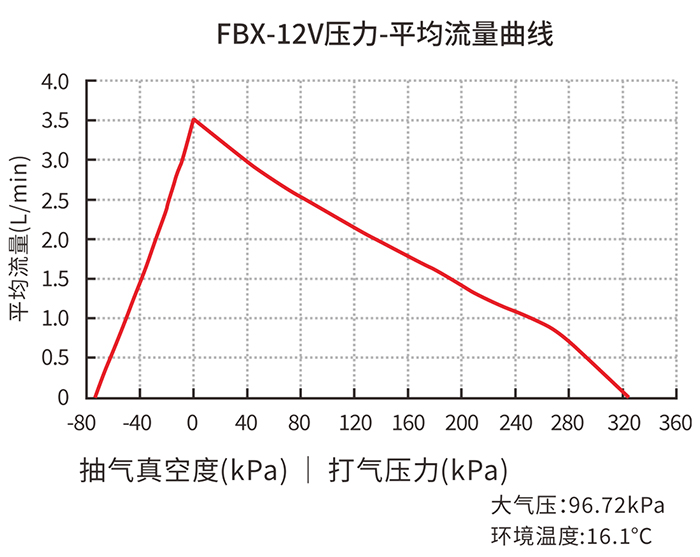

(1)FBX-12V压力-流量曲线图压力-流量曲线图

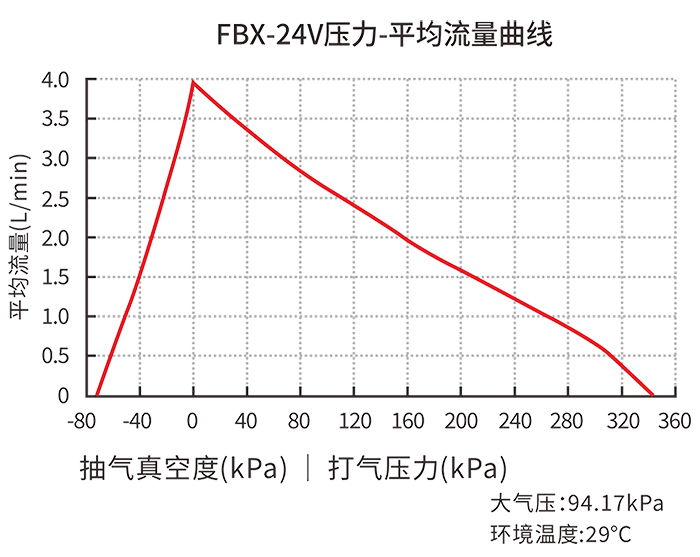

(2)FBX-24V压力-流量曲线图压力-流量曲线图

电机启动电流说明

1、启动电流

型号	电压(V DC)	MAX启动电流(A)	持续时间(ms)
FBX	12	≤8.5	/
FBX	24	≤4.5	/

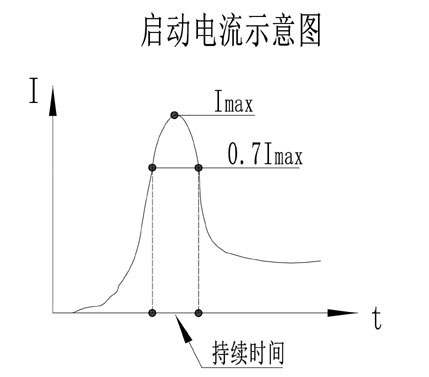

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则FBX可选配24V10A(约240W，过载保护约13A，24V型号)，12V12A(约144W，过载保护约15A，12V型号)及以上的开关直流稳压电源，新为诚公司的电源属专门定做，并都做过zhuanye测试！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V10A(24V型号)、12V12A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

调速规范

调速信号线
序号	引线颜色	功能	动作电平	信号说明
1	红	电源线正极	DC 12V±10%，DC 24V±5%
2	黑	电源线负极
3	绿	脉宽调速(PWM)线	信号规格： 0V≤低电平≤0.8V 2V≤高电平≤5V 推荐频率：10-35kHz	上位机输入方波信号，占空比调速(低电平有效)；接地或低电平电机全速运转、悬空停止运行；不能用该端口来控制泵的启停。
4	黄	FG反馈信号线	机转速反馈信号，输出规格： 0V≤低电平≤0.5V 4V≤高电平≤5V	脉冲信号，电机每转一周输出 6 个脉冲，FG信号端口的MAX负载电流为2mA(无需外接上拉电阻)。
5	白	启停控制(BK)线	2V≤高电平≤5V 0V≤低电平≤0.8V	高电平(2～5V)电机运行，接地或低电平(0～0.8V)电机停转；悬空电机运行。

【警告】
禁止热拔插！严禁在通电情况下直接拔插电机插头！所有的电机信号线的断开或连接动作必须是在彻底断开电源的情况下进行！严禁将电源正负极接反，否则将烧毁电机，将导致保修失效：

如果无需调速及转速反馈，可按如下接线：

电机引线	连接方法	备注
红线	电源正极，电压严格按接线说明！	若无需转速反馈、启停控制，请将黄、白线分别绝缘包扎。
黑线	电源负极
绿线	电源负极

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机。

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。

7.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

9.在进行彻底的无害化处理前，我司基于员工人身安全保护和社会安全理由，不接受抽取过可对人身危害造成威胁的有毒、有害、腐蚀性产品的返厂维修服务，如有相关产品维修需求，请签署无害化声明表并与我司提前联系！

配件说明

该系列微型泵随货配件如下表：

配件

详情

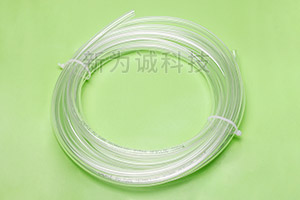

1.尼龙管：(选配件，需要另外收费)

1)当VBX/FBX选购K8/K6快拧接头时，适用于外径8/6mm的PU及其他硬质塑胶气管。
2)建议采用质量可靠的品牌尼龙管(如SMC品牌的PU8管，通常是内径6mm外径8mm)；
3)过于便宜的PU管，可能导致连接处密封不良造成漏气、管子无法正常拔插、损坏管接头等，如因非8mm外径或品质不佳尼龙管导致快拧接头或泵接口损坏，新为诚将不提供免费质保！

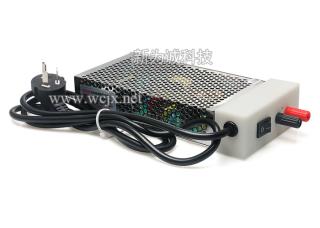

2.开关直流稳压电源：(选配件，需要另外收费)

规格：

24V10A(24V泵)

12V12A(12V泵)

客户维修无害化声明

为了保护我司员工和物流企业人员及全社会相关人员的人身和环境安全，请您在将维修和退换产品，寄回新为诚科技前，对抽取过有毒、有害、腐蚀性、生物危险性、放射性及其他危险介质的产品进行彻底的清洗和无害化处理，并随泵附带本无害化声明表，否则我司有权拒绝对上述产品进行进一步维修处理，感谢您的配合和理解！

项目	内容
产品型号
序列号
曾抽取介质成分清单


声明内容	本返修/退换产品已经过彻底的清洗和无害化处理，不含有潜在的腐蚀性、放射性、生物危险性和其他有毒有害的危险成分，及对承运人、检修人员及其他相关处理人员的人身安全不构成风险。

公司签章签名/日期

(可向我司客服索取电子版本的《客户维修无害化声明》，打印签字等)
