无刷抽打两用微型气泵FKY-高正压无刷气泵|长寿命微型气泵|直流两用气泵|正负压两用气泵|24V无刷气泵-新为诚

微型气泵 FKY系列

中流量真空泵

1、创新工艺，tupo传统无刷电机小力矩限制，正压高达80kPa，峰值流量6L/Min，属目前无刷抽打两用微型气泵中，正压、流量较高产品；

2、FKY系原两用微型气泵中，性价比较高产品FAA8006升级品，已升级为品质中大力矩无刷电机；超长寿命、较低干扰；强烈推荐！

无刷电机，低干扰，长寿命

无刷电机技术：采用定做品质无刷电机，非常适合频繁起停或长期连续运转工况，带载能力强；

低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它不会对控制电路有任何干扰。

长寿命：采用更好的原材料、设备、工艺制造泵部件，成倍提高寿命；全部运动部件都使用耐久型产品，配合品质无刷电机，全方位提高泵寿命。

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽、排气端都可带大负载，甚至堵死也属于正常工作；小体积，无油无污染、免维护......

自动稳速功能

特殊“自动稳速功能”，在负载变化不大的情况下，泵可以自动调节转速保证始终以MAX转速运转，从而维持流量稳定，而无需额外配置稳速调速盒或外部控制电路；所以FKY系列的流量波动性更小，适应性更高(国产简化版无)。

自我保护功能

自带防接反、过载、过热3重自动保护(国产简化版仅有防接反保护)：

(1)防接反保护：若泵正负极接反电机不会烧毁，但泵不工作，正确连接后，泵恢复正常工作；

(2)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

(3)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度

（kPa）

MAX输出压力
(正压)

(kPa)

(W)

峰值流量

平均流量

FKY8006

＜0.5

＜6.0

3.5

≈-40

≈80

＜0.21

＜5.04

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2.5A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，推荐我司专门定做的JF-12V5A、JF-24V3A电源。

3、【体积、接管】：

1）泵体积(长×宽×高，包容尺寸，单位mm)：96.5×83×51(含减震脚)；

2）抽、排气嘴尺寸(mm)：ø4(内孔)×ø7.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

3）建议接管(mm)：ø5×ø8硅胶管；重量：约280克。

4）红色防尘帽盖得是抽气嘴，黑色防尘帽盖得是排气嘴(有指示)。

版本说明

该系列目前有2个版本		国产简化版	进口简化版
新为诚配置比较	电机品质	无刷电机★	无刷电机★★
	隔膜性能	★	★★
	轴承性能	★	★★
新为诚性能比较	寿命	★	★★
	电磁干扰	▲▲▲▲	▲▲▲
	环境温度	0℃～40℃	0℃～50℃
	调速功能	×	×
	稳速性能	×	√
	过热保护	×	√
	过载保护	×	√
	转速反馈信号	×	×
说明	1.以上★越多，代表性能越好；▲越少，代表电磁干扰越低； 2.以上对比不代表某种产品不好，仅供客户直观感受参考，特此说明! 3.“稳速性能”指在无稳速调速盒或外部控制电路配合下，泵本身都有自动稳定转速功能；也即负载变化不大下，泵能自动稳速，从而让流量更稳定！ 4.FKY系列不能配套调速盒。
寿命值-FKY8006		≥2500小时	＞6000小时

寿命测试条件

在清洁无腐蚀的实验室内，泵满负载（抽气口封堵、排气口直通大气）、昼夜不停地连续运行；若实际工况优于我们测试工况，寿命将会延长。

工况

1、环境：

国产版环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
进口版环境温度： 0℃ ～ 50 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
环境相对湿度：≤90% ，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质气体温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如FKY8006-12V(高温介质型)。

类别	允许的介质温度	注意事项
常温介质型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质型	0℃～100℃	禁止介质中含有冰粒等固体颗粒！

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作，但是施加的负载不能超过泵的MAX负载！

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该长寿命无刷微型真空泵。它本身就属于低电磁干扰产品，其品质版的抗干扰效果，通常甚至还要高过有刷电机定做的低电磁干扰型号。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”！

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

1、新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

信号线说明

电机引线	连接方法	备注
红线	电源正极	电压严格按说明操作！
黑线	电源负极	电压严格按说明操作！

警示：

1、禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！

2、请完全按上表连接！否则可能烧毁，造成保修失效！

电机启动电流说明

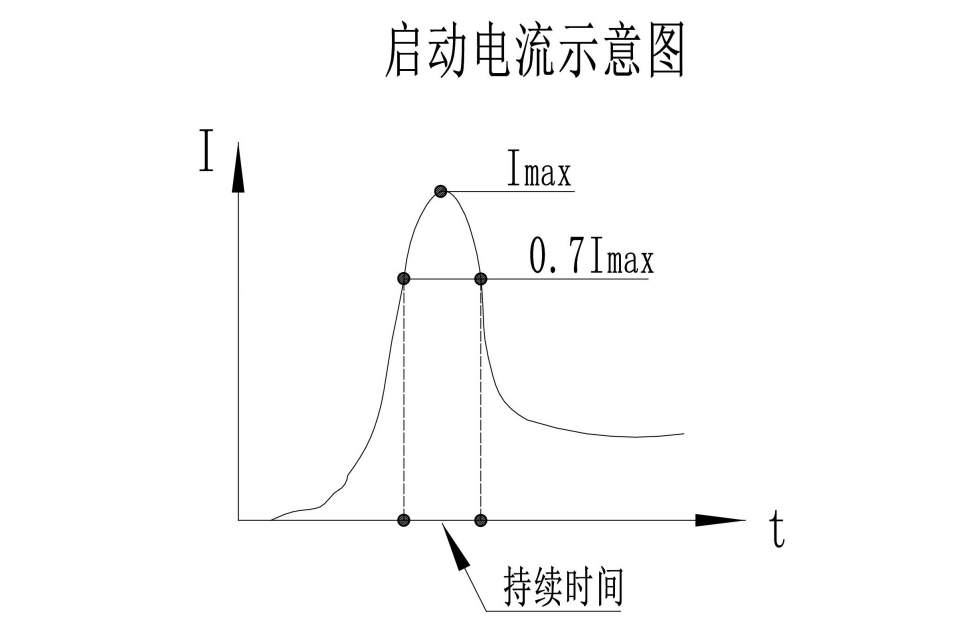

启动电流示意图

1、启动电流

型号	电压 (V DC)	MAX启动电流 (A)	持续时间 (ms)
FKY8006	12	5.5	<30
FKY8006	24	2.5	<20

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V3A（约65W)、12V5A（约60W，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6A(24V型号)、12V6A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵抽、排气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套高品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)FKY系列应该配：“中号过滤器GA7.8”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V5A（12V泵）规格：24V3A（24V泵）
	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
