无刷高温气泵 FSG系列

无刷抽打两用气泵

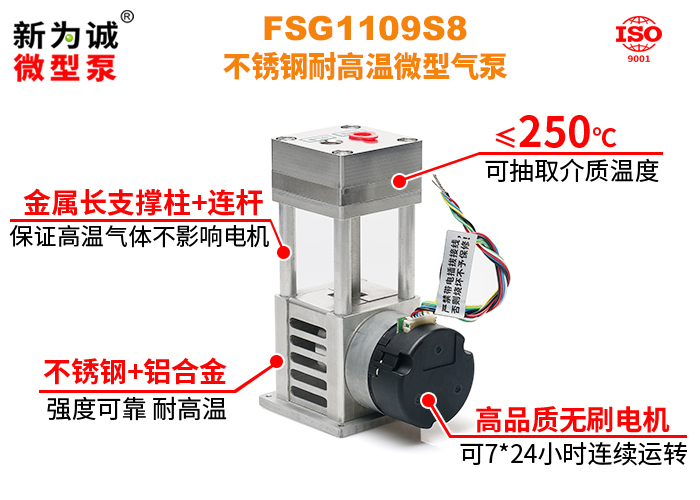

1.不锈钢耐高温微型气泵FSG，系新为诚新推出的不锈钢气泵，采用高品质材料，介质接触材质为304不锈钢、PTFE(聚四氟乙烯)，结构主体为不锈钢+6061铝合金，强度可靠耐高温，可7*24小时连续抽取≤250℃度高温气体！

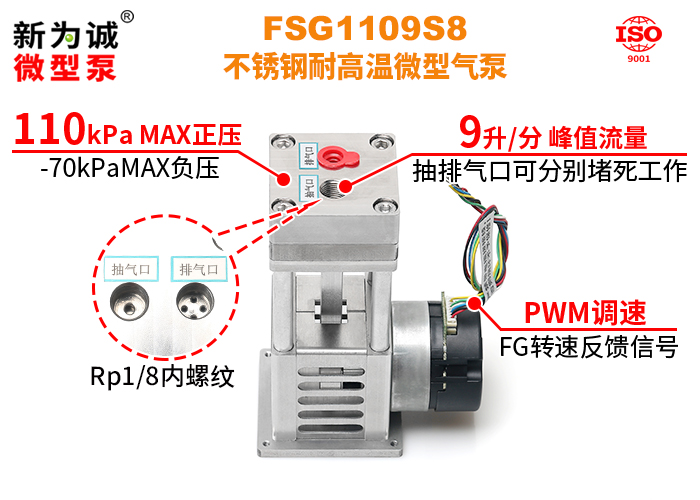

2.不锈钢耐高温微型气泵FSG，峰值流量9LPM，MAX负压可达-70kPa，MAX正压可达110kPa(1.1bar)；可在MAX负压下启动，也可在正压<110kPa下启动！

3.不锈钢耐高温微型气泵FSG，为适应长期抽高温气体，进、排气口采用同样是不锈钢材质的Rp1/8内螺纹，方便与金属材质的R1 1/8圆锥外螺纹接头或接管连接，保证可靠性。

4.采用高品质无刷电机，寿命长，可昼夜连续运转、不干扰周围电子元器件、不污染电源、可靠性高；
5.可通过输入PWM 信号，改变占空比来改变电机转速、调节流量；集成启停控制线，启停控制简单；
6.可通过FG转速反馈信号得知泵的实时转速，由此可知泵的运行状态，方便实现闭环控制，使系统更加智能化；
7.无需添加润滑油或真空泵油维护，属于微型干式真空泵，无油不污染介质、免维护；

8.安装面为金属材质，安装姿态无限制，泵即可安装在倾斜面，也可安装在竖直立面，甚至顶面倒置安装，均能正常工作；
9.不锈钢耐高温微型气泵FSG，自带过载保护(异物落入电机，可能卡死，会自动保护停机，避免电机烧毁)：

10.允许介质富含水汽，可昼夜不停长期连续运转；抽、排气端都可带大负载，甚至堵死也属于正常工作。

关键参数

型号	额定电压（V DC）	负载电流（A）	功率	流量（L/min）		MAX相对真空度（kPa）	MAX输出压力（kPa）	可抽取介质温度 (℃)
型号	额定电压（V DC）	负载电流（A）	(W)	峰值流量	平均流量	MAX相对真空度（kPa）	MAX输出压力（kPa）	可抽取介质温度 (℃)
FSG1109S8	12	≤0.9	≤10.8	≥9	≥5.5	≥-70	≤110	≤250
FSG1109S8	24	≤0.7	≤16.8	≥9	≥5.5	≥-70	≤110	≤250
对比：标准大气压						0	0

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、输入电压要求：12V±10%，24V±5%；电压变化会影响电流、流量大小，压力基本不变。

3、该系列微型泵启动电流较大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)FSG1109S8-12V应超过4.5A，例如 12V6A以上；
2)FSG1109S8-24V应超过3A，例如 24V4A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁(注意，此类故障不属于正常质保范围)！强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

4、型号、版本及代号说明：
1)型号说明：
(1)F—抽打两用气泵、S—不锈钢、G—高温；
(2)110—110kPa级别正压、9—峰值流量9LPM级别
(3)S8—Rp1/8圆柱内螺纹(对应接R1 1/8圆锥外螺纹)；
2)版本：目前FSG系列仅推出了“标准版”；
3)调速及反馈：FSG系列有PWM调速、FG反馈功能；
4)实例：FSG1109S8-24V，代表：耐高温不锈钢抽打两用微型气泵，无刷电机，DC 24V供电，标准版，PWM调速及FG转速反馈；

5、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

7、【体积、接管】：

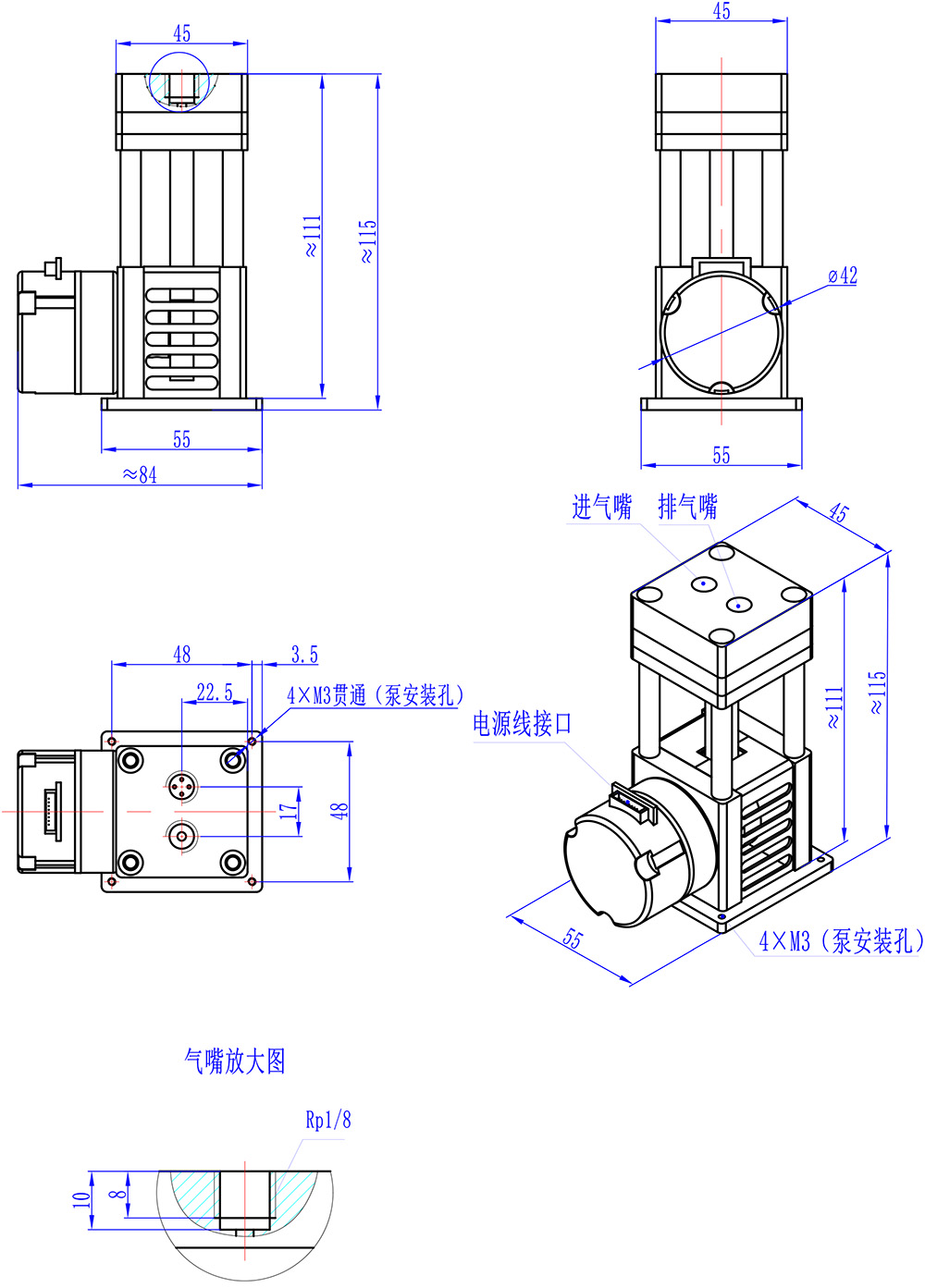

(1)泵体积(长x宽x高，单位mm)：84×55×115(24V无减震脚)、79.5×55×115(12V无减震脚)；
(2)抽抽、排气嘴规格：Rp1/8圆柱内螺纹(抽排气嘴一样，螺纹深度8mm)；
(3)建议接管：R1 1/8圆锥外螺纹硬管；重量：约630克。
(4)抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。

版本说明

该系列目前有1个版本		标准版
新为诚配置寿命	电机品质	无刷电机★★★
	隔膜性能	★★★
	轴承性能	★★★
	满载寿命	＞5000小时(试验还在持续中)
	空载寿命	8000小时
	电机寿命	10000小时
新为诚性能	噪音	不做要求
	电磁干扰	★★★
	环境温度	0～50℃
	PWM调速功能	√
	FG转速反馈信号	√
	过载保护	√

注：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.产品寿命测试说明：
(1)满载寿命测试工况：封堵泵排气口，抽气口直通大气，使泵工作在100kPa工况下24小时不停机连续运转：
(2)空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3)电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5)实验数据来源为新为诚科技实验室，以及供应商实验室。

3.特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

工况

1、环境：工作环境温度为-10℃～50℃。工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质的温度为0℃～250℃，洁净气体，允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

选型注意

1、泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作。但施加的负载负压或正压必须≤对应的MAX负压或MAX输出压力(正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接选用本品，本身就属于低电磁干扰产品。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：304不锈钢，聚四氟乙烯（PTFE），耐腐蚀性优异。如介质特殊，请根据接触材料自行判断泵对输送介质的耐受性。

2、泵体部件的材料为304不锈钢、铝合金等。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

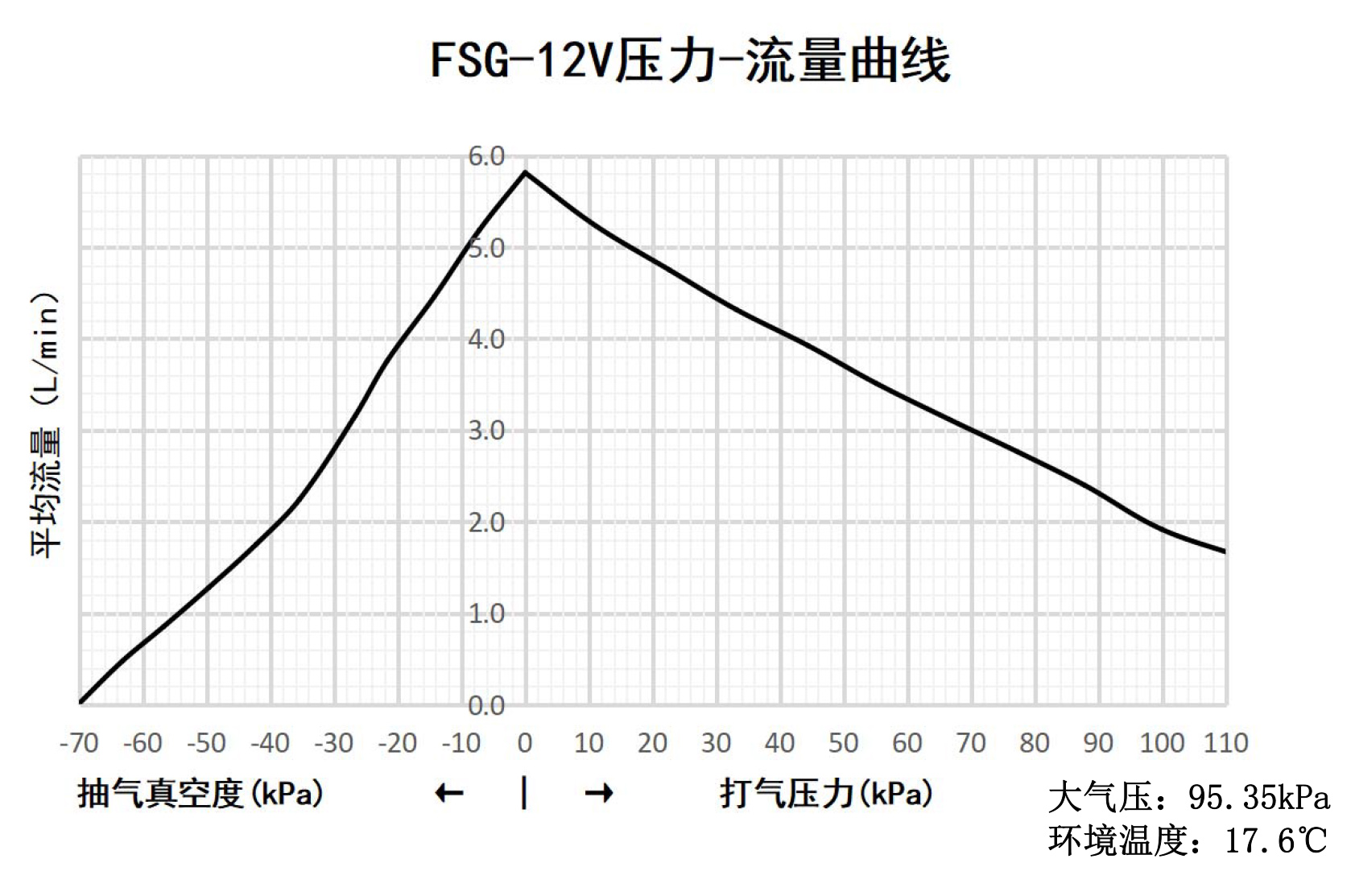

1、FSG-12V压力-流量曲线图

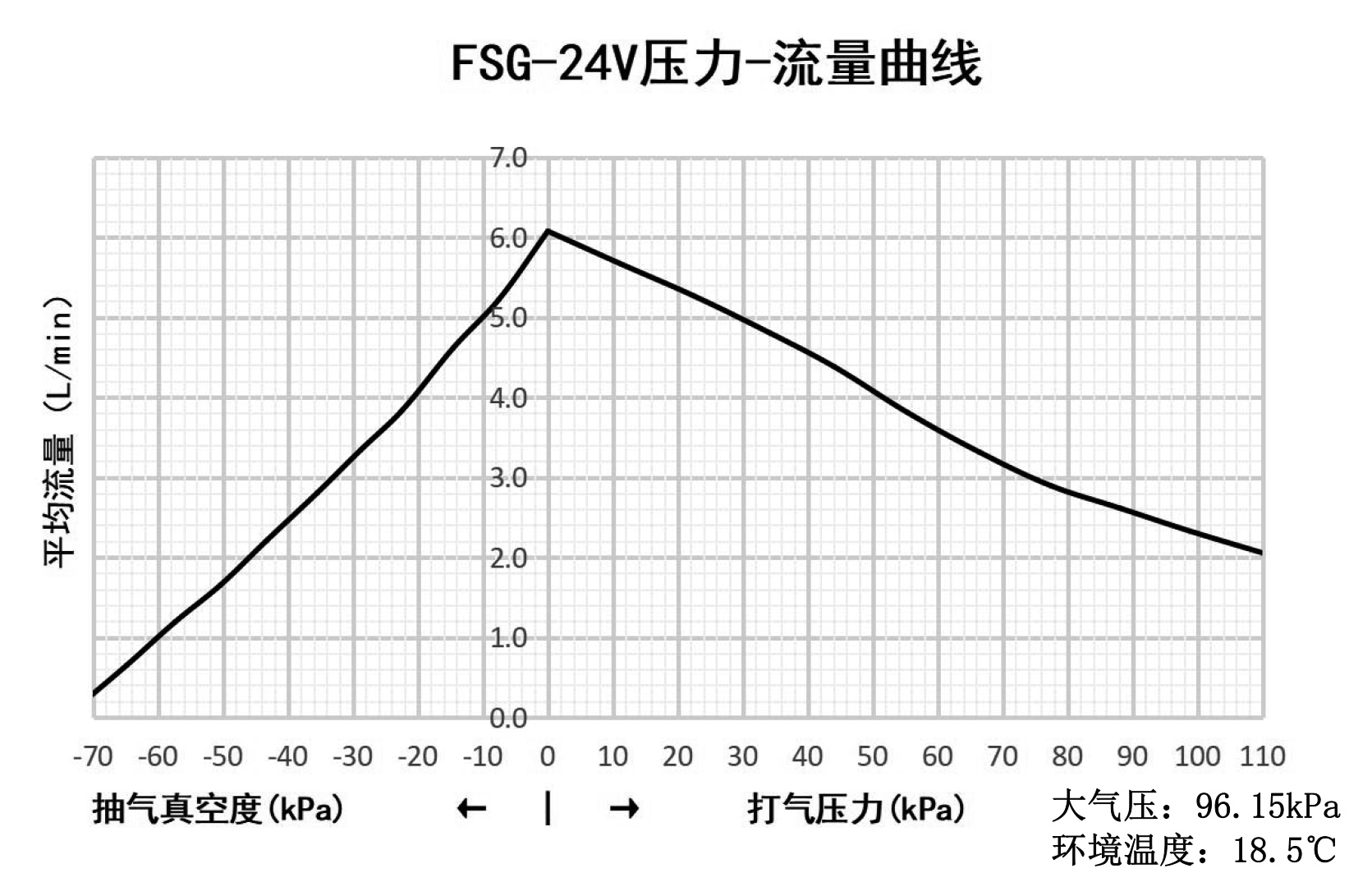

2、FSG-24V压力-流量曲线图

注：

1.以上压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，不作为产品验收依据！
2.曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

信号线说明

序号	引线颜色	功能	动作电平	信号说明
1	红	电源线正极	DC 12V±10%，DC 24V±5%
2	黑	电源线负极
3	蓝	启停控制线	悬空或高电平(2～5V)启动，接地或低电平(0～0.8V)停止；
4	白	脉宽调速(PWM)线	信号规格：0V≤低电平≤0.8V，2V≤高电平≤5V，15-25kHz	占空比调速(低电平有效)；接地或低电平电机全速运转；
5	绿		该线为电机自带线，对本品无影响。	绝缘包扎
6	黄	FG反馈信号线	电机转速反馈信号，脉冲信号	外接上拉电阻4.7kΩ？？，最大上拉电压6V；电机每转一周输出 6 个脉冲。

如果无需调速及转速反馈，可按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	若无需启停控制、转速反馈，请将蓝、绿、黄线分别绝缘包扎。
白线	电源负极
黑线	电源负极

警示：

1、禁止热拔插！严禁在通电情况下直接拔插电机插头！所有的电机信号线的断开或连接动作必须是在彻底断开电源的情况下进行！严禁将电源正负极接反，否则将烧毁电机，将导致保修失效！

2、焊接电机引线时必须迅速，否则高温会损坏电机。

该系列产品有3种操作模式：（1）定速、（2）PWM调速、（3）PWM调速和FG信号反馈。

接线说明

定速简易接线：当不需要使用调速功能时，红色线接电源正极，黑色线和白色PWM信号线一起连接电源负极，微型泵将以额定转速进行工作。建议引出地线可靠接地，没有用到的引线必须绝缘包扎！

PWM调速接线：如需使用PWM调速功能，需要使用支持PWM信号输出的上位控制器（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入信号线，并将信号源地线与电源负极进行连接。建议引出地线可靠接地，没有用到的引线必须绝缘包扎！

PWM调速和FG信号反馈接线：当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器（MCU、PLC等控制器）。将信号源输出连接白色PWM输入信号线，并将信号源地与电源负极进行连接。黄色FG反馈信号线接入上位控制器的FG信号输入端。如需要控制电机启动、停止，将信号源电平输出连接蓝色启停控制线。建议引出地线可靠接地，没有用到的引线必须绝缘包扎！

电机启动电流说明

1、启动电流：

型号

电压

(V DC)

MAX启动电流

(A)

持续时间

(ms)

FSG1109S8

4.5

<xx

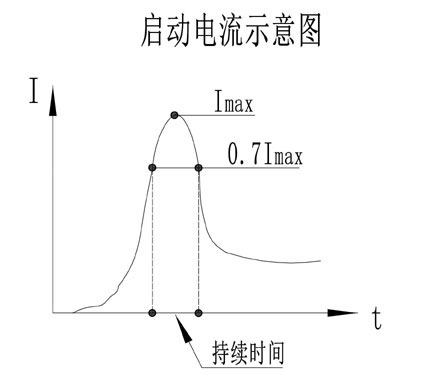

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

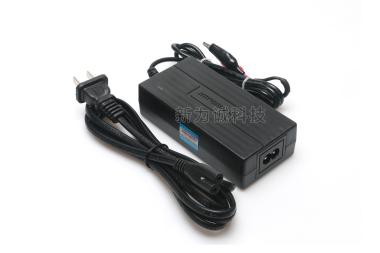

a.如客户从新为诚公司选配电源，则可选配JF-24V3A（约72W，过载保护约5-5.5A，24V型号)、12V5A(约60W，过载保护约6.5-7A，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

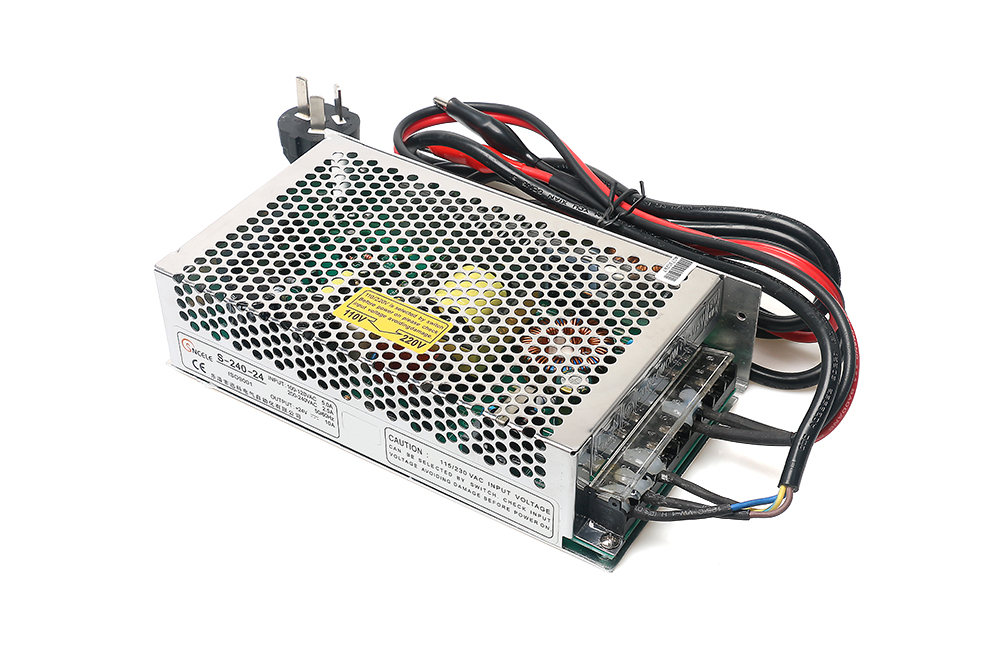

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6-7A(24V型号)、12V8-10A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

6.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

7.接触者应采取防静电措施！

8.请严格按照该说明书要求操作！
