微型高压水泵 HSP系列

产品外观

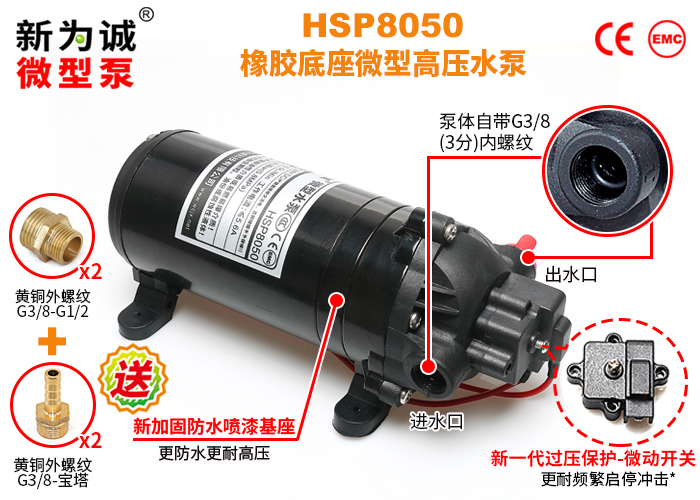

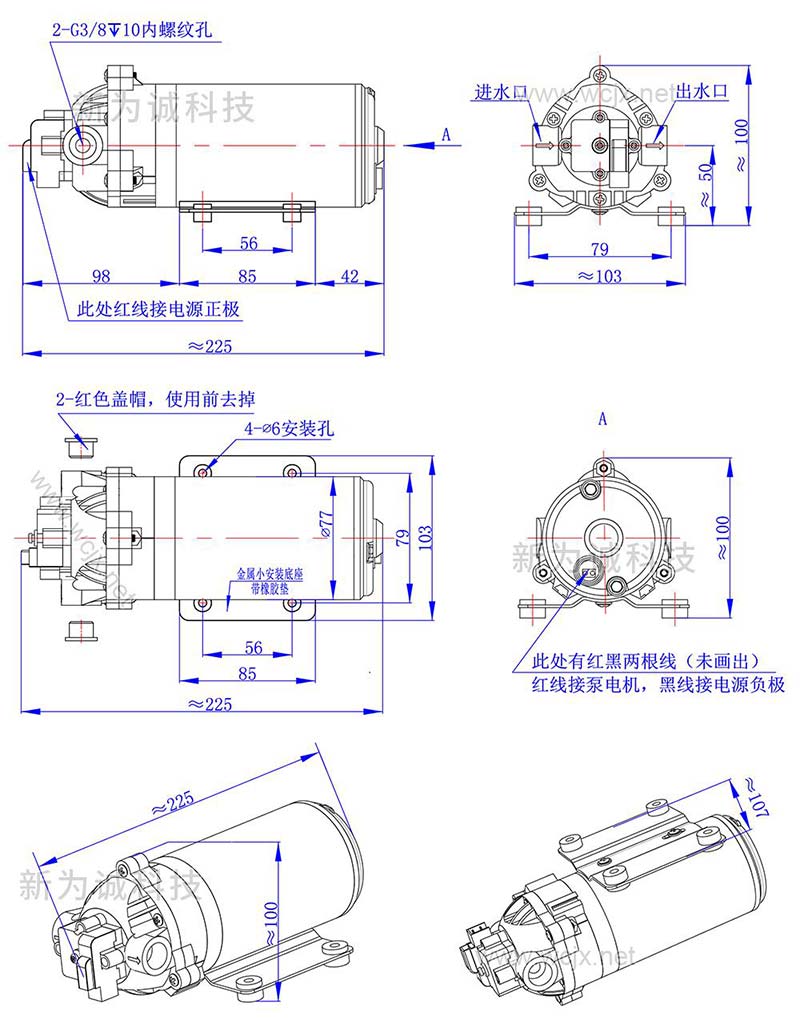

新为诚微型高压水泵HSP8050(橡胶脚)

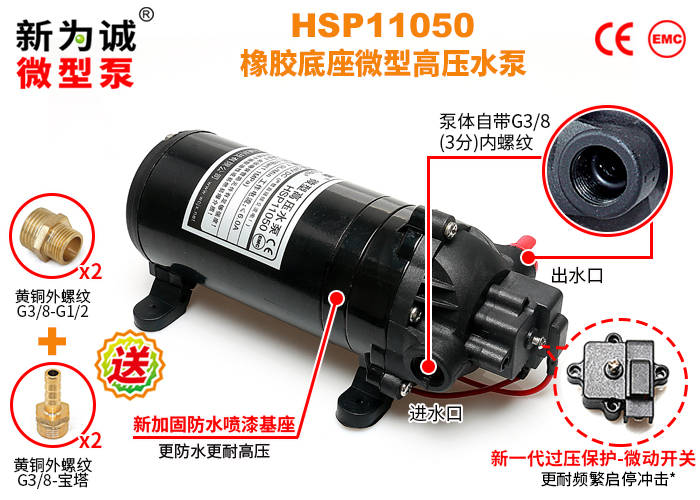

新为诚高压微型水泵HSP11050(橡胶脚，24V)

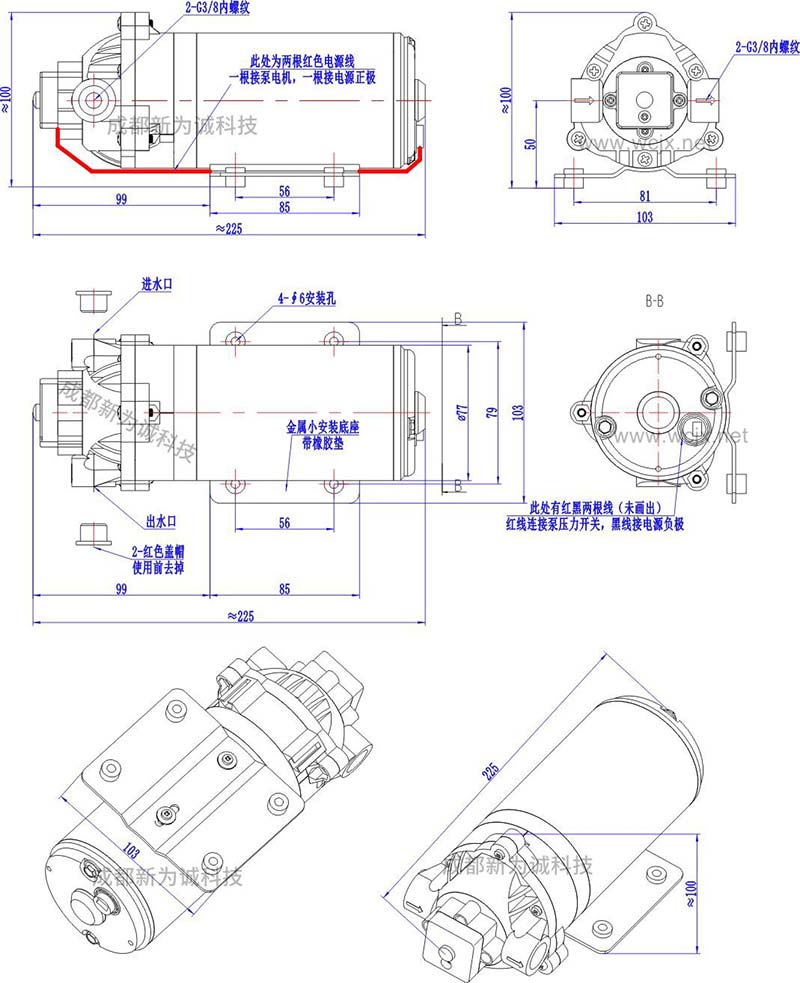

新为诚高压微型水泵HSP11050T(小金属底座)

4-11公斤关断压力

十多年来，新为诚致力于微型泵领域研发、生产，早在10年前就已推出了HSP系列微型高压水泵，其关断压力高达0.4~1.1MPa(≈4~11kgf/cm²，即每平方厘米4~11公斤力，国内简称4~11公斤)；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

新为诚微型泵，锐意进取，不断自我改进，例如：广受欢迎的原HSP自带的过压保护——压力开关型，已经开始逐渐换装为新一代过压保护——微动开关型，更耐频繁启停冲击；原传动基座升级为新加固防水喷漆基座等。升级期间，不同批次产品将随机发货(质量一样)，产品外观可能略有差异，敬请谅解！

可靠自吸

HSP系列属于微型电动隔膜水泵，具备良好密封，可靠自吸1米，每次启动前都无需手工添加“引水”(无需灌水引导)，自吸极快(仅几秒)。

泵体(材料：增强尼龙)与电机分离,工作介质不与电机接触，避免出现类似离心泵等其它泵使用久后，因液体进入电机而损坏的情况；

运转平稳、流量稳定、可以空转(空转时间不能超过 30 分钟)，使用寿命长。

丰富的软硬管接头

HSP系列泵体自带尼龙G3/8内螺纹(3分内丝)，共免费赠送4个金属接头：2个外螺纹转接头(3分转4分)、2个3分转宝塔(可接内径8mm软管)，即可与3分外螺纹管道或常见4分内螺纹管道直接螺纹连接，又可以连接软管，丰富的赠送配件，总有一款适合您！

场合和用途

性价比较高，常用于移动、便携场合，如：农业航空喷雾、喷洒；工业高压补水、自吸水循环；水处理自吸采样、喷雾降温；也可广泛用于水转移、地毯、地面、工业设备等冲洗用途；

过热过压双保护

拥有过压、过热保护双保护功能，MAX限度确保泵不被轻易损坏。

过热保护：泵能在因工作温度过高情况下，自动停机保护，直到温度降到允许的范围后才重新启动；
过压保护：输出压力超过泵的压力保护开关阀值时自动停机保护；直到压力降到低于阀值后才重新启动；

橡胶安装底座或金属安装脚

新为诚微型高压水泵HSP橡胶脚系列，自带4个橡胶安装脚，弹性好减震能力强；部分型号还可免费升级为金属安装底座，安装更牢固可靠，不易损坏！

关键参数

型号	额定电压	负载电流	功率	开口流量	吸程	MAX输出压力	体积 (MAX外形)	重量
	(V DC)	(A)	(W)	(L/min)	(M)	(Bar/MPa)	(mm)	(Kg)
HSP4045	24	≤4.0	≤96.0	4.5	约1	4.0/0.4	196×110×100	约2.2
HSP8050	12	≤9.5	≤114.0	5.5	约1	8.0/0.8	225×110×100	约2.6
	24	≤5.6	≤134.4
HSP11050	12	≤10.5	≤126.0	7	约1	11.0/1.1	225×110×100	约2.6
	24	≤6.0	≤144.0
HSP11050T (小金属安装底座)	12	≤10.5	≤126.0	7	约1	11.0/1.1	225×103×100	约2.7
	24	≤6.0	≤144.0

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。例如HSP11050的MAX输出压力可达11公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

输入电压允许范围：12V泵±10%、24V泵±5%；
标称电流比泵的MAX电流大2-3倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；
实例：HSP8050-24V，就应该配到24V12A(5.6*2=11.2A)以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

选型、使用注意

该型号泵不能长期连续工作，视负载轻重，尽量连续工作时间不要超过约 30-60 分钟。负载越大，连续工作的时间应该越短！或者可以采取两台泵通过控制器，每隔一段时间就进行切换，让泵始终处于间断工作状态，从而在保持系统高压力的情况下，尽可能的延长泵寿命。
选型：如果该型号产品不能满足您的要求，请选择新为诚其他微型水泵产品，如：
微型水气两用水泵：W25N系列等；
微型高压水泵：PSP等；
小型自吸水泵：BSP-S系列等；
微型大流量潜水泵：QC系列等。

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

本系列流量-压力曲线图说明：

1、“流量”和“压力”两个参数呈类似反比例的关系，请参见下图。

2、以下曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

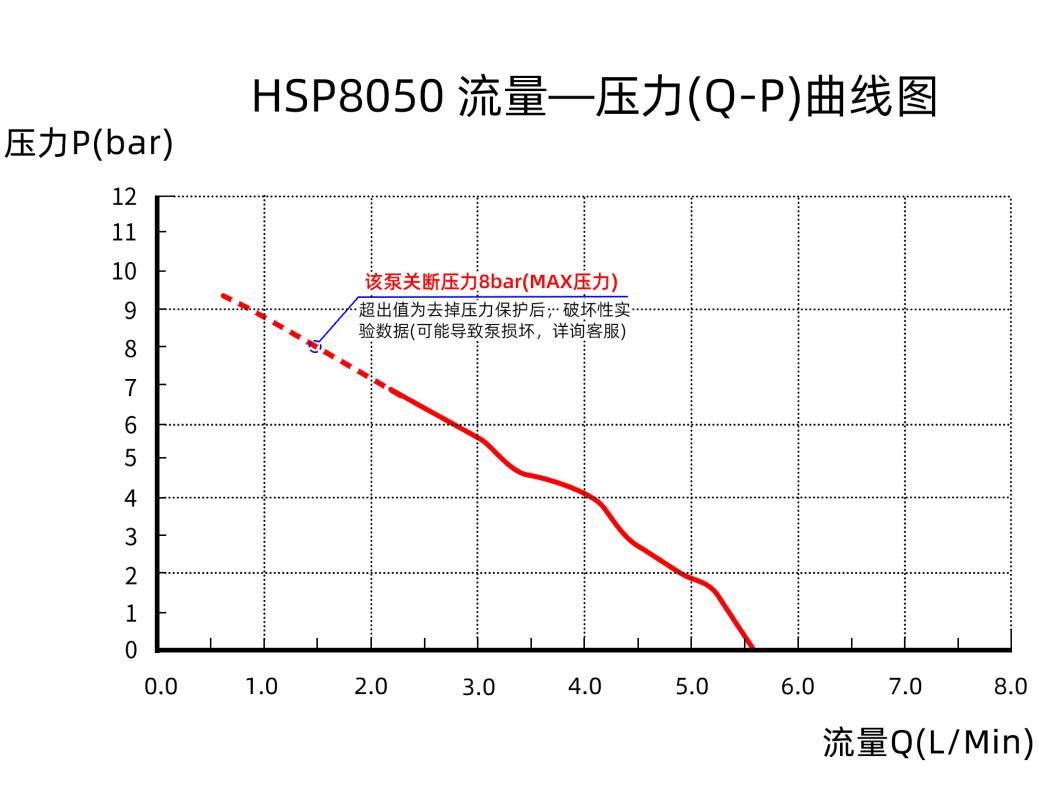

（1）HSP8050流量－扬程(Q-H)曲线图：

当出水口压力达到压力开关关断阀值8公斤（比如在出水口安有阀门，且阀门完全关闭，泵出水口被堵死）时，流量MIN为0。此时，为避免压力过大，对新为诚泵内部造成损坏，随泵的压力保护开关会起作用，使泵停机(此为正常现象)。当压力小于泵的关断压力时，泵又会自动重新启动；

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程时)，流量才能达到MAX(约5.5L/M)。

HSP11050、HSP11050T的情况类似HSP8050，只不过阀值为11公斤。

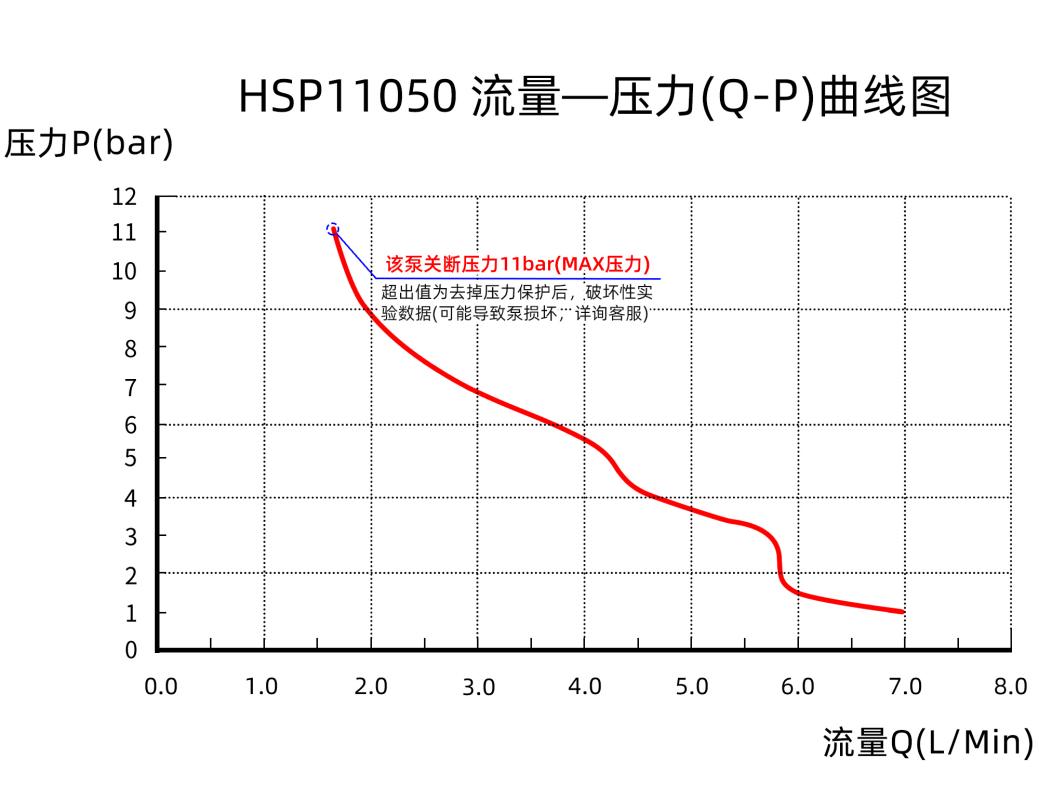

(2)HSP11050流量－扬程(Q-H)曲线图：

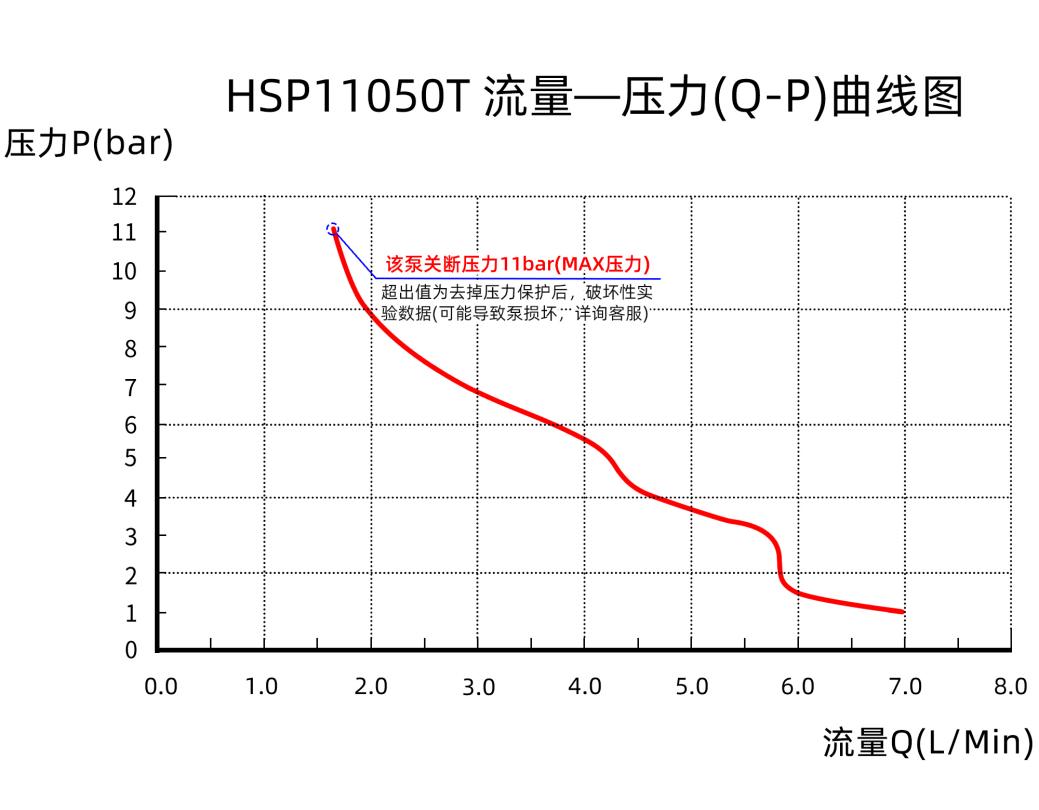

(3)HSP11050T流量－扬程(Q-H)曲线图：

随货配件

水该系列微型水泵随货赠送配件如下表：

配件	详情

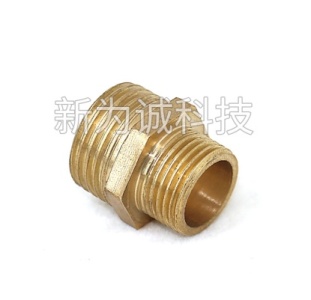

	1.金属外丝接头(4-3分)：材质：黄铜，用于转接及保护泵内尼龙材质螺纹，避免反复拆卸损坏！【左接头】：G1/2外螺纹(4分外丝)端，一般与赠送金属网过滤器G1/2内螺纹连接；【右接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；要接螺纹管道时，1个用来转接进水口的赠送过滤器；另外1个用在出水口，可将泵出水口变成4分外丝，对外连接4分管数量：2个
	2.黄铜加厚宝塔软管接头：材质：黄铜，用于外接客户的软管。【左接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；【右接头】：形式：宝塔形(也称为阶梯形) 内径：5.3mm，外径：8.2mm，通径：11.6mm 接管：建议接7×13mm的软管数量：2个特别注意： (1)该黄铜软管接头，常常用于压力不高，需要软连接的场合；但若需用于高压场合，建议采用螺纹硬管连接！ (2)使用该宝塔接头，与HSP泵头3分内丝连接时，必须要缠绕新为诚赠送的生料带(不宜过多也不宜过少)，螺紧后，不建议反复拆卸，否则可能导致漏气漏水！
	3.金属卡箍：（1）说明：泵的进出水口，用金属宝塔软管接头连接软管时，固定软管，防止脱落用：（2）规格：10-16mm(可用螺丝刀调整范围)；（3）如客户不要上侧宝塔接头，该卡箍无用，将不再赠送! 数量：2个
	4.品质聚四氟生料带： (1)品质生料带，产品质量好； (2)适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3)具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。数量：1卷

使用范围：

广泛应用于农业（草坪、花园、植物喷雾、灌溉等）设备、通用工业设备、医药设备、化工设备；船舶、旅游车辆、专用车辆等移动式交通工具；清洗设备、及水处理设备等.....

应用实例：

解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。例如：
高、中、低档客车卫生间的供水系统；
各种房车、野外宿营车、家庭休闲车的供水系统；
其他专用车辆，例如，采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统；
各种船舶、游艇供水系统。
家庭供水或水处理等。例如，节水型卫生间、水管增压系统等。
可为需要高压力的设备如汽车清洗，及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。

注意事项

1.泵的工作环境：

环境温度：0～40℃，该微型水泵不是潜水泵，不能放入水中。泵不宜工作在湿度太大的环境中；

2.泵的工作介质：

无油、无强腐蚀、非强酸强碱、无固体颗粒的液体；

3.允许介质温度：

0～40℃，短时间允许60℃；

4.本产品为直流供电，严禁直接接220V交流电。

5.泵不宜在有压力的情况下长期连续工作:

详细：MAX连续工作时间不能超过约30-60分钟，负载越大，连续工作时间应该越短。在接有喷枪、喷嘴、很密的过滤网一类大负载时，连续使用时间尽量不要超过10-20分钟！

6.开、关泵注意：(前提：泵排水管路里接有阀门、喷枪一类大负载时)

开泵：给泵加电启动前，一定要预先打开加在新为诚泵排口的阀门、喷枪等(即让排水管路处于畅通状态)，再给泵加电。若排水管路处于堵死状态，泵一启动会被堵死，压力瞬间达到MAX值，就会触发压力开关，使泵停机，经常这样容易损坏泵，出现不动、不自吸、压力变小等故障！
关泵：应该先切断泵的电源，使之停机，再关闭阀门、喷枪一类负载，原因类似“开泵”。
开、关阀门、喷枪等的动作应该和缓，不宜过快，否则易损坏压力开关！

7.接有细喷枪(口径≤1～2mm，常用于洗车机、高压喷雾等应用时)注意：

除了遵循“开、关泵注意”外，在断电停泵后，应该多开关阀门或喷枪几次，释放掉压力。避免因泵的排水口长期承受高压，造成内部部件密封性被破坏，导致漏水、不自吸、压力小等故障！

8.泵空转不能超过30分钟；异物不得落入进出口内；

9.禁止擅自拆卸！否则不予保修！

10.【警告】：

该产品不是防爆泵，不能用于易燃易爆环境（如密闭不通风、充满了易燃易爆气体、液体等的氛围）！泵工作时，特别在增压时，必须确保管道、储水罐等所有元件有足够强度，确保人身安全！

11.请严格按照该说明书要求操作！
