微型高压水泵 HSP-XTAC系列

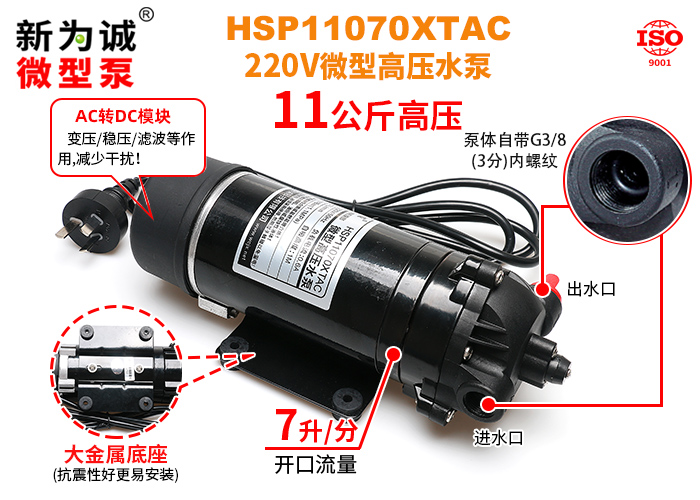

产品外观

11公斤关断压力

十多年来，新为诚致力于微型泵领域研发、生产，新为诚重磅推出泄压微型高压水泵HSP11070XTAC，克服了一般交流水泵体积笨重过大、功耗高噪音大等缺点，长度仅约电脑键盘的3/4，仅重2.9KG，其关断压力高达1.1MPa(≈11kgf/cm²，即每平方厘米11公斤力，国内简称11公斤)，而国内同类产品基本都是0.8-0.9MPa；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

新为诚微型泵，锐意进取，不断自我改进，例如：广受欢迎的原HSP自带的过压保护——压力开关型，已经开始逐渐换装为新一代过压保护——微动开关型，更耐频繁启停冲击；原传动基座升级为新加固防水喷漆基座等。升级期间，不同批次产品将随机发货(质量一样)，产品外观可能略有差异，敬请谅解！

可靠自吸

新为诚交流微型高压水泵HSP11070XTAC，自动泄压压力可达11公斤、开口流量7升/分钟；可靠自吸，自吸高度1米，每次启动前不论抽水管里是否有水，都可自动将水吸上来，完全不像某些伪自吸水泵，还需加引水才能自吸！。

新为诚微型水泵泵腔与电机分离，介质不与电机接触，避免出现类似某些厂家离心泵使用久后，因液体进入电机而损坏的情况；

HSP11070XTAC，运转平稳、流量稳定、可空转(但空转时间不能超过30分钟)、寿命长；采用多种耐腐材料合成，具有耐弱酸、耐弱碱、耐弱腐蚀等性能。

过热泄压双保护

拥有泄压、过热保护双保护功能，MAX限度确保泵不被轻易损坏。

过热保护：泵如因负载过重等原因，导致电机温升过快，达到较高温度时，新为诚水泵会自动停机保护，直到温度降到允许的范围后才重新启动；
泄压保护：系统阻力或MAX压力＜泵的MAX压力1.1MPa(11公斤)时，新为诚水泵根据负载不同以不同压力工作；当系统阻力或MAX压力≥泵的MAX压力11公斤时，自动将超过的压力释放掉，不会自动停机，始终保持在约11公斤；比过压保护更耐频繁启停的冲击。

丰富的软硬管接头

HSP11070XTAC泵体自带尼龙G3/8内螺纹(3分内丝)，共免费赠送4个金属接头：2个外螺纹转接头(3分转4分)、2个3分转宝塔(可接内径8mm软管)，即可与3分外螺纹管道或常见4分内螺纹管道直接螺纹连接，又可以连接软管，丰富的赠送配件，总有一款适合您！

场合和用途

HSP11070XTAC常用于便携移动、抗震但又需要交流电220V场合，如：纺织制帽设备耐压测试；工业高压补水、水处理自吸采样、车间喷雾降温；清洗电梯扶手、冲洗地毯、地面；自吸水循环等工业设备用途；也可广泛用于水转移、农业航空喷雾、喷洒等场合。

送50目金属网过滤器

交流高压水泵HSP11070XTAC，配备了50目金属网过滤器，可过滤掉直径约0.3mm以上颗粒，减少因为工作介质中含有颗粒杂质等造成自吸等故障，进一步延长泵的寿命。

大金属安装底座

新为诚微型高压水泵HSP11070XTAC，自带大金属安装底座，内嵌4个橡胶安装减震脚垫，减震较强且易于安装，较适合颠簸场合。

集成精密转换电路模块

220V交流高压水泵HSP11070XTAC，集成精密转换电路模块，有变压、稳压、滤波等功能，还可减少对整个电路系统的干扰！创新采用直流电机+变压稳压转换电路模块，集成化、小型化，使得整个泵比原来的直流高压水泵+开关电源组合方式的体积重量还小，不需额外购买变压器或直流电源，即插即用，使用非常方便。

关键参数

型号

额定电压

额定

电流

额定

功率

开口

流量

吸程

关断压力

体积

(包容尺寸)

重量

(V AC)

(A)

(W)

(L/min)

(M)

(Bar/MPa)

(mm)

(Kg)

HSP11070XTAC

220V/50Hz

≤0.8

≤176

约1

11.0/1.1

约270×107×101

(长含电机引出交流电源线MAX弯折后长度)

约2.9

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，单位一般是“米”。

即泵在不加引水的情况下，能自动将水吸上来的MAX高度(泵抽水口距离待抽液面的垂直距离)。新为诚的微型水泵绝大部分都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。

3.MAX输出压力：也叫“MAX关断压力”。

泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机(带有过压保护型号)或自动泄压(带有泄压保护型号)。此时的压力就叫泵的“MAX输出压力”。例如HSP11070XTAC的MAX输出压力可达11公斤，就是泵排水口接近堵死时才能达到的压力，而排水口什么负载都没接时，是达不到这么高的压力的。

选型、使用注意

1.该型号泵不能长期连续工作，视负载轻重，尽量连续工作时间不要超过约 30-60 分钟。负载越大，连续工作的时间应该越短！或者可以采取两台泵通过控制器，每隔一段时间就进行切换，让泵始终处于间断工作状态，从而在保持系统高压力的情况下，尽可能的延长泵寿命。

2.选型：如果该型号产品不能满足您的要求，请选择新为诚其他微型水泵产品，如：

1)微型水气两用水泵：W25N系列等；

2)微型高压水泵：PSP等；

3)小型自吸水泵：BSP-S系列等；

4)微型大流量潜水泵：QC系列等。

流量压力曲线图

一般的隔膜式微型水泵，它的流量和输出压力并不是流量越大、压力越大的，而是呈现一种类似反比例的关系，即流量越小时，压力反而越大；压力越小，流量越大；微型水泵领域，是通过流量和扬程(即压力)之间的一个曲线关系图，来获取某一压力下，微型水泵的对应流量，或者反过来，已知流量，看对应压力，作为系统设计参考的。这个图就叫“流量压力曲线图(Q-P曲线图)”或者“流量扬程曲线图(Q-H曲线图)”一般微型高压水泵或自吸水泵等压力较高的，用前者；而微型水气两用泵、微型潜水泵等压力较低产品用后者。

对HSP11070XTAC来说，“流量”和“压力”两个参数呈类似反比例的关系，请参见下图。

压力越高，流量就越小；当出水口压力达到MAX压力11公斤(比如在出水口安有阀门，且阀门接近关闭，泵出水口接近堵死）时，流量MIN(但不为零)；因为泵内部有泄压保护开关，会将超过11公斤的压力自动卸掉，所以压力MAX可以达到约11公斤，但此时泵不会自动停机，而是以MAX约11公斤压力工作......

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口没压力、未输出扬程时)，流量才能达到MAX(约7L/M)。

【特别注意】

以上曲线仅供参考，不作为产品是否合格的验收标准，特此说明！

随货配件

该系列微型水泵随货赠送配件如下表：

配件	详情
	1.金属滤网过滤器(用在泵进水口，有方向性) 注意：该过滤器无法与HSP-XTAC、HSP11070T系列泵体G3/8内螺纹“直连”，必须通过转接头：G1/2-G3/8外螺纹(新为诚公司有赠送，如下图)转换后才能连到泵上。过滤器上有箭头从G1/2外螺纹指向内螺纹，与水流方向一致。【左接头】：G1/2外螺纹(外接客户G1/2内螺纹管道) 【右接头】：G1/2内螺纹(接赠送4-3分黄铜转换头中的一个，作为泵的进水口) 数量：1个
	2.金属外丝接头(4-3分)：材质：黄铜，用于转接及保护泵内尼龙材质螺纹，避免反复拆卸损坏！【左接头】：G1/2外螺纹(4分外丝)端，一般与赠送金属网过滤器G1/2内螺纹连接；【右接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；要接螺纹管道时，1个用来转接进水口的赠送过滤器；另外1个用在出水口，可将泵出水口变成4分外丝，对外连接4分管数量：2个
	3.黄铜加厚宝塔软管接头：材质：黄铜，用于外接客户的软管。【左接头】：G3/8外螺纹(3分外丝)端，一般与HSP系列泵体G3/8内螺纹连接；【右接头】：形式：宝塔形(也称为阶梯形) 内径：5.3mm，外径：8.2mm，通径：11.6mm 接管：建议接7×13mm的软管数量：2个特别注意： (1)该黄铜软管接头，常常用于压力不高，需要软连接的场合；但若需用于高压场合，建议采用螺纹硬管连接！ (2)使用该宝塔接头，与HSP泵头3分内丝连接时，必须要缠绕新为诚赠送的生料带(不宜过多也不宜过少)，螺紧后，不建议反复拆卸，否则可能导致漏气漏水！
	4.金属卡箍：（1）说明：泵的进出水口，用金属宝塔软管接头连接软管时，固定软管，防止脱落用：（2）规格：10-16mm(可用螺丝刀调整范围)；（3）如客户不要上侧宝塔接头，该卡箍无用，将不再赠送! 数量：2个
	5.品质聚四氟生料带： (1)品质生料带，产品质量好； (2)适用各种丝口密封，具有密封和耐高压性，常用于绝缘包扎、密封包扎。 (3)具有优良的耐腐蚀、抗老化性能，在-200℃~250℃下可长期使用。数量：1卷

使用范围：

广泛应用于农业（草坪、花园、植物喷雾、灌溉等）设备、通用工业设备、医药设备、化工设备；船舶、旅游车辆、专用车辆等移动式交通工具；清洗设备、及水处理设备等.....

应用实例：

1.解决车辆、船舶、游艇、船艇等在使用中的饮食、洗漱、沐浴、厕所、冲洗的用水。例如：

1)高、中、低档客车卫生间的供水系统；

2)各种房车、野外宿营车、家庭休闲车的供水系统；

3)其他专用车辆，例如，采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统；

4)各种船舶、游艇供水系统。

2.家庭供水或水处理等。例如，节水型卫生间、水管增压系统等。

3.可为需要高压力的设备如汽车清洗，及其他需液体循环、转移、增压、喷射、提升、加速流动乃至计量的设备和系统配套。

注意事项

1.泵的工作环境：

环境温度：0～40℃，该微型水泵不是潜水泵，不能放入水中。泵不宜工作在湿度太大的环境中；

2.泵的工作介质：

不含油份、颗粒、腐蚀性、黏度不能远超清水等的溶液；

3.允许介质温度：

0～40℃，短时间允许60℃；

4.本产品直接接220V交流电，无需也不能接变压器或直流电源。

5.泵不宜在有压力的情况下长期连续工作:

详细：MAX连续工作时间不能超过约30-60分钟，负载越大，连续工作时间应该越短。在接有喷枪、喷嘴、很密的过滤网一类大负载时，连续使用时间尽量不要超过10-20分钟！

6.接有细喷枪(口径≤1～2mm，常用于洗车机、高压喷雾等应用时)注意：

除了遵循“开、关泵注意”外，在断电停泵后，应该多开关阀门或喷枪几次，释放掉压力。避免因泵的排水口长期承受高压，造成内部部件密封性被破坏，导致漏水、不自吸、压力小等故障！

7.泵空转不能超过30分钟；异物不得落入进出口内；

8.禁止擅自拆卸！否则不予保修！

9.【警告】：

该产品不是防爆泵，不能用于易燃易爆环境（如密闭不通风、充满了易燃易爆气体、液体等的氛围）！泵工作时，特别在增压时，必须确保管道、储水罐等所有元件有足够强度，确保人身安全！

10.请严格按照该说明书要求操作！
