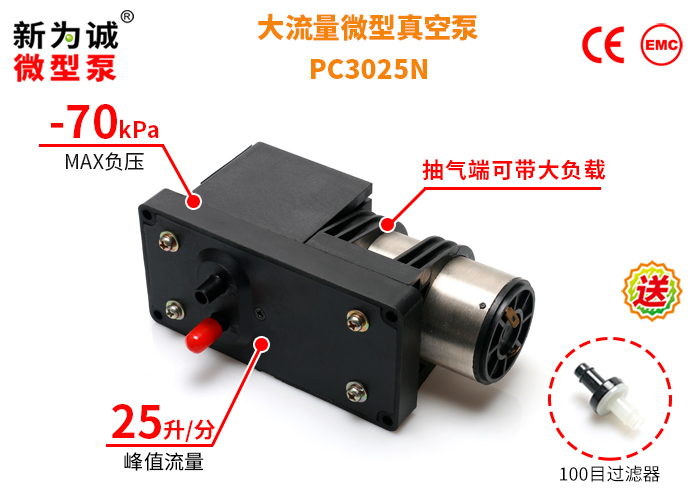

微型真空泵 PC系列

大流量真空泵

1、大流量25L/MIN、中真空-70kPa；可以任意方向安装，低能耗！

2、广泛用于气体采样、物体吸附、真空保压、加速液体过滤、汽车刹车真空助力等。

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护，可以24小时连续运转；

2、抽气端允许带大负载，甚至堵死也能正常工作；排气端必须通畅；不能布置大阻尼元件。

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

真空度（压力（abs.)

(kPa)

MAX相对

真空度

（kPa）

(W)

峰值流量

平均流量

PC3025N

（减产中，推荐无刷长寿命升级产品V50L，还可调速）

＜1.6

＜19.2

18.2

≈-70

＜0.8

＜19.2

18.7

注：

1、所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、【体积、接管】：

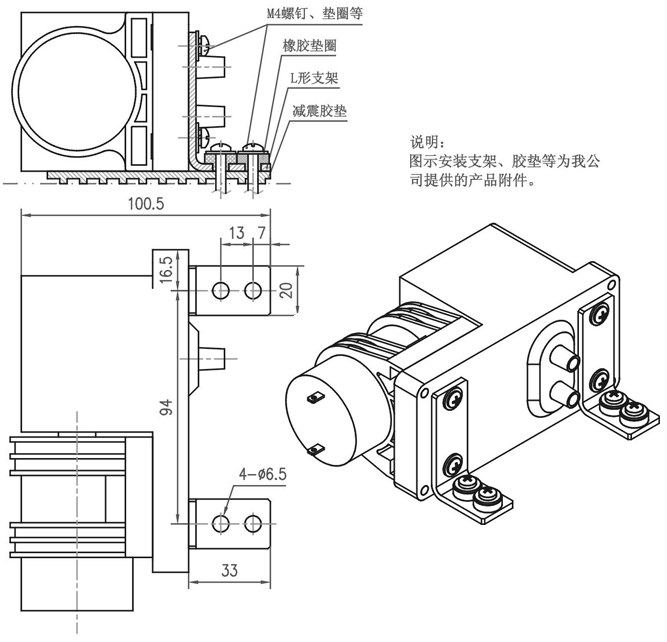

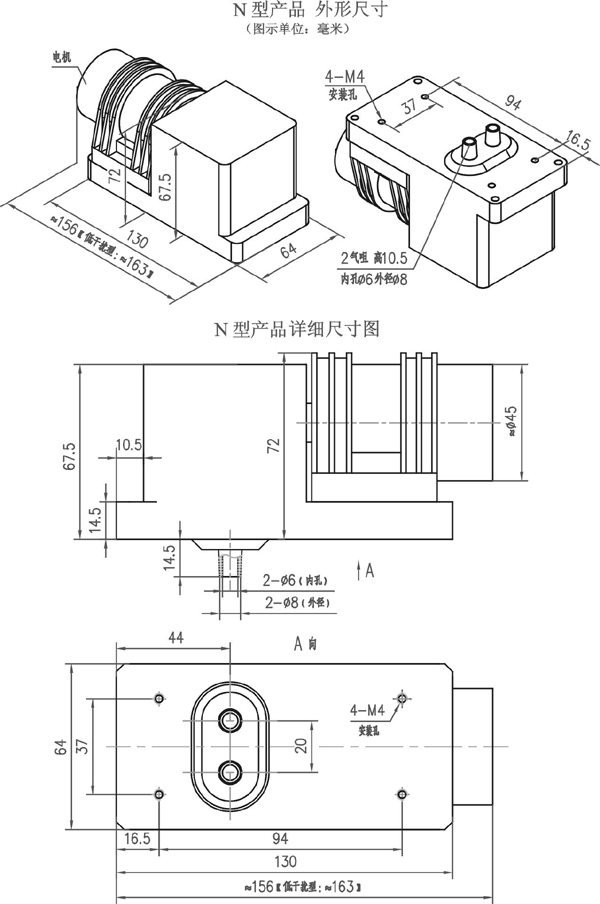

1）泵体积(长×宽×高，单位mm)：156×64×72；

2）抽、排气嘴尺寸(mm)：ø6(内孔)×ø8(外径)，接口形状：直插式(抽、排气嘴)；

3）建议接管(mm)：ø6×ø10硅胶管；重量：1000克。

4）红色防尘帽盖得是抽气嘴(IN)，黑色防尘帽盖得是排气嘴(OUT)。

工况

1、环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
环境相对湿度：≤75% 。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质气体温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如PC3025N-24V(高温介质型)。

类别	允许的介质温度	注意事项
常温介质型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质型	0℃～100℃	禁止介质中含有冰粒等固体颗粒！

选型注意

1、负载：

(1)泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作！

(2)泵的排气端必须通畅，不得布置大阻尼元件，否则，请选择 F25N、SFNY、SFKY或F50 系列产品。

2、所有规格均使用直流电源；订购时请一定标明工作电压，例如，PC3025N-24V。请优先选用24V电压的产品，这更有利于泵长时间工作！

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、如无特别说明，在标准大气压下的峰值流量我们全部简称流量。

产品材质

介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

噪音

1、新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

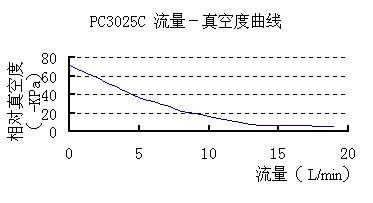

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

试验条件：测量地大气压为94.8kPa,气温28℃。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

4.焊接电机引线时必须迅速，否则高温会损坏电机！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)PC系列应该配：“大号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

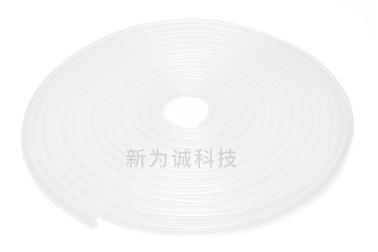

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管

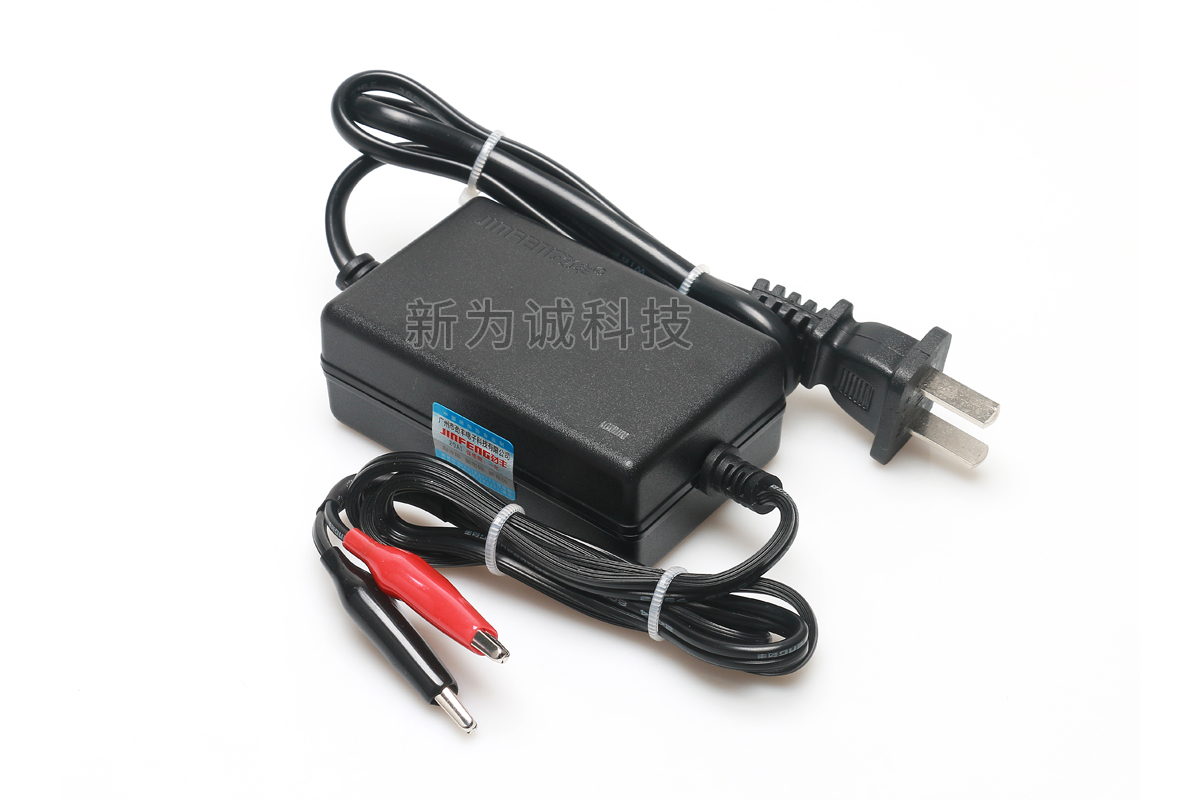

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V2A（12V泵）规格：24V1.5A（24V泵）

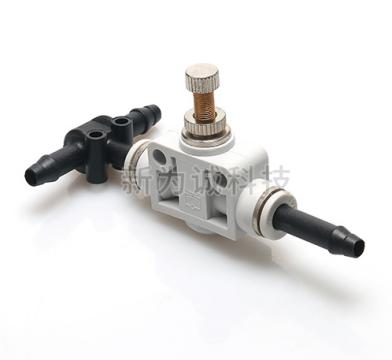

	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。

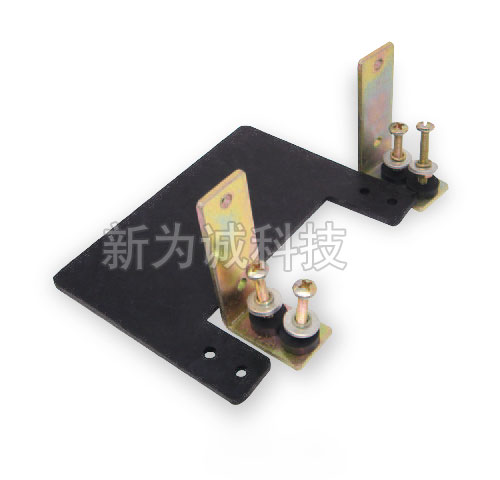

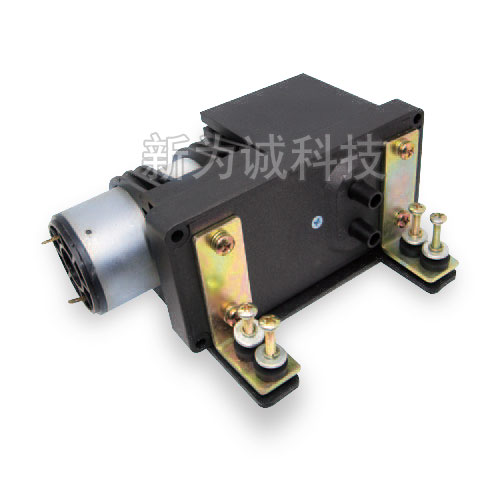

	5.减震套件：1套(免费赠送)
