微型真空泵 SVAJ系列

小体积微型真空泵

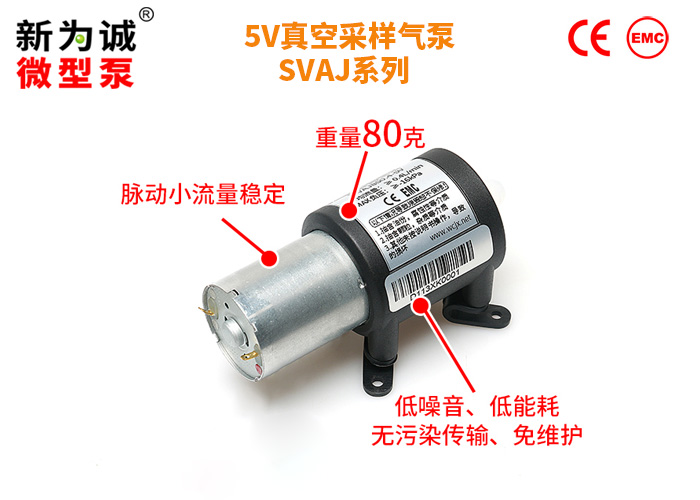

1.新为诚5v真空采样气泵SVAJ，系热销老产品VAJ优化模具升级品，兼顾老客户持续采购和新客户更高质量、可靠性等，进行了保留和改进：参数与VAJ系列保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SVAJ系列，不需要改动原有安装方式，不会增加额外成本......

2.新为诚5v真空采样气泵SVAJ，性价比高(兼具价格和寿命优势)，质量仅80克(不到2两)，超级便携！

3.SVAJ850.4采用优质有刷电机，可昼夜连续运转、性能可靠。体积小，低能耗，广泛用于手持仪器、气体分析仪器等，属我司高性价比产品。

新为诚微型泵通用特点

1.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2.抽气口、排气口必须保持畅通！

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对真空度

（kPa）

(W)

峰值流量

平均流量

SVAJ850.4

≤0.1

≤0.5

≥0.4

≥-16

注：

1、所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、泵的工作允许电压在1.5~6.5V之间，工作电压变化会影响电机转速，从而影响流量大小。但如果实际工作电压＜额定电压，则泵必须在轻负载下启动；一定不能在重负载下还低电压启动！否则，泵在通电时，因启动乏力无法运转或卡转，从而可能导致电机烧毁或寿命提前终结，这类故障将不予质保！

3、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值。

4、表中峰值流量是指用去掉了针型阀的玻璃转子流量计测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)；

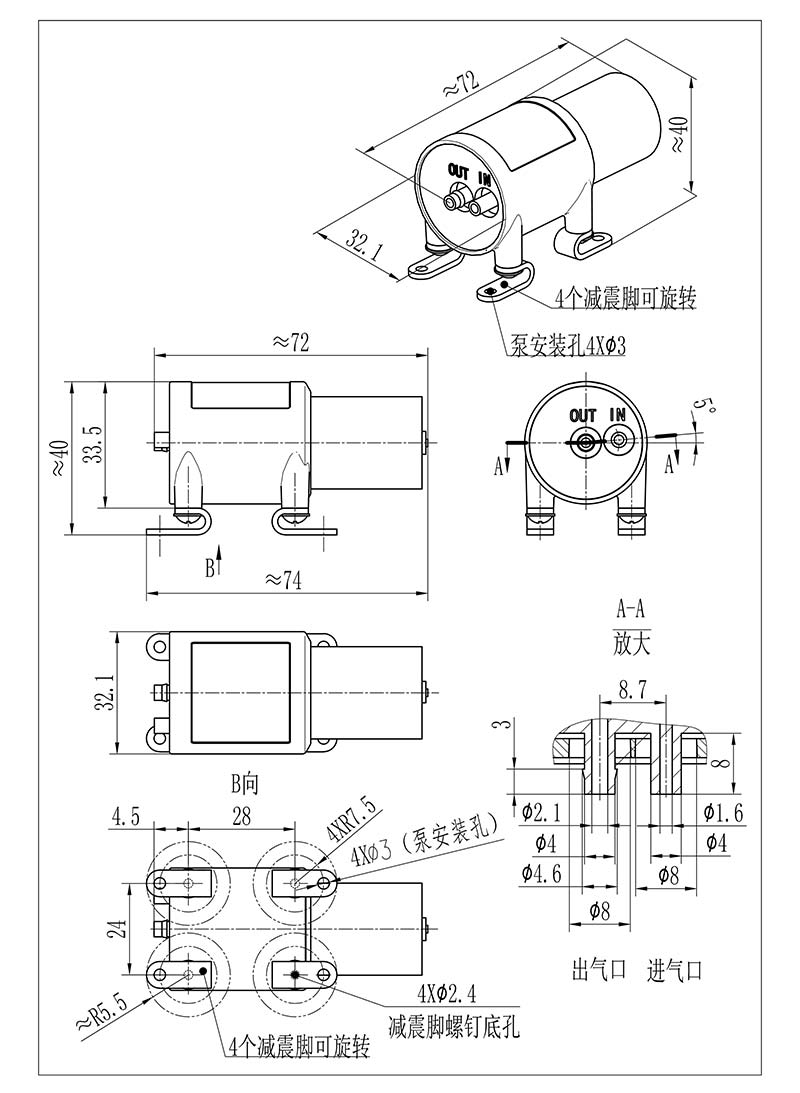

5、【体积、接管】：

1)泵体积(长×宽×高，包容尺寸，单位mm)：72×32.1×40(含减震脚)；

2)抽气嘴尺寸(mm)： ø1.6(内孔)×ø4(外径) ，排气嘴尺寸(mm)：ø2.1(内孔)×ø4.6(外径) ，出水接口形状：防滑凸起式；

3)建议接管(mm)：3*6mm硅胶管；重量：约80克。

4)抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

可靠性寿命说明

型号	测试条件	寿命值（小时）
SVAJ850.4	满载寿命	不能堵气嘴
	空载寿命	4200
	电机寿命	5000

产品寿命测试说明：

1、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

2、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

3、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

4、实验数据来源为新为诚科技老化及寿命实验室及供应商实验室。

工况

1、环境：工作环境温度为0℃～50℃。工作环境的相对湿度≤90%，无结露；泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：泵所抽取的气体必须无腐蚀、不含油分、无固体异物，但允许富含水汽。允许的介质气体温度范围：5℃ ～ 50 ℃。

选型注意

1、SVAJ850.4属于微型气体采样泵，带载能力不强，所以使用时，泵的抽、排气端必须通畅，在抽排气管路中不得有阻尼元件，否则可能损坏该微型泵！如果需要带载能力强的，请选择 FML 或 FAY 或 FKY 或 FCY 系列产品。

2、可用相应电压的电池供电(但不能是干电池)，如需干电池供电型号，请选用微型真空泵V13。

产品材质

1、介质接触到的材料：间规聚苯乙烯树脂（SPS）、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。(待更新)

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.抽气口、排气口必须保持畅通！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.接触者应采取防静电措施！

7.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

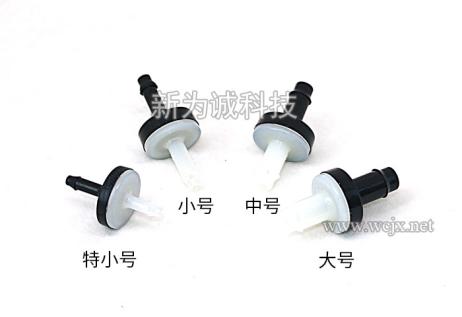

	1.过滤器：1个(赠送) (1)SVAJ系列应该配：“特小号过滤器GA4.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

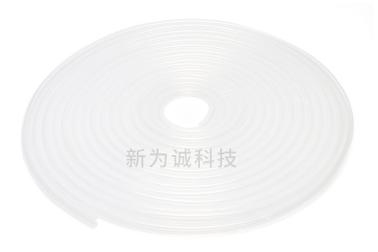

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管

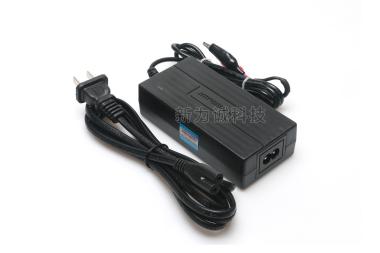

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：5V2A

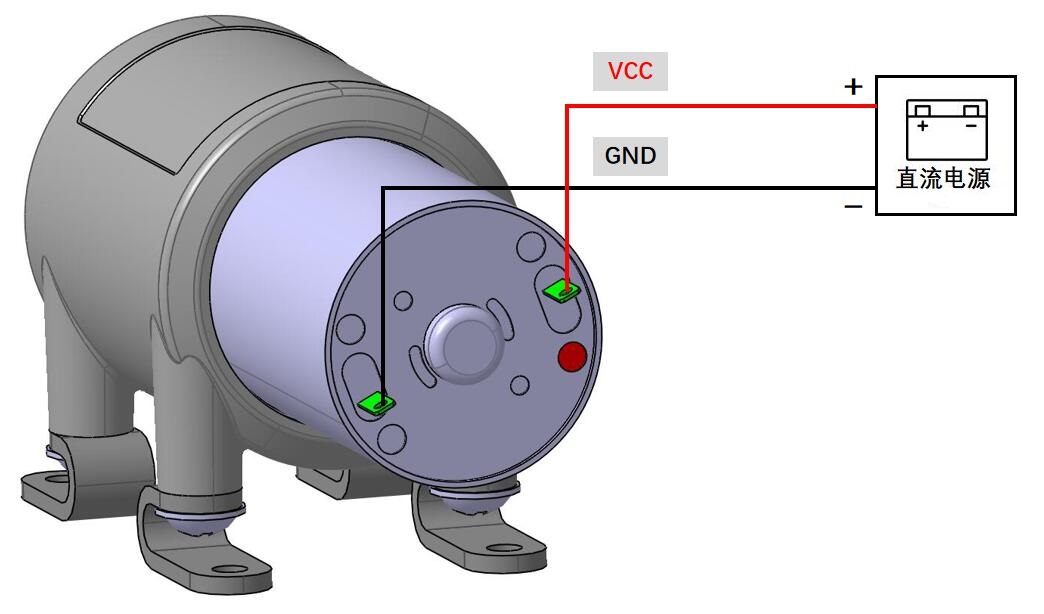

电机引线	连接方法	备注
红线	电源正极,额定电压5V。	靠近红点标记的端子接电源正极！
黑线	电源负极	靠近红点标记的端子接电源正极！
