微型调速真空泵 SVUY系列

小体积、小流量调速真空泵

1.新为诚在线采样真空泵SVUY，系热销老产品VUY6002优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

(1)参数与VUY6002保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SVUY6002，不需要改动原有安装方式，不会增加额外成本......；

(2)对外观、内部密封结构等优化、改进，使外形更美观、合理：例如外壳颜色变更为更耐脏的黑色......

(3)免费升级：新为诚SVUY“全系列”都配备了转速反馈功能(原VUY简化版是没有反馈功能的)；特别适合处于研发期的客户，初期微型泵选型，可选全功能的SVUY简化版，批量定型时再选用品质、寿命更高的标准版、品质版，兼顾价格和品质、降低研发成本！

2.新为诚在线采样真空泵SVUY，可细分为简化版、标准版、品质版；其中简化版性价比MAX，不光能调速，还能转速反馈，且连续运转的寿命可达3500小时，品质版更是延长了质保承诺，质保时间从原来的1年提高到了2年，频繁启停次数更是gao达180万次以上！

3.新为诚在线采样真空泵SVUY，属于三腔泵，故峰值流量和平均流量非常靠近(都是2升/分)，意味着与其他这两者参数相差较大的产品相比，SVUY流量更平稳，脉动更小，更适合有流量平稳性要求的客户和场合。

4.新为诚在线采样真空泵SVUY，仍然采用广受赞誉的nidec品质无刷电机，体积仅约成年人手掌摊开的1/4大小，但这这么小的体积下，除了能提供2LPM的中等流量外，还能提供不低的负压：MAX负压-41kPa，较有竞争力。

自我保护

新为诚SVUY6002系列无刷微型真空泵，具有过热、过载等保护功能（简化版无），保护泵不被轻易损坏：

(1)过热保护：新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：如果有异物落入电机，可能卡死，泵会自动保护停机，避免电机烧毁。

无刷电机，长寿命，低干扰

采用nidec品质无刷电机，具有寿命长，可昼夜连续运转等优点。不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

新为诚微型泵通用特点

1.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2.泵的抽气口、排气口必须保持畅通；对控制电路几乎无干扰！小体积......

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度

（kPa）

(W)

峰值流量

平均流量

SVUY6002

≤0.19

≤2.28

≥2.0

≥-41

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 12V±10%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 12V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V2A电源。

3、该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本！

4、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

5、表中参数是在电机MAX转速时测得。当转速变化时，真空度基本不变；

6、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

7、表中峰值流量是指用去掉了针型阀的玻璃转子流量计测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)；

8、【体积、接管】：

(1)泵体积(长x宽x高，单位mm)：60.5×32.1×40(含减震脚)；

(2)抽、排气嘴尺寸(mm)：

进气嘴ø1.6(内孔)×ø4(外径)；接口形状：直插式；出气嘴ø2.1(内孔)×ø4.6(外径)；接口形状：防滑凸起式；

(3)建议接管(mm)：ø3×ø6硅胶管；重量：约60克。

(4)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置寿命	电机品质	无刷电机 ★	无刷电机 ★★	无刷电机 ★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚性能比较	噪音	不做要求	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0℃～40℃	0℃～50℃	0℃～50℃
	调速功能	有	有	有
	转速反馈信号	有	有	有
	过热保护	无	有	有
	过载保护	无	有	有
	保修	1年	1年	2年
频繁启停参数	寿命	18万次	80万次	180万次
	测试工况	转30秒停30秒	转15秒停15秒	转10秒停10秒
	测试工况	昼夜连续循环，抽气口和排气口保持畅通。
调速器		配TS-F12调速器

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；简化版和标准版噪音数据新为诚不做具体规定，品质版噪音数据请查阅最新资料。

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
SVUY	满载寿命	不能堵死气嘴，保持通畅
	空载寿命	3500	5500	7500
	电机寿命	10000	15000	20000

产品寿命测试说明：

(1)空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

(2)电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

(3)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

(4)实验数据来源为新为诚科技老化及寿命实验室及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度为常温环境型。未特别注明的为常温环境型。

类别	允许的工作环境温度	注意事项
常温环境型（简化版）	0℃～40℃	禁止介质含有油雾、冰粒等固体颗粒！
常温环境型（标准版、品质版）	0℃～50℃	禁止介质含有油雾、冰粒等固体颗粒！

工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质的温度为0℃～50℃，泵所抽取的气体必须无腐蚀、不含颗粒、油分，但抽取的气体允许富含水汽，禁止含有冰粒等固体颗粒。

3、负载：泵的抽气口、排气口必须保持畅通。

选型注意

1、泵的抽气口、排气口必须保持畅通！否则会损坏微型泵。若确实需要，请选择 F25N、SFNY、SFKY、SFCY、F60 等抽打两用微型气泵产品。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

产品材质

1、介质接触到的材料：间规聚苯乙烯树脂（SPS）、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为间规聚苯乙烯树脂（SPS），减震脚的材料为PVC。

噪音

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

信号线说明

警告：

1.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2.切勿将正负极接反，否则将烧毁电机！导致保修失效！

序号	引线颜色	功能	动作电平	其它说明
1	黑	电源线，负极。
2	红	电源线，正极 +12V(±10%)
3	黄	FG反馈信号(电机转速反馈信号，脉冲信号)。电机每转一周输出6个脉冲。	低电平＜0.6V；高电平＜6V，建议取高电平=5V。FG信号的额定电流（Imax）为3mA。	电机内部为漏极开路状态，因此需要在外部进行拉升。电压5V，电阻5.1kΩ。
4	白	脉宽调速（PWM）	0V≤启动≤0.8V 2V≤停止≤5V	通过PWM来改变电机转速、调节流量。PWM输入信号频率建议定在这个范围内：15kHz～25kHz。不能用该端口来控制泵的启停。

调速接线实例之一：
例如，用信号发生器输出一个方波信号，高电平为5V，必须设置直流偏置电压为2.5V(相当于设置了低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20KHz，信号发生器正极接WUY泵的白线；负极接黑线(电源负极，公共负极)，初始低电平占空比为80%(不宜过低，万一负载较大，有可能启动不了，而不是不能调速)，可调节占空比改变电机转速，占空比和转速成正比(如果是高电平的占空比，那就是和转速成反比).....

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	对于有“黄线”版本的，若无需转速反馈，请把它绝缘包扎。
白线	电源负极
黑线	电源负极

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

该系列产品有3种操作模式：（1）定速、（2）PWM调速、（3）PWM调速和FG信号反馈。

定速简易接线

图5-1 定速简易接线示意图

说明：当不需要使用调速功能时，红色线接电源正极，黑色线和白色PWM信号线一起连接电源负极；建议引出地线可靠接地，黄色线必须绝缘包扎！微型泵将以额定转速进行工作。

PWM调速接线

图5-2 PWM调速接线示意图

说明：如需使用PWM调速功能，需要使用支持PWM信号输出的上位控制器（函数信号发生器、MCU、PLC等控制器），将信号源输出连接白色PWM输入信号线，并将PWM信号源地与直流电源负极进行连接。黄线必须绝缘包扎。

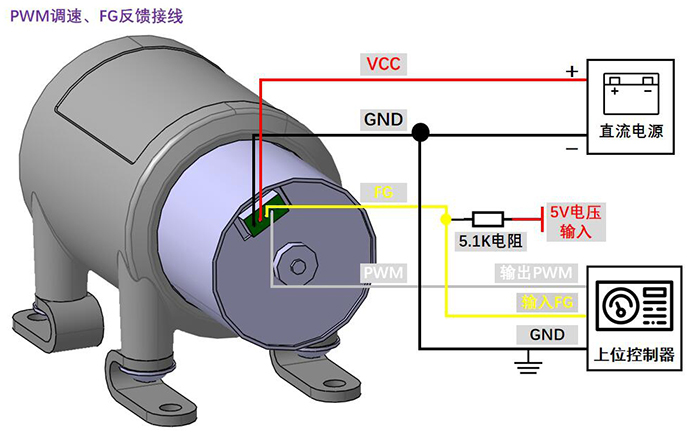

PWM调速、FG反馈接线

图5-3 PWM调速、FG反馈接线示意图

说明：当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接白色PWM输入信号线，并将PWM信号源地与直流电源负极进行连接，黄色FG反馈信号需要通过5.1kΩ电阻后再接DC5V进行拉升，然后再接入上位控制器的FG信号输入端；若使用我公司配套专用调速器，则无需额外进行上拉。

电机原理图及外围电路说明

图5-4 电机原理图

1、如图所示的几处端口必须连接肖特基二极管，原因：电机内部的功能控制和驱动都是MOS管，其输入阻抗很高，必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。肖特基二极管与输入到泵各个端口的方波，是并联关系(不可串联，否则可能导致无法正常工作甚至烧毁电机，将导致失去正常的免费质保)！例如：如果要接PWM端调速，肖特基二极管的阴极就接PWM端，阳极接泵的负极(黑线，公负，也即接地)！

2、对控制电平的要求：0V≤低电平≤0.8V ，2V≤高电平≤5V；

3、FG端口为电机转速反馈信号，在应用中应注意：FG信号输出端为漏极开路，用户需连接一只上拉电阻5.1kΩ，如上图，是一个应用实例。

电机启动电流说明

图5-5 启动电流示意图

1、该系列泵启动电流（Imax）为1A，持续时间＜10ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的最大电流。该电流是电机生产商决定的电机的基本参数。

3、在使用中接通电机的同时，同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多。

因此对启动电流有限定的用户，需控制泵的启停时，应控制电机的“启/停”功能端子，而不能控制电流的通断。

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.抽、排气端必须保持通畅，否则会损坏微型泵！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.内置精密控制电路，需配套高品质开关电源或直流稳压电源使用！

7.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)SVUY系列应该配：“小号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V2A
