微型真空水泵 SWAJ系列

便携式迷你水泵

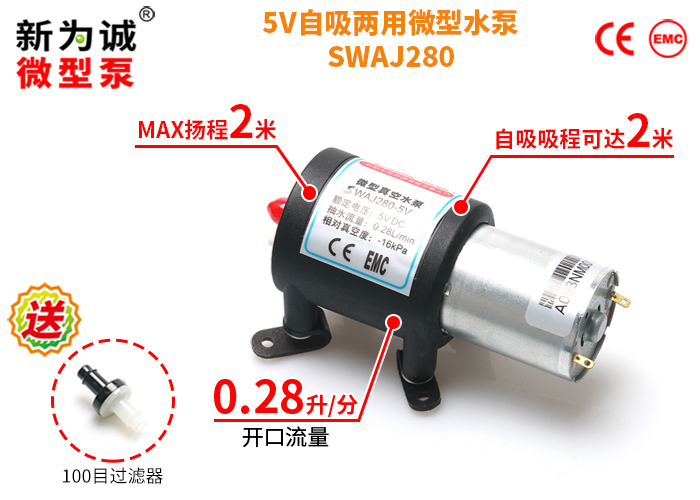

1.新为诚5v自吸两用水泵SWAJ，系热销老产品WAJ优化模具升级品，兼顾老客户持续采购和新客户更高质量、可靠性等，进行了保留和改进：参数与WAJ系列保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SWAJ系列，不需要改动原有安装方式，不会增加额外成本......

2.新为诚5v自吸两用水泵SWAJ，性价比高(兼具价格和寿命优势)，质量仅80克(不到2两)，非常便携！

3.小流量(280ml/Min)，又具备一定的扬程：2米；且具备可靠迅速自吸能力，吸程可达2米，袖珍体积(仅1/4普通人手掌大)，可用于水采样分析等的昼夜不停连续运转场合；

4.新为诚5v自吸两用水泵SWAJ，属于较特殊的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；既可抽水、也可抽气；无油不污染介质、免维护......

新为诚微型泵通用特点

1.既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。抽气时允许气体富含水汽；

2.低噪音，低能耗。可任意方向安装；无污染传输，免维护；

关键参数

型号

作真空泵时

作水泵时

额定电压

(V DC)

负载电流

（A）

平均流量(L/min)

负压（相对压力）

（kPa）

额定电压

(V DC）

负载电流

(A)

开口流量(L/min)

吸程

(M)

MAX扬程

(M)

SWAJ280

≤0.1

≥0.4

≥-16

≤0.22

≥0.28

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、泵的工作允许电压在1.5~6.5V之间，但如果实际工作电压＜额定电压5V，则泵必须在轻负载下启动；一定不能在重负载(如管子比较长、吸水或排水高度比较高等)下还低电压启动！否则，泵在通电时，因启动乏力无法运转或卡转，从而可能导致电机烧毁或寿命提前终结，这类故障将不予质保！

3、电压变化会影响电流、流量大小，但压力基本不变。

4、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做；

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

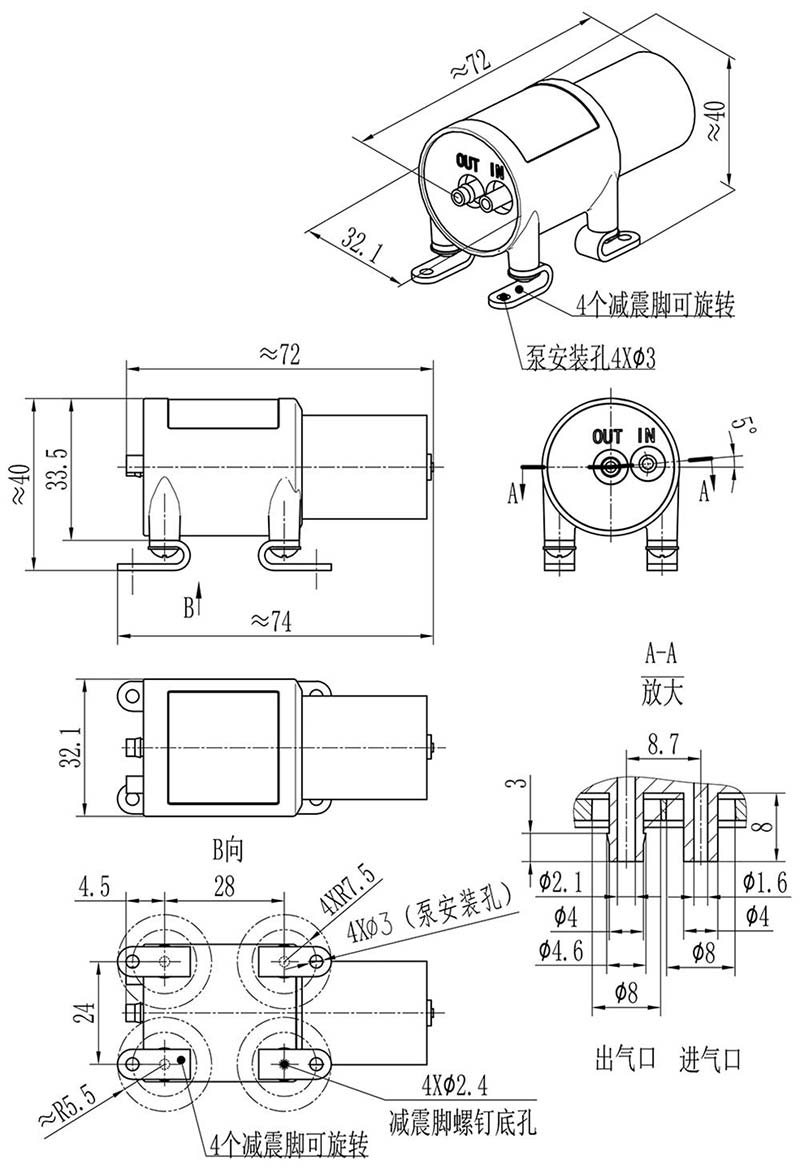

6、【体积、接管】：

1）泵体积(长×宽×高，包容尺寸，单位mm)：72×32.1×40(含减震脚)；

2）抽、排气嘴尺寸(mm)：ø2.1(内孔)×ø4.6(外径)，接口形状：进水口-直插式，排水口-防滑凸起式；

3）建议接管(mm)：ø3×ø6硅胶管；重量：80克。

4）抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

微型真空水泵抽、排水试验

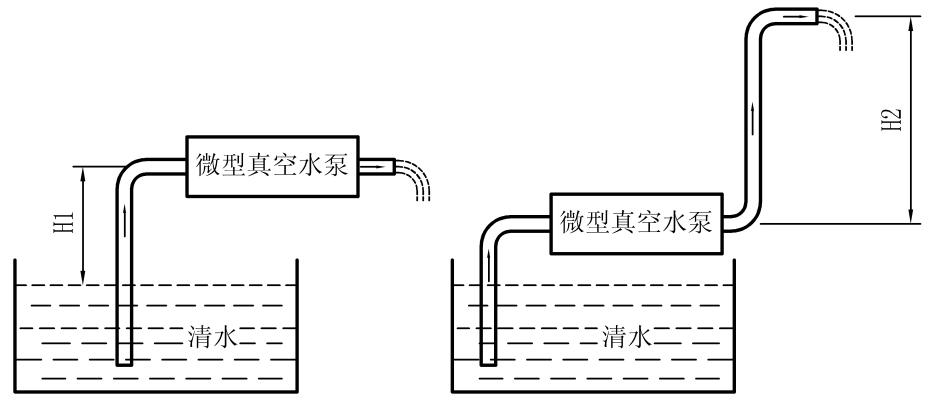

抽水、排水高度示意图

1、说明：

(1)抽取的介质为清水，所有接管均使用硅胶软管，内径3mm。

(2)所有接管均使用柔软胶管，内孔φ3mm；测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm 。

2、试验数据:

型号

吸程H1

（m）

吸程流量

（mL/min）

扬程H2

（m）

扬程流量

（mL/min）

SWAJ280

＞50

＞200

注：

(1)吸程H1和扬程H2值的定义见上图
(2)该数据可能随产品改进会有所变化，恕不另行通知。
(3)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

可靠性寿命说明

型号	满载寿命（抽水）	空载寿命（抽气）	电机寿命
SWAJ	1200	4200	5000

产品寿命测试说明：

1、满载寿命测试工况：进水口连接软管并浸入自来水液面下，使泵工作24小时不停机连续运转抽水；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、工作环境：环境温度：0～50℃（无结露），泵不宜在室外日晒，应在清洁无腐蚀的环境中工作。环境相对湿度≤90%。

2、泵所抽取的气体或液体必须无腐蚀、不含油分、无固体异物、非高黏度液体，允许介质液(气)体温度范围：0℃ ～ 50 ℃。

选型注意

1、作气泵使用时，抽气口可以堵塞，但施加的负载不能超过泵的MAX负压，排气端必须保持通畅！否则会损坏微型泵。若确实需要，请选择 F25N、SFNY、SFKY、SFCY、F60 等抽打两用微型气泵产品。

2、作水泵使用时，抽、排水端都必须保持通畅。若排水端需要短暂(≤10分钟)堵死或短暂带大负载，请选择 SWJY、SWKY 或 SWNY 、W36等调速无刷微型水泵系列产品。若需要流量、压力较大微型水泵，请选择 ASP、BSP、CSP、HSP-T、PSP等系列微型水泵产品。

3、低电磁干扰型：不可定做，如有需要请选择我司无刷微型水泵，都是较低干扰产品。

4、可用相应电压的电池供电。

5、真空度值越小抽吸能力越强，详见微型真空泵常识。

6、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：间规聚苯乙烯树脂（SPS）、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体部件的材料为间规聚苯乙烯树脂（SPS）；减震脚的材料为PVC。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.作真空泵使用时，抽气口可以堵塞，排气口必须保持畅通！否则会损坏微型泵。

4.作水泵使用时，作水泵使用时，抽水口和排水口都必须保持畅通！

5.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.配套管路元件及容器必须有足够的强度，确保人身安全！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

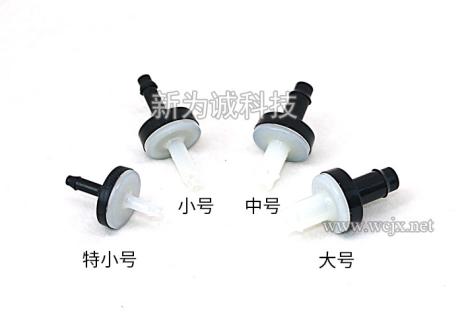

	1.过滤器：1个(赠送) (1)SWAJ系列应该配：“特小号过滤器GA4.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

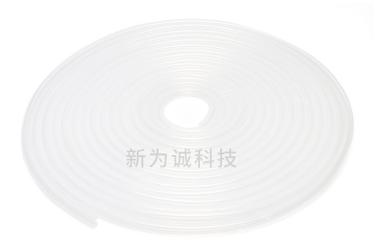

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：5V2A

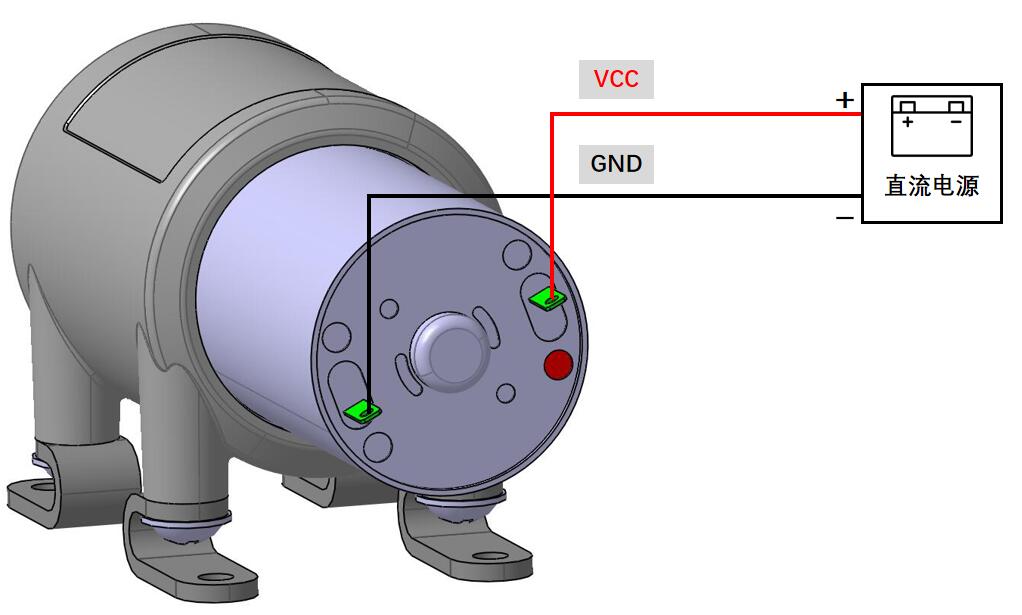

电机引线	连接方法	备注
红线	电源正极	靠近红点标记的端子接电源正极！
黑线	电源负极	靠近红点标记的端子接电源正极！
