微型泵专用调速器 TS系列

触摸屏调速器特点

1.专门与新为诚微型调速泵(调速微型水泵、调速真空泵、调速微型气泵)配套，功能较全，可通过控制微型泵无刷电机转速，从而调节泵的流量、压力等参数；

2.继承了广受欢迎的“工作状态记忆”功能(原TWS-2调速器功能，但已停产)：可智能记忆断电前的工作状态：例如调好的转速、断电前是处于“暂停”或“工作”状态的，下次通电后直接恢复到原来状态工作！避免了老式调速器通电后，还必须按一下启停按钮才能运转的尴尬。

3.全新触控方式，可触摸调控泵启停和转速大小，实时显示当前泵电机转速。从原来调速器的数码管显示方式(仅能显示转速)，升级为中文液晶大屏幕；转速、调控、报警等功能全部集于中文屏幕，更方便观察、调节；档次更高，质量更好。

4.智能稳速：内部采用闭环控制算法，实时监测和调整电机转速，自动稳速功能，使泵的输出更稳定：

可克服外部条件变化带来的影响，智能调节，确保泵的转速恒定，使泵输出更稳定。采用闭环控制原理，高频侦测转速数据并与设定值对比，然后自动进行调速，使转速稳定在设定值。

5.电路输入采用全数字信号控制，抗干扰能力强，工作稳定可靠。

6.采用开放式安装孔设计，用户可根据自己的实际情况选择适合的安装方式，配有防松螺母，安装后不易松动，免除后顾之忧。

7.适合对以下客户群：

(1)对从新为诚购买的无刷微型泵有调速要求，但有没时间和精力开发或者不擅长的；(2)希望调速，但对调速器的稳速、精度、转速记忆有较高要求的客户群。

调速功能

与新为诚微型调速泵配套，可以实现对微型泵电机转速的调节，从而调节泵的输出流量。

告警功能

出错报警代码，让解除故障更快捷，可以对照故障代码表，迅速排除故障，大大提高效率，减少返修时间和成本！

自我保护

自带过热、过载、过流保护功能，能有效防止泵意外损坏；防误碰保护可避免误操作：只有手指接触到触摸屏2-3秒后调节才起作用。

状态记忆功能

每次上电时，调速器都会自动按上次断电前一瞬间的状态给泵输出信号，使泵继续按上次的状态运行，包括记忆运转与否和记忆转速。

关键参数

调速器型号	电压(DC)	适用新为诚无刷微型泵型号	转速可调范围(r/min)	备注
TS-C24	24V	FNY、VLK、VLC、VBY、WNY系列的24V产品； SFNY、SVLK、SVLC、SVBY、SWNY系列的24V产品 V26、V30、F35系列中的基础型简化版，定做调速24V产品。实例：F35H-JJ-24V(定做PWM调速)。	约700～3100	特别注意区分电压，否则将烧毁电机，不属于正常质保范围！
TS-D12	12V	FNY、VLK、VLC、VBY、WNY系列的12V产品； SFNY、SVLK、SVLC、SVBY、SWNY系列的12V产品 V26、V30、F35系列中的基础型简化版，定做调速12V产品。实例：F35H-JJ-12V(定做PWM调速)。	约700～2500	特别注意区分电压，否则将烧毁电机，不属于正常质保范围！
TS-E12	12V	FML、VML、F25N系列； W24D210、W25N的标准版或品质版(仅用于抽气，不能用于抽水或液体时调速)。	约1300～2600	W25N、W24D210 属于单腔泵，抽水负载较大，调速易引起报警。
TS-F12	12V	VUY、SVUY系列； WUY、SWUY系列标准版或品质版(仅用于抽气，不能用于抽水或液体时调速)。	约1500～5600	SWUY、WUY抽水负载较大，调速易引起报警。
TS-G12	5V	V24D、F24D、系列的标准版或品质版(5V产品)及W24D20(仅用于抽气，不能用于抽水或液体时调速)。	约2000～3600	V24D/F24D简化版不能调速，且W24D20属于单腔泵，抽水负载较大，调速易引起报警。

注：

1.WJY、WXY、WKY、WQY、SWJY、SWKY等系列无刷水泵，VKY、FKY、SVKY、SFKY等系列无刷真空泵或气泵无法调速，也无法使用调速器！

2.抽水时因负载大，转速范围会有所变窄，此为正常现象，并非故障，敬请知晓！

3.新为诚TS调速器配备了一块触控液晶中文大屏幕，对供电的直流电源的各项指标，如抗干扰、过载能力等要求很高，否则易造成液晶触控屏工作失灵等故障，故建议一定要采用新为诚专门定做的，通过各项严苛指标检验的，配套开关直流稳压电源(目前优惠推广期：买一台TS系列调速器就送一台电源，推广期结束后需要单独购买)！

4.新为诚微型泵V24D、F24D、W24D20的额定电压为5V，使用调速器时需要将调速器连接12V电压，调速器会自动适配并输出5V电压！

5.新为诚微型泵V24D、F24D、W24D20等简化版无转速反馈功能，不可匹配TS-G12型调速器，如需调速功能请选择功能更多、寿命更好的标准版或品质版！使用时，需要将TS-G12调速器4根控制线分别与泵上对应颜色线一一对应缠绕或焊接后绝缘包扎！

6.不同系列的泵所匹配的调速器是不同的，订购时请一定正确选择，否则接错后有可能烧毁泵和调速器，将不属于免费质保范围！

7.转速可调范围仅代表本型号调速器调整范围，不代表对应泵产品允许的转速范围！(例如重载下，WUY等带载能力一般的微型泵，就不能调到最低转速，否则有可能烧毁！)

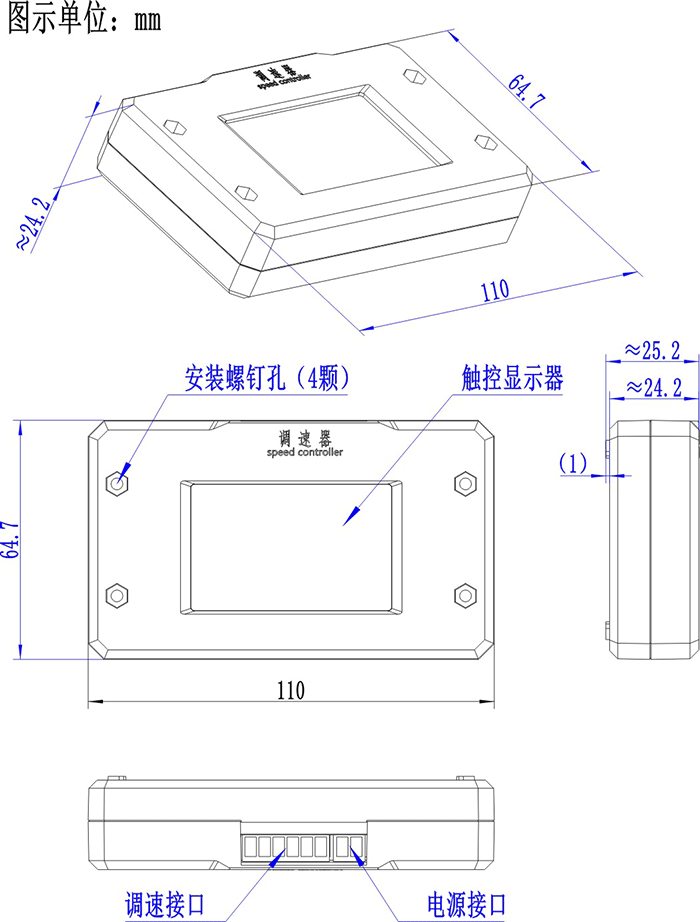

8.调速器尺寸(mm)：110×65×26，重量：约130克(含安装螺钉，不含电源)；含电源为：约540克。

触摸屏调速器TS与其他类别调速器对比

	触摸屏TS	稳速通用型TAA	完整版稳速型TWS-2
显示方式	中文加数字	仅数字显示转速	仅数字显示转速
转速调节方式	数字精确设定	数字精确设定	数字精确设定
转速记忆功能 (断电记忆功能)	√	√	√
工作状态保存后是否能自动恢复	√	×	√
是否有稳速功能	√	√	√
调节精度(误差范围)	几十RPM	>100RPM	>100RPM
配套的调速泵版本	后期几乎可以和所有的新为诚调速微型泵配套	可与新为诚简化版(带反馈功能)、完整版调速泵配套	只能与新为诚完整版调速泵配套
生产情况	正式推出后，大量生产	接近停产	停产

使用说明

液晶调速：通过触控液晶屏，实现对泵的启停控制和对泵电机的转速控制。通过调节泵的电机转速来改变泵的流量。另外，当泵出现不同故障时会显示不同的报警代码，故障处理更加迅速、方便，不必寄回新为诚科技就可迅速排除故障！

接线与操作说明

调速器接线示意图

说明：红色线连接电源正极，黑色线连接电源负极，电机与调速器电路板连线通过配套线束连接，再通过触控液晶屏控制泵的运行。

注：电源端负极可靠接地，有助与提高使用可靠性！

调速器显示示意图

说明：连接好调速器、电源和泵后，通上电。长按电源键2～3秒，控制泵的启停。按【＋】加速键，增加电机转速，间接增加泵的流量。按【—】减速键，则降低电机转速，间接减少泵的流量。

调速器信号定义:

引脚	输入	信号定义	输入信号说明
1	VCC	12/24V	额定12/24V，依照型号不同
2	GND	接地

告警与处理

工况	告警显示	告警代码	告警原因	故障处理
电源过压	“电源” 闪烁	EE01	直流电源输出电压大于正常电压范围。	1、检查电源的输出电压，重新上电。 2、频繁告警，请联系新为诚客服。
电源欠压	“电源” 闪烁	EE02	直流电源输出电压小于正常电压范围。	1、检查电源的输出电压，重新上电。 2、频繁告警，请联系新为诚客服。
电源输出功率不足	“电源” 闪烁	EE03	直流电源输出功率无法达到泵运转功率要求或电源输出稳定性较差。	1、更换输出功率更大的直流电源。 2、联系新为诚公司购买配套电源。
过载	“过载” 闪烁	EE11	泵工作负载过大，可能导致泵永久损坏。	1、检查管路是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。
电机异常停转	“电机” 闪烁	EE31	电机堵转，转速反馈异常。	1、检查管路负载是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。
电机转速偏移大	“电机” 闪烁	EE32	实际转速与设定转速偏移偏大。	1、检查管路负载是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。

安装说明

调速器安装时可根据实际需求，选择将调速器安装在固定板上方或下方，也可以选择将螺栓从调速器正面插入安装或背面插入安装。购买时配有4套螺母、螺栓，具体的安装孔位及数量也可以根据实际需要选取。

示例1：调速器安装在固定板上方

安装步骤：将螺栓由调速器上端插入调速器相应孔中；再将调速器上的螺栓穿过固定板的相应孔中；最后将防松螺母拧紧在螺栓上。

示例2：调速器安装在固定板下方

安装步骤：将螺母由调速器下端向上放入调速器相应孔中；将螺栓从调速器上端向下先后穿过固定板、调速器的相应孔，直到拧紧在螺母上。
