无刷微型真空泵 V26系列

调速无刷微型真空泵V26

1、新为诚V26系列微型调速真空泵，系原热销VLC系列升级品，从仅有一种PWM调速，升级为触摸屏、旋钮、频率3种调速方式可选；从仅有一种尼龙宝塔接头，升级为自带Rc1/8内螺纹接口，标配不锈钢宝塔气嘴接头，还可选配Rc1/8快插接头，高达3种接头转换方式，总有一款适合您！

2、新为诚V26采用品质无刷电机BLDC，但大大强化了电气性能，增加了更多保护；并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版；再根据是否调速，及调速方式等进一步细分为：基础型、旋钮调速型、频率调速型、ding配型......丰富的功能，覆盖面更广，使用更方便！

3、新为诚V26系列中，大流量产品V26L微型真空泵，MAX负压可达≥-30kPa，峰值流量≥3.6L/Min(平均流量≥2.4L/Min)，属目前无刷调速微型真空泵中，中小负压、流量产品；

4、V26品质版，非常适合频繁起停或长期连续运转工况，满负载下连续运转寿命可达12000小时！

自我保护

1、新为诚V26调速微型真空泵，简化版仅具备过载、过热保护，其他版本具备以下5大完善自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命：

(1)过热保护：新为诚微型泵V26电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.如果有异物进入V26电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载太大，V26处于过载状态，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：微型泵V26的正负极接反，不会烧毁；

(4)欠压、过压保护：直流电压范围11V～13V(12V泵)或22V～27V(24V泵)，不在这个范围都会报警(指示灯变红或触摸屏显示错误代码)；

不同类型优点

新为诚V26系列无刷微型真空泵，四种类型各有千秋：

1、简化型：无法调速，但性价比高(适合低成本用户)，质量、功能等各项指标中等偏上，操作简单......；

2、旋钮调速型: 可调速，采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过顺时针、反时针旋转旋钮，来控制转速加和减，按下按钮控制微型泵启停，且具有工作状态记忆功能！；

3、频率调速型：可调速，外接方波信号，通过改变信号的“频率”实现调速，并且内置闭环控制功能，尽量保证转速和输出稳定，且具有工作状态记忆功能；

4、ding配型：可调速，功能MAX、寿命MAX的型号，既可直接使用液晶触摸屏调速(高精度调速可达10RPM/次，可记忆工作状态)，并可根据液晶屏故障代码，迅速排查故障，大大缩短维护时间；又可外部频率闭环调速，还可用频率控制泵启停、FG电机转速反馈.......

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽气端可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！小体积......

调速功能

可通过调节电机转速来改变泵的流量。ding配型配备液晶触摸屏与调速信号接口，既可通过触控液晶屏进行启停控制和调速，也可以通过频率信号进行调速与起停控制。旋钮调速型产品具备外接调速旋钮，可以和控制调节泵的转速与启停。频率调速型产品可通过用户输入频率信号进行调速与启停控制。不同调速方式的具体使用方法请查阅第5章接线说明。

报警功能

1、旋钮调速型和频率调速型配有工作指示灯，通过指示灯颜色变化，实现泵工作状态的反馈：

a、绿灯常亮时，表示电路正常通电，泵处于未工作状态；

b、绿灯闪烁时，表示泵正常工作；

c、红灯常亮时为异常状态，表示泵未正常工作；

d、正负极接反时指示灯不亮，泵不工作，但不会损坏泵。

2、ding配型配有液晶显示屏，出现不同故障会显示不同的报警代码，故障处理更加方便。（下图仅用作示意，具体参照第5章告警与处理。）

关键参数

型号	额定电压（V DC）	负载电流（A）	功率	流量（L/min）		MAX相对真空度（kPa）
型号	额定电压（V DC）	负载电流（A）	(W)	峰值流量	平均流量	MAX相对真空度（kPa）
V26L	12	≤0.35	≤4.2	≥3.6	≥2.2	≥-30
V26L	24	≤0.21	≤5.04	≥3.6	≥2.4	≥-30
V26M	12	≤0.33	≤3.96	≥2.8	≥1.5	≥-26
V26M	24	≤0.21	≤5.04	≥3.0	≥1.8	≥-26
V26S	12	≤0.30	≤3.6	≥1.8	≥1.1	≥-19
V26S	24	≤0.21	≤5.04	≥2.0	≥1.2	≥-19
V26LB	24	≤0.3	≤7.2	≥3.2	≥2.0	≥-30

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±10%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值；

3、表中参数是在电机MAX转速时测得。当转速变化时，压力/真空度基本不变；

4、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)。

6、该系列微型泵根据流量不同：

(1)流量不同可分为：大流量-L，中流量-M，小流量-S；

(2)按性能、寿命、生产工艺、调试等不同，可分为简化版(简称J，下同)、标准版(B)、品质版(P)；

(3)根据功能不同进一步细分为基础型(J)、旋钮调速型(X)、频率调速型(H)、ding配型(D)；结合版本组合为：

简化版-基础型(JJ)、标准版-旋钮调速型(BX)、标准版-频率调速型(BH)、品质版-旋钮调速型(PX)、品质版频率调速型(PH)、品质版-ding配型(PD)；

(4)是否可定做不同材质：

①型号中带有后缀“B”的，可定做耐腐蚀材质(隔膜/单向阀材质：FKM(氟橡胶))；

②无后缀的，默认为：隔膜/单向阀材质：EPDM。

(5)实例(订购时，请一定注明具体流量、版本后缀！)：

①V26M-JJ-24V，意为V26微型真空泵中，中流量、简化版-基础型，DC 24V供电；

②V26S-PD-24V，意为V26微型真空泵中，小流量、品质版-ding配型，DC 24V供电，品质MAX高，功能MAX齐全产品。

③V26LB-BH-24V，意为V26微型真空泵中，大流量，定做隔膜/单向阀材质为FKM(氟橡胶)，标准版-频率调速型，DC 24V供电。

7、客户自行配备直流电源注意事项：

(1)简化版：因启动电流较大，为保证泵的正常运转，客户自配直流稳压电源时，电流应该超过1.5A，如24V2A以上的开关直流电源(过载能力要强)，建议选配新为诚专门定做开关直流稳压电源JF-24V1.5A。

(2)标准版、品质版非液晶屏型号：因内部有精密控制电路用于旋钮调速或频率调速，对直流稳压电源本身的各项指标有一定要求，如需要有可靠稳压功能；过载能力、过流保护较大的开关直流稳压电源，故建议客户自配直流稳压电源时，电流应多留余量，超过3A，如24V4A以上的开关直流电源(过载能力要强)，且必须带有地线可靠接地，否则可能因电源自身干扰过大造成泵无法正常工作(注意，这并不是泵的质量问题)！建议选配新为诚专门定做开关直流稳压电源JF-24V3A。

(3)品质版ding配型：因配有液晶触控屏，对直流稳压电源本身的各项指标如较低干扰、过载能力强等要求很高，否则易造成工作失灵等故障，故工作在“不调速或触摸屏调速模式”时，建议一定要采用我司专门定做的，通过各项严苛指标检验的开关直流稳压电源24V1A(目前推广期，新为诚电源免费赠送中，后期收费)！且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地，不能虚接悬空；插线板上不能接有干扰源、优先插入房屋墙壁插座等......)，否则触摸屏可能因干扰失灵(工作在“频率调速模式”时，需客户自行按以上原则配备直流电源)......

8、【体积、接管】：

(1)泵体积(长x宽x高，单位mm)：默认接头为“不锈钢”宝塔；

基础型：89.3×48×80.7(含减震脚)；旋钮/频率调速型、ding配型：≈90.8×48×68.7(含减震脚，不含接头长度)；

(2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10(外径)，接口形状：防滑凸起式(抽排气嘴一样)；材质：不锈钢。

(3)建议接管(mm)：ø7×ø13硅胶管；泵重量：简化版约280克；其他版本约300克；

(4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

版本说明

性能版本	简化版	标准版	品质版
寿命	★★	★★★	★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
参数一致性	★	★★	★★★
抗电磁干扰	★	★★	★★★
工作环境温度	0~40℃	0~50℃	0~50℃

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数，品质版＜标准版＜简化版(但个体差异除外)，但新为诚不提供具体分贝数。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
V26S V26M V26L	满载寿命	5000	8000	12000
	空载寿命	8000	12000	18000
	电机寿命	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：封堵抽气口，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

类型说明

类型	功能与配置
基础型	配置无刷电机、寿命长、电磁干扰小，不可调速。
旋钮调速型	配备工况指示灯和调速旋钮开关，通过旋钮调整转速和启停。
频率调速型	配备工况指示灯，配备信号端口通过输入频率信号调整转速和启停。
ding配型	ding配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了频率调速和转速反馈信号端口。

销售产品表

版本类型	简化版	标准版	品质版
基础型	√
旋钮调速型		√	√
频率调速型		√	√
ding配型			√

注：上表打勾的表示有对应产品，未打勾的表示没有对应产品。（上表不包含定做产品）

工况

1、环境：该系列泵简化版的工作的环境温度为0℃～40℃，标准版与品质版的工作的环境温度为0℃～50℃。所有该系列泵工作环境的相对湿度≤90%，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

3、高温型：该系列产品按可承受的介质气体温度分为常温介质型(简称“常温型”)和高温介质型(简称“高温型”)两种。未特别注明的为常温型。

对介质温度有特殊要求的客户，可定做高温型，但仅品质版可定做高温型！订购品质版高温型产品需特别标明：

如V26L-PD-24V(品质版-ding配型+高温介质型）；

类别

允许的介质温度

注意事项

常温介质型

（简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型

（品质版）

0℃～100℃

产品材质

1、介质接触到的材料：

泵头：增强尼龙，隔膜/单向阀：EPDM橡胶，宝塔接口：不锈钢。隔膜/单向阀可定做FKM(氟橡胶)，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

选型注意

1、负载：

(1)泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作。

(2)泵的排气端必须通畅，在排气管路中不得有阻碍气体排出的元件！否则请选择 F25N 或 F35 或 FKY 或 F50 或 FQY 系列产品。

2、内置精密控制电路，需配套品质开关电源或直流稳压电源使用！该系列泵若未使用新为诚配套电源时，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识.

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

噪音

(1)新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

(2)当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

(1)V26S-12V真空度-流量曲线图

V26S-24V真空度-流量曲线图

(3)V26M-12V真空度-流量曲线图

(4)V26M-24V真空度-流量曲线图

(5)V26L-12V真空度-流量曲线图

(5)V26L-24V真空度-流量曲线图

启动电流曲线

启动电流曲线在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

基础型

引脚

输入

定义

输入信号说明

1红

VCC

24V或12V电源输入

额定电压24V±10%

或12V±10%

2黑

GND

电源地

连接直流电源负极

表5-1 基础型接线说明

说明：

1.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2.禁止正负极接反，否则将会烧毁电机！

3.用户在接线前，需根据铭牌标签确定输入电压为24V型号或12V型号，错误的输入电压会导致产品损坏并不在保修范围内。

旋钮调速型

采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过向右向左旋转旋钮来控制转速加和减，按下按钮控制微型泵启停。

图5-1 旋钮调速接线图

注：上图线色与实物线色可能不同，按上图线序连线。

电源端红色线连接直流电源的正极，黑线连接电源负极，调速端通过线束与旋钮电路板连接。
该型号泵标配一块调速旋钮开关（旋转编码器），右旋编码器上的旋钮增大转速，当增大到MAX转速时继续右旋转速保持MAX值。左旋旋钮减小转速，当减小到MIN转速时继续左旋流量保持MIN值。
按压旋钮可控制泵启停。
该泵还具有记忆功能，当泵启动时，泵将按照上次停转前的转速运行。

接插件	引脚	输入	定义	输入信号说明
5Pin接线端	1-5	旋钮调速	旋钮调速开关插件	通过5Pin 线束连接旋钮调速开关
2Pin接线端	1	VCC	24V或12V电源输入	额定电压依型号不同24V±10%或12V±10%
2Pin接线端	2	GND	电源地	连接直流电源负极

表5-2 旋钮调速型接口定义表

附：调速旋钮开关安装说明：

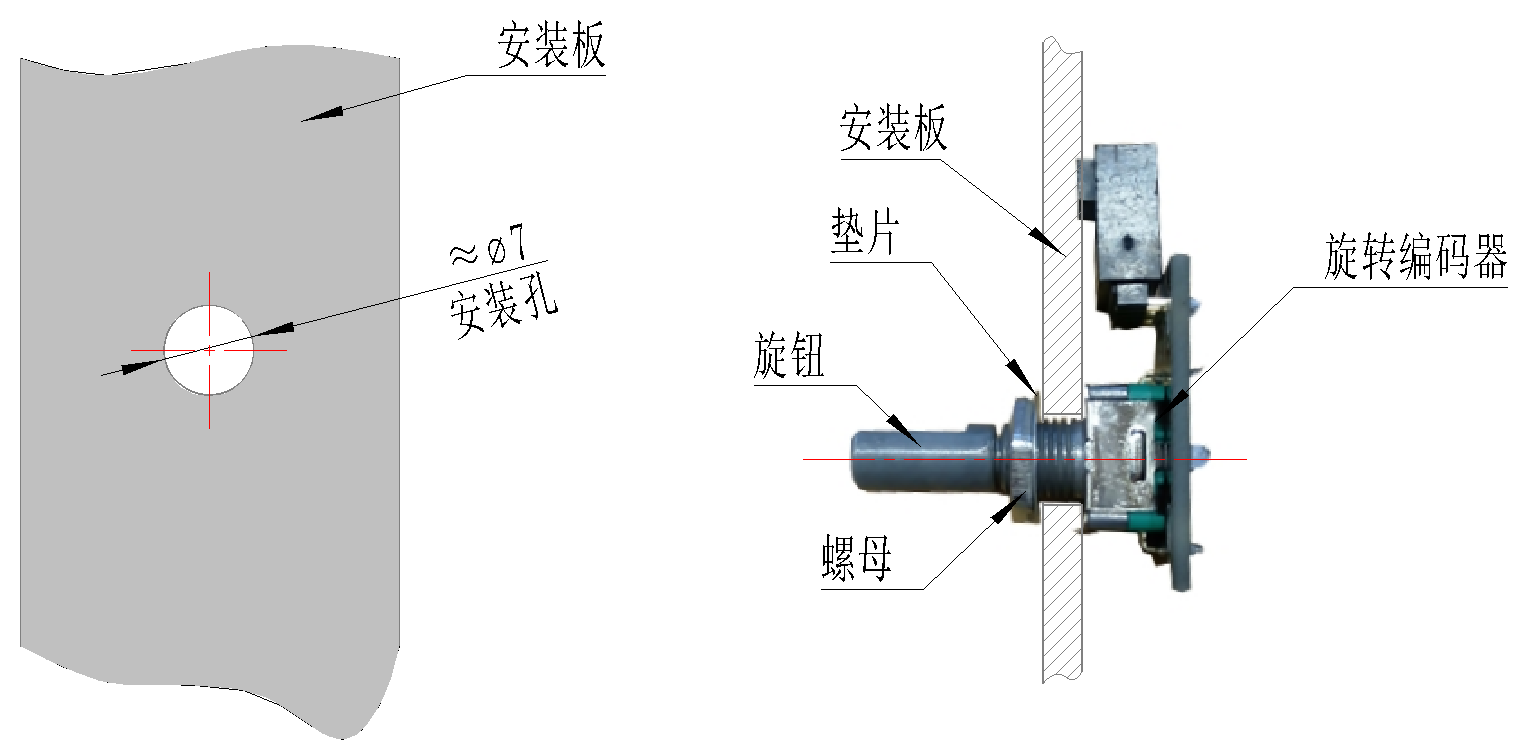

（1）螺母安装：先在安装板上开好一个直径约7mm的孔，然后拧下编码器上的螺母并取下垫片，将编码器的旋钮插进安装板上开好的孔中，再装上垫片，拧回螺母。

图5-2 编码器螺母安装示意图

螺钉安装：用两颗3mm的螺钉分别穿过调速旋钮开关螺钉孔、垫圈，然后固定到安装板上。

图5-3 编码器螺钉安装示意图

注：由于调速旋钮开关背面有凸起的焊头不易安装，因此在购买时我们将赠送2个Φ3*Φ7*3的绝缘垫圈。螺钉通常用两颗M3即可，因为不同客户安装的方式不同使用的螺钉也不同，所以并没有配有相应的螺钉。

频率调速型

图5-4 频率调速接线图

注：上图线色与实物线色可能不同，按上图线序连线。

2Pin电源接线端红色线连接直流电源的正极，黑线连接电源负极，按上图所示。
5Pin调速端口从上到下针序与实物相同，第5针(GND)黑色线连接单片机或PLC的地，第3针（En）绿线连接单片机或PLC的低电平端口，第2针(Fre)紫线连接单片机或PLC的频率信号输出端口。

接插件	引脚	输入	定义	输入信号说明
5Pin接线端	1	NC	不连接
	2	Fre	频率调速控制信号频率调速范围：700Hz~3.1kHz 0V≤低电平≤0.8V 3.3V≤高电平≤5V 注意：输入高电平＞3.3V，MAX输入电压不可超过5V否则可能导致微型泵永久损坏。	输入方波，建议幅度值5V,占空比50%，直流偏置电压2.5V。频率调速范围700Hz-3100Hz对应700-3100rpm，当100<频率<700Hz则按MIN转速运行，当频率>3100Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
	3	EN	使能信号 0V≤低电平≤0.8V 3.3V≤高电平≤5V	使能信号，低电平有效进入频率调速模式；高电平或悬空为按照上次记录的转速运行。
	4	NC	不连接
	5	GND	共地	电源与信号共地
2Pin接线端	1	VCC	24V或12V电源输入	额定电压： 24V±10%或12V±10%
2Pin接线端	2	GND	电源地	连接直流电源负极

表5-3 频率调速型接口定义表

ding配型

ding配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了控制信号端口，同时具备频率调速功能、转速反馈功能。下面是ding配型接线端口对应的信号说明。

图5-5ding配型接线端口对应的信号说明

1、ding配型接口定义表

引线颜色	输入	信号定义	信号说明
1白	Fre	频率调速 3.3V≤高电平≤5V 0≤低电平<0.8V	输入方波，建议幅度值5V,占空比50%，直流偏置电压2.5V。频率调速范围700Hz-3100Hz对应700-3100rpm，当100<频率<700Hz则按MIN转速运行，当频率>3100Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
2黄	Fg	转速反馈 3.3V≤高电平≤5V 0≤低电平<0.8V	通过Fg的反馈信号可以得到电机的转速，反馈的6个方波为电机转一圈。
3红	VCC	24V或12V电源输入	额定电压，依型号不同 24V±5%或12V±10%
4黑	GND	电源地	连接电源负极
5黑	GND	电源地	若未配备我公司适配电源，建议此地线可靠接地，使系统更稳定。

表5-4 ding配型接口定义表

注：

(1)为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

(2)购买ding配型的用户若未使用公司配套电源，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

(3)若配件线缆线序颜色和表中不对应，请按照端口序号核对线缆定义与序号！

(4)当使用频率信号调速时，需要在泵上电前，先连接好调速信号线缆并输入有效的控制信号后再上电；如果已经使用液晶屏进入屏幕调速模式，需要先输入调速频率信号并再次上电，才能启动信号调速。

2、V26的ding配型有两种调速方式分别为：触摸屏调速、频率调速。以下内容为两种调速方式的接线详细说明；默认赠送品质开关直流稳压电源(用于触摸屏调速)+5Pin线束(用于频率调速)。

（1）液晶触控调速接线说明

图5-6 液晶触控调速接线说明

说明：电源端红色线连接24V或12V直流电源的正极，黑线连接电源负极。通过控制液晶屏控制泵运行。

注：

1)为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

2)购买ding配型的用户若未使用公司配套电源，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

3)若配件线缆线序颜色和表中不对应，请按照端口序号核对线缆定义与序号！

（2）频率调速功能接线说明

图5-7 频率调速接线说明

说明：

1)电源端红色线连接直流电源的正极，黑线连接电源负极；未配备新为诚公司适配电源，建议此地线可靠接地，使系统更稳定；

2)Fre接PLC或者单片机的方波输出口，GND连接单片机或PLC的接地端口。通过调节方波的频率大小控制泵运行速度。

3)频率调速范围700Hz-3100Hz对应700-3100rpm，当100<频率<700Hz时按MIN转速运行，当频率>3100Hz时按MAX转速运行，当频率≤100Hz则泵停止运行，3.3V≤高电平幅值≤5V。

告警与处理

对于V26等ding配型等带有中文液晶屏的型号而言，可以通过显示在屏幕上的代码，迅速查找故障，及时排除故障避免损坏微型泵！

工况	故障类型	报警代号	报警原因	故障处理
电源过压	“电源” 闪烁	EE01	直流电源输出电压大于正常电压范围。	1、检查电源的输出电压是否和产品标称一致，并重新上电。 2、频繁告警，请联系新为诚客服。
电源欠压	“电源” 闪烁	EE02	直流电源输出电压小于正常电压范围。	1、检查电源的输出电压，重新上电。 2、频繁告警，请联系新为诚客服。
电源输出功率不足	“电源” 闪烁	EE03	直流电源输出功率无法达到泵运转功率要求或电源输出稳定性较差。	1、更换输出功率更大的直流电源。 2、联系新为诚公司购买配套电源。
电机异常停转	“电机” 闪烁	EE31	电机堵转，转速反馈异常。	1、检查管路负载是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。
电机转速偏移大	“电机” 闪烁	EE32	实际转速与设定转速偏移偏大。	1、检查管路负载是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。

表5-5 ding配型故障代码定义表

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.该系列泵若未使用公司配套电源时，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

9.用户在接线前，需根据铭牌标签确定输入电压为24V型号或12V型号，错误的输入电压会导致产品损坏并不在保修范围内。

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)V26系列应该配：“大号过滤器GA9.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.2Pin电源接线：1根 (赠送，仅旋钮调速、频率调速型赠送) 名称：2针接插件，用于连接直流电源正负极；F35/V30/V26系列仅旋钮调速型、频率调速型赠送！用途：将泵上电源接口与直流电源正负极相连，长约30CM(批次不同，长度可能有一定差异)。说明： (1)微型泵F35/V30/V26-JJ，电机有直接引出线； (2)微型泵F35/V30/V26-PD会赠送配套的电源；或配有5Pin二合一频率+触摸屏调速线；故这两种型号都不需要配送本2Pin电源接线！
	3.旋钮调速编码器套件：1套(仅旋钮调速型赠送) 含旋钮编码器1个、金属垫片2个、5Pin调速线束一组、绝缘垫圈2个(橡胶圆环Φ3Φ73mm厚)。使用详情请见：《调速模式接线说明》。
	4.5Pin频率调速接插件：1根(仅频率调速型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：线长约50CM(批次不同，长度可能有一定差异)。
	5.5Pin频率调速和电源二合一接插件：1根 (仅ding配型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：线长约19CM(批次不同，长度可能有一定差异)。
	6.开关直流稳压电源：(选配件，需要另外收费) 规格：24V1.5A 仅适用于F35/V30/V26-JJ(基础型-简化版)
	7.开关直流稳压电源：(选配件，需另外收费) 规格：24V3A 仅适用于F35/V30/V26系列的旋钮调速型、频率调速型，比如F35-BX、V30-PH等。
	8.开关直流稳压电源：1台（赠送，仅品质版）规格：24V1A 仅适用于F35/V30/V26等带有液晶屏的品质版，如F35-PD/V30-PD/V26-PD等。该系列调速泵对电源抗干扰能力要求较高，强烈建议选用新为诚定做的低干扰电源！否则易干扰泵的正常运行，有可能造成泵无法正常工作甚至损坏！ (目前推广期，本电源免费赠送！推广期结束后开始收费！)
	9.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮7×∮13硅胶管
	10.F2A-3B11两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
