气动微型真空泵 VQQ系列

气动微型隔膜真空泵

1、气动微型真空泵VQQ系列，系新为诚气体驱动的隔膜式微型真空泵，与中大型气动隔膜泵主要抽各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体不同，介质要求还是和隔膜式电动微型真空泵类似：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

2、气动微型真空泵VQQ系列，使用压缩空气作为动力源，因完全无电力供给，不存在打火花隐患，也无电磁干扰，安全可靠；

3、气动微型真空泵VQQ，出厂默认介质温度就可达100℃，无需定做，即可抽100℃高温气体！且允许环境温度至高可达60℃！工作不受高温、电磁、辐射、潮湿、振动等影响，故适用于恶劣的工作环境；

4、气动微型真空泵VQQ，能无级调速，只需简单调节驱动气源的流量大小，就能调节泵的输出参数；例如很多压缩空气气源本身就带有流量阀，只需简单调节流量阀的开口大小即可调节VQQ的输出流量；

5、气动微型真空泵VQQ，采用特制气动马达，可接受压缩空气范围广(80-600kPa)，对压缩气源要求不高，压缩空气工作压力只需370kPa即可，至高可提供13升/分峰值流量(平均流量6升/分)，MAX负压可达-60kPa；

6、气动微型抽气泵VQQ，泵体设计还是继承了微型电动隔膜气泵的优点，可昼夜不停抽空气连续运转，而中大型气动隔膜泵是不允许长时间“空运转”的；

7、气动微型真空泵VQQ，抽气端可带大负载，甚至堵死都属正常工作，且可在MAX负压下启动；但排气口必须保持畅通；

8、气动微型抽气泵VQQ，泵体自带消音装置及快换接头，使用非常方便；抽取介质不与泵腔外的其他部分接触，无油无污染、体积小巧省空间仅重560克......

关键参数

型号

压缩空气
工作压力
(kPa)

压缩空气
启动压力
(kPa)

压缩空气
上限压力
(kPa)

压缩空气耗量
(L/min)

流量（L/min）

MAX相对

真空度（kPa）

峰值流量

平均流量

VQQ60M

370

600

≥-60

注：

1、该系列微型泵属于气体驱动隔膜气泵，不能也无需用电，但必须使用工业压缩气源驱动，且需要配备减压阀等，以保证提供给泵的驱动气体压力≤压缩空气上限压力！

2、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因采样频率不够等原因易导致较大误差(这不是微型泵的问题)。

3、【其他参数】

(1)抽、排气嘴尺寸(mm)：ø4.4(内孔)×ø7.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

(2)建议接管(mm)：ø6×ø10硅胶管；重量：约560克。

(3)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

(4)气动马达驱动气源连接管：5*8mmPU管。

工况

1、环境：工作环境温度为0℃～60℃(注意：不是50℃哦！一般电动隔膜微型真空泵或微型抽打气泵允许环境温度，才是：0-40或50℃)。

工作环境的相对湿度≤90%，无结露。泵应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。介质温度为0℃～100℃(0℃时不结冰，无冰粒等固体颗粒)；注意是出厂默认介质温度就是100℃，无需定做！

选型注意

1、负载：

(1)泵的抽气口可满负载运行(完全堵塞抽气口)，但是施加的负载不能超过泵的MAX负压！

(2)泵的排气口必须保持畅通！排气端不得布置大阻尼元件，否则请选择气动隔膜微型抽打两用气泵 FQQ 系列产品！

(3)可在MAX负压下启动！

2、关于低电磁干扰型：VQQ完全无电磁干扰。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：泵体部件的材料为增强尼龙、铝，过流材质为EDM特种橡胶、增强尼龙，如需定做可咨询新为诚客服。

过滤问题

当泵工作一段时间后，所抽气体中含有的粉尘会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在抽气口端一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然还有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。

操作说明

1.压缩空气给气动马达供气，驱动VQQ气动隔膜真空抽气泵。

2.调节驱动气源的流量大小，就能调节泵的输出参数。

3.气动马达进气口前须设减压阀和油雾器，使用1号透平油，每分钟一滴。

4.气动马达进气口的快插接头连接PU管(建议5*8mm)和压缩空气气源。

5.减压阀和油雾器为选配件，可自行购买，也可从新为诚公司选配。

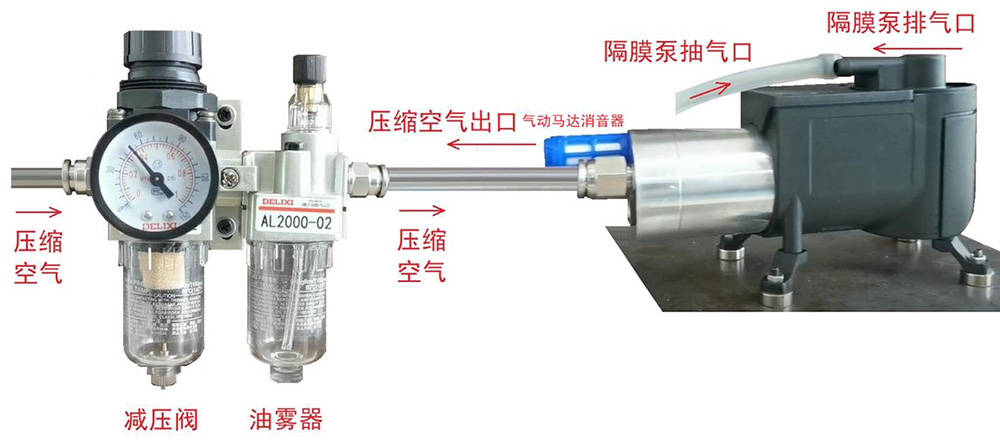

VQQ气动隔膜微型抽气泵与减压阀和油雾器连接示意图

微型减压阀油雾器套件详解

1.气动隔膜真空泵VQQ选配件中的减压阀使用方法：

(1)调节“阀后”压力：将减压阀上端的调节旋钮，拉起来，顺时针旋转增加“阀后”压力；反时针旋转，则减小“阀后”压力！
(2)调节时，可通过观察，减压阀附带的压力表上实时显示的压力，进行增大或减小到气动隔膜真空泵VQQ的允许压力或额定工作压力370kPa；
(3)注意：调节时必须要有气源通气的情况下才能调，否则压力表始终显示0。
(4)调节到需要的压力后，往下按，将调节旋钮锁定，避免误动；

2.油雾器的作用：

起到消音、给气动元件加油润滑作用，否则极易干摩擦磨损，影响寿命！

3.如何给油雾器加油：

(1)将油雾器瓶子旋松，将透平油加入瓶内接近满瓶但不撒出即可，旋紧瓶子；
(2)连接好气源和微型气动隔膜真空泵VQQ后，通气过程中调节油雾器上小旋钮(顺时针减小，反时针增加)；
(3)VQQ用油量小，一般1滴/1-2分钟即可，不需要很精确；肉眼观察，反复调，调好后就不动小旋钮了！
(4)前期可以调快些，慢慢减小，一般建议是1滴/1-2分钟；快慢没关系，只要有油即可；
(5)微型气动隔膜真空泵VQQ需要定期加油的原因：
运转一段时间后，VQQ的内部润滑油等会被转干，特别是长期连续运转的某些无人值守场合；则使用气动隔膜气泵时，需要预估透平油大约什么时候用完，以规划定期补充补油时间！

4.减压阀和油雾器套件使用禁忌：

(1)MAX压力不能超过9.9kgf/cm2(150PSI/1.03MPa)；

(2)至高温度：60℃(140℉华氏度)；

(3)材质：聚碳酸酯(内壳材料)；

(4)注意：避免与稀释剂、四氧化碳、氧仿、醋酸乙脂、硝酸、碳酸苯胺、煤油及其它有机溶剂接触，并且避免阳光直射；

(5)推荐应用油、透平油、SOVG32

(6)禁止用油：锭子油！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)VQQ系列应该配：“中号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管
	3.减压阀及油雾器套件：1套(赠送) (1)左侧：德力西减压阀，一般工业气源压力都偏高(约6-10公斤)，必须配备减压阀，将气源压力降低到气动隔膜泵能承受的范围；减压阀可以起到减压、稳压作用。 (2)减压阀自带压力表量程：0-150PSI(0-1.03MPa) (3)右侧：德力西油雾器，内壳材料：聚碳酸酯 (4)更多详情：微型减压阀油雾器套件详解
