微型调速真空泵 VRY系列

小体积、高负压(-80kPa)无刷调速真空泵

1.新为诚无刷微型真空泵VRY系列，系原广受欢迎的，高负压无刷微型真空泵VBY的升级拓展品；但VRY的MAX负压，通过多年技术积累，进行多项改造，使之提升到-80kPa，比VBY整整提高了5kPa(众所周知，小力矩小体积的无刷微型真空泵，负压每提高1kPa都很困难)！

2.新为诚新为诚无刷微型真空泵VRY系列，对品质无刷电机进行潜力挖掘，对泵内部结构等进行了大胆创新，在保持接近VBY体积(约成年人3/4拳头)的基础上，将峰值流量提升到9升/分(约为VBY系列的1.5倍)！

3.新为诚调速微型真空泵VRY，气嘴可定做向左还是向右，更方便安装；调速范围比VBY更广(30%-全转速，VBY为60%-全转速，且是在堵死抽气口下)！目前推广期，定价暂时与VBY的升级品SVBY一致；属目前新为诚无刷微型真空泵中，兼具更高负压、可调速、小体积的高性价比产品！

无刷电机，长寿命，低干扰

品质无刷电机：微型真空泵的标志性参数-“频繁启停参数”较高，品质版MAX频繁启停次数高达180万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！品质版更是质保2年！

低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

长寿命：对比早期有刷电机微型气泵产品，采用更好的原材料、设备、工艺制造泵部件；全部运动部件都使用耐久型产品，配合品质无刷电机，全方位提高泵寿命。

新为诚微型泵通用特点

1.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2.抽气端可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！小体积......

调速功能

仍然采用广受赞誉的品质无刷电机，额外提供“PWM调速、电机反馈”等信号线，真正做到“全功能”；

PWM调速功能：可通过电路(PWM脉宽调制)输出方波，利用信号“占空比”来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲；直接调整泵的流量，完全不用阀门调节，简化气路系统，可满足负载不同，“恒流”、“恒压”等多种应用。

自我保护功能

具有过热、过载等保护功能（简化版无），保护泵不被轻易损坏：

(1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

(2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁。

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度

（kPa）

(W)

峰值流量

平均流量

VRY8009

≤0.3

≤7.2

≥9

≥5

≥-80

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 3A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A、JF-24V3A电源。

3、版本说明：
(1)版本：该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；例如VRY8009-24V(品质版)；
(2)气嘴：VRY系列有两种朝向，面向电机有接线端子一面，气嘴位于电机左侧的(也是出厂时默认)，可以用备注码“Z”标示，也可以不标示)；气嘴位于电机右侧的，必须用备注码“Y”表示。
实例：VRY8009-24V(标准版)：就表示VRY8009的气嘴向左，标准版，24V DC电压；故订购时，请一定注明具体版本后缀及备注码！

4、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

5、表中参数是在电机MAX转速时测得。当转速变化时，压力/真空度基本不变；

6、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

7、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)。

8、【体积、接管】

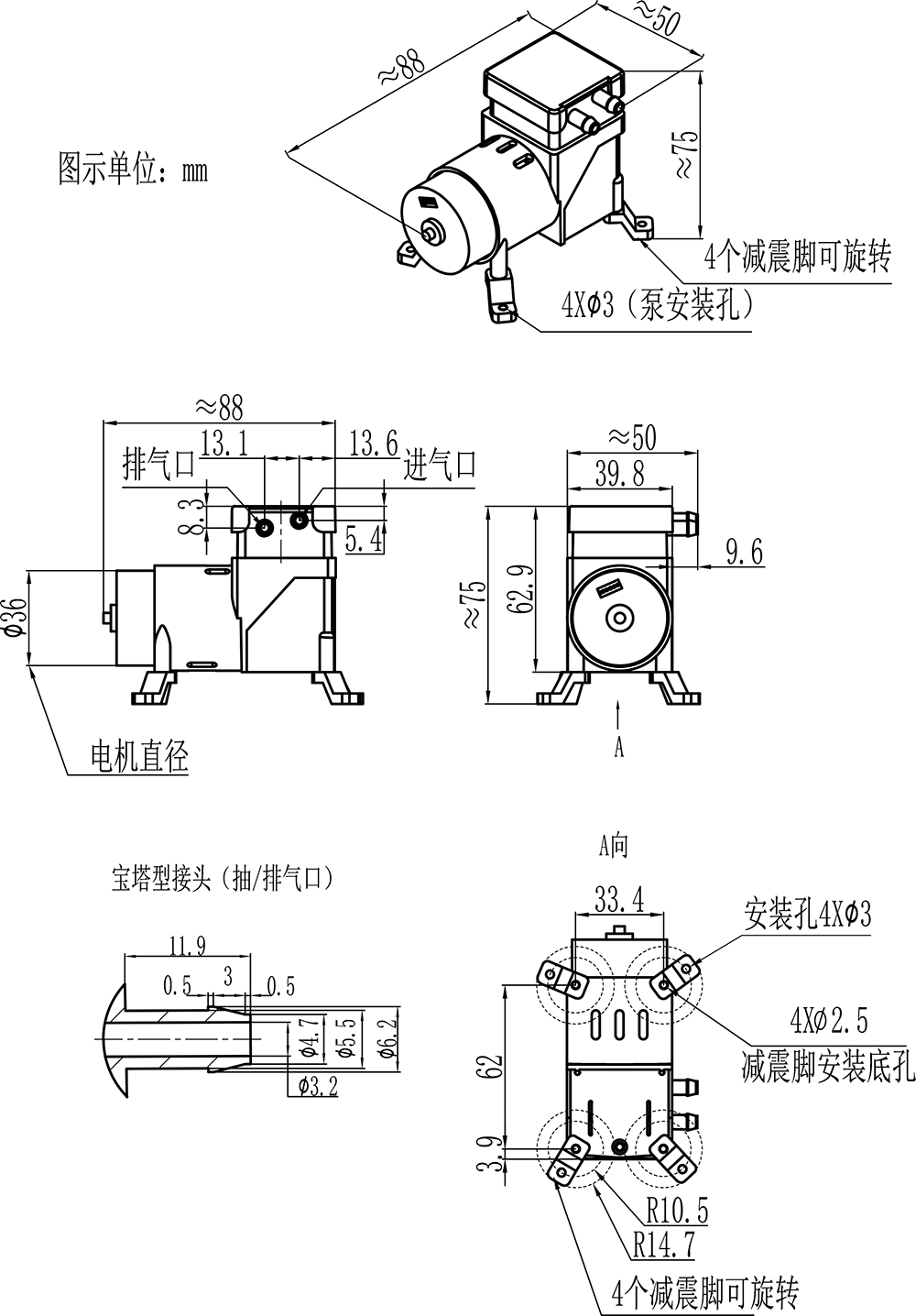

1）泵体积(长×宽×高，包容尺寸，单位mm)：88×50×75(含减震脚)；

2）抽、排气嘴尺寸(mm)：ø4.7(内孔)×ø6.2(外径) 接口形状：防滑凸起式(抽排气嘴一样)；材质：默认增强尼龙；

3）建议接管(mm)：ø4×ø8硅胶管；重量：240克。

4）抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置寿命	电机品质	无刷电机 ★	无刷电机 ★★	无刷电机 ★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚性能比较	噪音	不作要求	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速功能	√	√	√
	转速反馈信号	√	√	√
	过热保护	×	√	√
	过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	18万次	80万次	180万次
	测试工况	转30秒停30秒	转15秒停15秒	转10秒停10秒
	测试工况	昼夜连续循环，抽气口满负载。
调速器		24V配TS-C24调速器。请注意区分电压！

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；简化版和标准版噪音数据新为诚不做具体规定，详询客服。

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
VRY	满载寿命	5000	8000	12000
	空载寿命	8000	12000	18000
	电机寿命	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：封堵抽气口，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明，如VRY8009-24V(品质版+高温环境型)。

类别	允许的工作环境温度	注意事项
低温环境型（标准版、品质版）	—10℃～50℃	禁止介质中含有冰粒等固体颗粒！
常温环境型（简化版）	0℃～40℃
常温环境型（标准版、品质版）	0℃～50℃
高温环境型（标准版、品质版）	0℃～55℃

工作环境：相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如VRY8009-Y-24V(标准版+高温介质型，且气嘴定做为向右)。

类别

允许的介质温度

注意事项

常温介质型

（简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型

（标准版、品质版）

0℃～100℃

选型注意

1、负载：

(1)泵的抽气口可满负载运行(完全堵塞抽气口)，但是施加的负载不能超过泵的MAX负压！

(2)泵的排气口必须保持畅通！排气端不得布置大阻尼元件，否则请选择 F25N 或 F35 或 F50 或 F60 微型抽打两用气泵产品。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该长寿命无刷微型真空泵。它本身就属于低电磁干扰产品，其品质版的抗干扰效果，通常甚至还要高过有刷电机定做的低电磁干扰型号。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。。

噪音

(1)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解!

(2)当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

转速-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

信号线说明

序号	引线颜色	功能	动作电平	其它说明
1	白	控制电机启动、停止。（视生产情况而定，可能无此线。）	2V≤启动≤5V 0V≤停止≤0.8V	控制泵启停可以用该信号线，特别是频繁启停。若不使用该线，则必须绝缘包扎。若泵很长时间不工作，则应断开红色电源线。
2	蓝	脉宽调速（PWM）	0V≤启动≤0.8V 2V≤停止≤5V	通过改变占空比来改变电机转速、调节流量。PWM输入信号频率建议定在这个范围内：20kHz～30kHz。不能用该端口来控制泵的启停。
3	黄	FG反馈信号(电机转速反馈信号，脉冲信号)。电机每转一周输出6个脉冲。	低电平＜0.5V；高电平＜6V，建议取高电平=5V。FG信号的额定电流（Imax）为2mA。	电机内部为漏极开路状态，因此需要在外部进行拉升。电压5V，电阻5.1kΩ。
4	橙	特殊控制线。对本产品没有用处。	该线应该与电源的负极相连。
5	黑	电源线，负极
6	红	电源线，正极， +12V(±10%)，若选择的是24V规格的，则接+24V(±5%)

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	对于有“黄线”和"白线"版本的，若无需调速和转速反馈，请把它们分别绝缘包扎。
蓝线	电源负极
橙线
黑线

警示：

1、禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

2、请完全按上表连接！否则可能烧毁，造成保修失效！

该系列产品有3种操作模式：（1）定速、（2）PWM调速、（3）PWM调速和FG信号反馈。

定速简易接线

图5-1 定速简易接线示意图

说明：当不需要使用调速功能时，红色线接电源正极，黑色线、蓝色PWM信号线和橙色线一起连接电源负极；建议引出地线可靠接地，白色线和黄色线必须绝缘包扎！微型泵将以额定转速进行工作。

PWM调速接线

图5-2 PWM调速接线示意图

说明：如需使用PWM调速功能，需要使用支持PWM信号输出的上位控制器（函数信号发生器、MCU、PLC等控制器），将信号源输出连接蓝色PWM输入信号线，并将PWM信号源地与橙色线、直流电源负极进行连接。白色线和黄线必须绝缘包扎。

PWM调速、FG反馈接线

图5-3 PWM调速、FG反馈接线示意图

说明：当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接蓝色PWM输入信号线，并将PWM信号源地与橙色线、直流电源负极进行连接，黄色FG反馈信号需要通过5.1kΩ电阻后再接DC5V进行拉升，然后再接入上位控制器的FG信号输入端；若使用我公司配套专用调速器，则无需额外进行上拉。如需要控制电机启动、停止，将信号源电平输出连接白色启停控制线。

电机原理图及外围电路说明

图5-4 电机原理图

1、如图所示的几处端口必须连接肖特基二极管，原因：电机内部的功能控制和驱动都是MOS管，其输入阻抗很高，必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。肖特基二极管与输入到泵各个端口的方波，是并联关系(不可串联，否则可能导致无法正常工作甚至烧毁电机，将导致失去正常的免费质保)！例如：如果要接PWM端调速，肖特基二极管的阴极就接PWM端，阳极接泵的负极(黑线，公负，也即接地)！。

2、对控制电平的要求：0V≤低电平≤0.8V，2V≤高电平≤5V。

3、FG端口为电机转速反馈信号，在应用中应注意：FG信号输出端为漏极开路，用户需连接一只上拉电阻，如图，是一个应用实例。

电机启动电流说明

图5-5 启动电流示意图

1、该系列泵启动电流（Imax）为3A，持续时间＜10ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V2.7A（约65W)、12V5A（约60W，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6A(24V型号)、12V6A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

5、如对启动电流有限定的用户，在需控制泵的启停时，应控制电机的“启/停”功能端子(如有的话)，而不能控制电流的通断。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)VRY系列应该配：“小号过滤器GA6.0”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮4×∮8硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：24V3A
	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
