毫升级微型水泵 W17N系列

毫升级迷你水泵

1、新为诚毫升级微型水泵W17N，优势如下：

(1)毫升级流量：微型隔膜泵W17N，提供开口流量15-20ml/Min流量，可用于实验室、环保等需要微量液体传输行业；

(2)体积小巧(仅约两根手指前3关节大小)：野外气体液体采样分析，采样仪器内部空间有限，而W17N体积仅为：68×29×36mm(长宽高)，可以轻松放入，节省空间；

(3)在至高扬程及吸程时流量衰减不大：在MAX扬程3米及MAX自吸2米时，W17N系列均可保持约15ml/Min的流量。

2、新为诚毫升级微型水泵W17N，流量上限较低，可以采用阀门或降低电压等方式调低流量到更小，比其他高上限流量微型泵达到同样效果更容易实现，避免转速降得太低导致脉动性变得过于明显......；

3、微型水气两用水泵W17N，性价比较高：对比同等流量级别的微型蠕动泵等，价格仅为几分之一；且无需像蠕动泵那样经常更换软管，维护和耗材成本较低；

4、新为诚毫升级微型水泵W17N，仍然采用品质有刷电机，可昼夜不停长期连续运转；

5、较低功耗，可在野外3.7V锂电池或12V蓄电池等长期供电(需选对应电压产品)，可用2米吸程(水管长度可远大于2米，只需垂直高度≤2米，泵会自动抽水过来......)，方便得进行野外取水采样，无需为取水样涉险；

6、新为诚毫升级微型水泵W17N，属于非常独特的抽气、抽水两用泵，工作介质可为气体和(或)液体(非油且无强腐蚀、无颗粒等)；有水抽水、有气抽气，可长时间缺水空转、干转不损坏，而一般水泵空转较长时间可能烧毁！

7、可昼夜不停长期连续运转，噪音低，袖珍体积；无油无污染、免维护......

8、抽气(水)端可带大负载，甚至堵死，皆属于正常工作；排气(水)端排水口必须保持通畅。

新为诚微型泵通用特点

1、可昼夜不停长期连续运转，噪音更低，能耗小，可任意方向安装；

2、袖珍体积，无油无污染、免维护......

3、广泛用于医疗、科研、实验室、环保等行业。

关键参数

型号

作真空泵时

作水泵时

额定电压

(V DC)

负载电流

（A）

平均流量

(L/min)

负压（相对压力）

（kPa）

额定电压

（V DC）

负载电流

(A)

开口流量

(L/min)

吸程

(M)

MAX扬程

(M)

W17N15

≤0.09

≥0.2

≥-17

≤0.2

≥0.015

W17N20

≤0.04

≥0.3

≤0.07

≥0.02

注：

1、所有规格均使用直流电源，所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的开关直流稳压电源。

2、工作电压5V±10%、12V±10%，输入电压变化会影响负载电流大小。

3、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值，作为水泵时，测试介质为常温纯净水。对于其它参数规格的产品，可以联系定做；

4、表中参数是在额定电压下测得，当电压变化(转速变化)时，真空度基本不变；

5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因采样频率不足等原因会导致较大误差(这不是微型泵的问题)。

6、该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 1A，例如5V2A或12V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，推荐我司专门定做的5V2A/12V2A电源。

7、【其他参数】

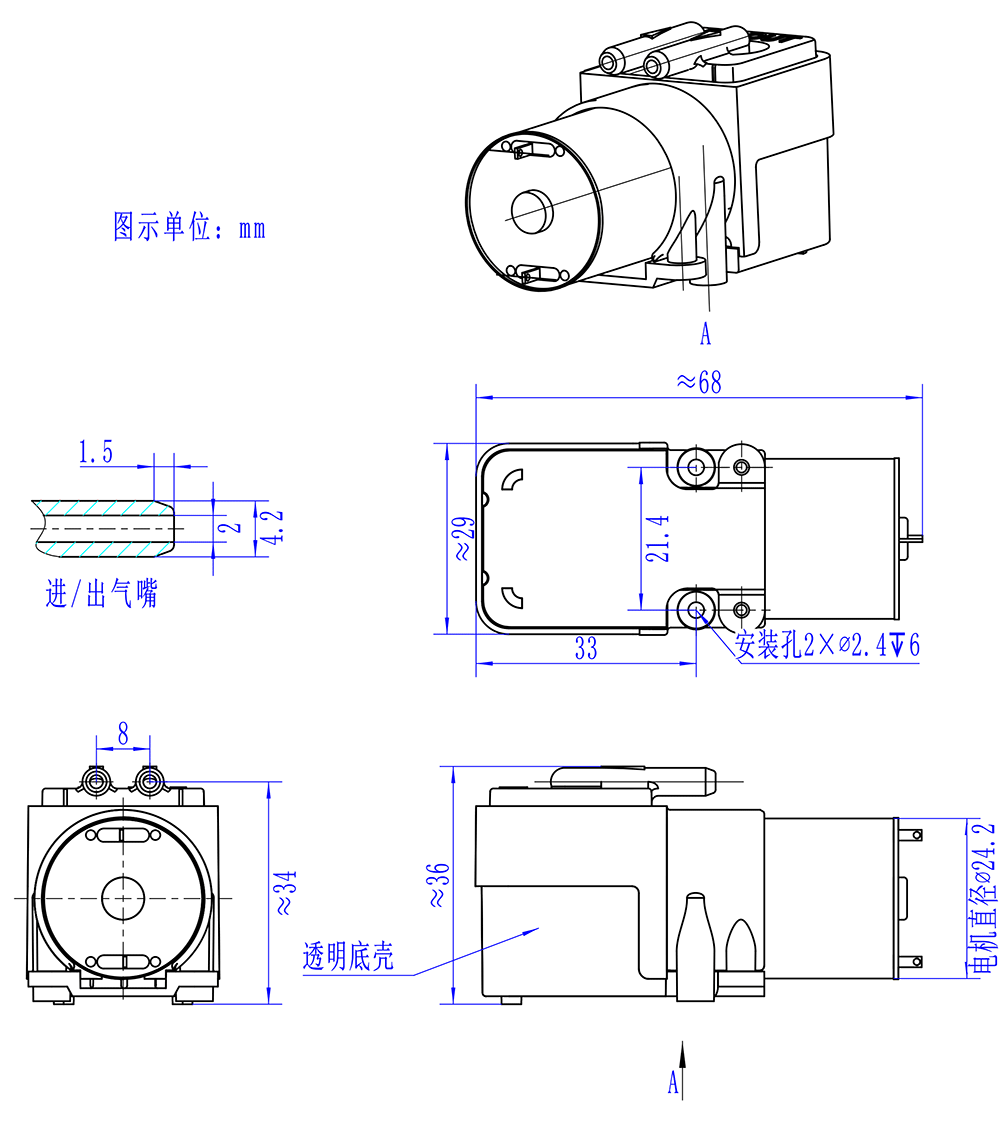

(1)泵体积(长×宽×高，包容尺寸，单位mm)：68×29×36；

(2)抽、排气嘴尺寸(mm)：ø2(内孔)×ø4.2(外径)，接口形状：直插式(抽、排气嘴一样)；；

(3)建议接管(mm)：ø3×ø6硅胶管；重量：约75克。

(4)抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分)，盖有防尘帽，请使用前取下。

微型真空水泵、排水实验

1、说明

(1)如上图连接：所有接管均使用柔软胶管，内孔φ5mm，测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm

(2)所抽取的液体为清水。

2、试验数据：

型号	额定电压 (V DC)	MAX抽水高度H1(米)	处于MAX抽水高度时泵的抽水流量(mL/min)	MAX排水高度H2(米)	处于MAX排水高度时泵的排水流量(mL/min)
W17N15	5	2	15	3	15
W17N20	12	2	15	3	15

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图。

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

可靠性寿命说明

型号	寿命值（小时）	简化版
W17N	满载寿命	3000（抽水）
	空载寿命	5000（抽水）
	电机寿命	8000（抽水）

产品寿命测试说明：

1、满载寿命测试工况：进、出水口连接软管，并都浸入盛水容器内的干净清水液面下(容器有防尘顶盖，且水泵独立于容器外，水泵吸程仅约2厘米)，使泵工作24小时不停机连续运转抽水(水循环)；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：0℃ ～ 50 ℃，环境相对湿度：≤90%，无结露。泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：泵所抽取的气(液)体必须无腐蚀、不含颗粒、油分，但允许富含水汽；不允许抽取高黏度液体，不可长时间抽取容易沉淀及结晶液体；

允许气体介质温度：0 ～ 50 ℃(禁止气体中含有冰粒等固体颗粒)；

允许液体介质温度：0 ～ 50 ℃(禁止液体中含有冰粒等固体颗粒，如水不能结冰等)。

选型注意

1、作气泵使用时，泵的抽气口可满负载运行(即封堵抽气口)，但是施加的负载不能超过泵的MAX负压；排气口需保持畅通。

2、作水泵使用时，抽水口只允许短暂堵死或带大负载，长期负载不大于标称负载(MAX自吸高度水柱等效压力)；出水口不允许堵死，但可施加不大于标称负载(MAX排水高度水柱等效压力)，否则请选择ASP或PSP或CSP或BSP-S微型压力水泵系列产品。

3、关于低电磁干扰型：水气两用微型水泵W17N，无法定做低电磁干扰型号，如有控制电路和W17N共用同一个电源，可能会有杂波通过导线传导从而影响控制电路，如需低电磁干扰型号，请选用新为诚其他无刷电机产品，本身就是较低干扰，如W24D等。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

介质接触到的材料：增强尼龙和EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

过滤问题

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)W17N系列应该配：“小号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.开关直流稳压电源：(选配件，需要另外收费) 规格：12V2A（12V型号）规格：5V2A（5V型号）
	3.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮3×∮6硅胶管
