无刷微型水泵 W36系列

大流量调速微型水泵

1、新为诚W36系列水气两用微型水泵，结合了原热销水气两用水泵中，大流量WJY、WKA1300，以及广受欢迎的调速微型水泵WNY的优点；大流量水气两用水泵不但从此也可调速，且从仅有一种PWM调速，升级为触摸屏、旋钮、频率3种调速方式可选；从仅有一种尼龙宝塔接头，升级为自带Rc1/8内螺纹接口，标配不锈钢宝塔气嘴接头，还可选配Rc1/8快插接头，可达3种接头转换方式，总有一款适合您！

2、新为诚W36采用品质无刷电机，但大大强化了电气性能，增加了更多保护；并根据客户对成本、一致性、寿命、噪音等要求细分为简化、标准、品质版；再根据是否调速，及调速方式等进一步细分为：基础型、旋钮调速型、频率调速型、顶配型......丰富的功能，覆盖面更广，使用更方便！

3、新为诚W36系列中，大流量产品W36L两用微型水泵，做水泵用时MAX扬程高达11米，自吸吸程也高达3米(但两者不能同时达到！)；且开口流量达到了3升/分，属目前新为诚无刷微型水泵中，扬程、吸程、流量等参数MAX产品；

4、无刷电机技术：采用品质无刷长寿命电机，特别是品质版，非常适合频繁起停或长期连续运转工况，满负载下连续运转寿命接近上万小时！

自我保护

新为诚W36水气两用微型水泵，简化版仅具备过载、过热保护，其他版本具备以下5大完善自我保护，尽量减少客户误操作带来的损害，能有效延长泵的使用寿命：

(1)过热保护：新为诚微型泵W36电机如因负载过大、长期连续运转、环境温度过高等导致电机温度温升过高，会自动停机保护；直到重新断电再通电重启；

(2)过载保护：

a.如果有异物进入W36电机轴卡住，泵会自动停机，直到重新断电再通电重启；

b.调低转速后，负载太大，W36处于过载状态，泵会自动停机，直到重新断电再通电重启；

(3)反接保护：微型泵W36的正负极接反，不会烧毁；

(4)欠压过压保护：直流电压范围22-27V，不在这个范围都会报警(指示灯变红或触摸屏显示错误代码)；

不同类型优点

新为诚W36水气两用微型水泵，四种类型各有千秋：

1、简化型：无法调速，但性价比高(适合低成本用户)，寿命、功能等各项指标中等偏上，操作简单......；

2、旋钮调速型：可调速，采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过顺时针、反时针旋转旋钮，来控制转速加和减，按下按钮控制微型泵启停，且具有工作状态记忆功能！

3、频率调速型：可调速，外接方波信号，通过改变信号的“频率”实现调速，并且内置闭环控制功能，尽量保证转速和输出稳定，且具有工作状态记忆功能！

4、顶配型：可调速，双记忆功能(工作状态记忆、转速记忆)！功能、寿命等MAX全、MAX长的型号；既可直接使用液晶触摸屏调速(高精度调速可达10RPM/次，可记忆工作状态)，并可根据液晶屏故障代码，迅速排查故障，大大缩短维护时间；又可外部频率闭环调速，还可用频率控制泵启停、FG电机转速反馈.......

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、具体应用有：水采样分析、水循环、水提升、咖啡机等等多种场合。

调速功能

可通过调节电机转速来改变泵的流量。顶配型配备液晶触摸屏与调速信号接口，既可通过触控液晶屏进行启停控制和调速，也可以通过频率信号进行调速与启停控制。旋钮调速型产品具备外接调速旋钮，可以控制和调节泵的转速与启停。频率调速型产品可通过用户输入频率信号进行调速与启停控制。不同调速方式的具体使用方法请查阅第5章接线说明。

状态记忆功能

当电源异常断电导致泵停止运行时，再次上电，泵会按上次断电时的状态继续运行，包括记忆转速和记忆运转与否。泵在正常使用时，使用旋钮或触摸开关开启泵，泵会按上次关闭前的转速继续运行。

注：该功能仅针对频率调速型、旋钮调速型、顶配型的液晶触控调速功能。

报警功能

1、旋钮调速型和频率调速型配有工作指示灯，通过指示灯颜色变化，实现泵工作状态的反馈：

(1)绿灯常亮时，表示电路正常通电，泵处于未工作状态；

(2)绿灯闪烁时，表示泵正常工作；

(3)红灯闪烁时，表示泵工作异常；

(4)正负极接反时指示灯不亮，泵不工作，但不会损坏泵。

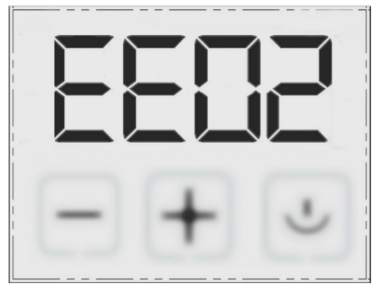

2、顶配型配有液晶显示屏，出现不同故障会显示不同的报警代码，故障处理更加方便。（下图仅用作示意，具体参照第5章告警与处理。）

关键参数

型号	作真空泵时				作水泵时
型号	额定电压 (V DC)	负载电流（A）	平均流量 (L/min）	MAX负压（相对压力） (kPa）	额定电压 (V DC)	负载电流（A）	开口流量（L/min)	吸程 (M)	MAX扬程（M）
W36L	24	≤0.55	≥2.2	≥-23	24	≤0.65	≥3.0	3	11
W36M	24	≤0.5	≥1.6	≥-15	24	≤0.55	≥2.0	2	9
W36S	24	≤0.45	≥1.0	≥-9	24	≤0.5	≥1.3	1.7	7

注：

1、该系列微型泵均使用直流电源，输入电压要求：24V±10%；所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值；

3、表中参数是在电机MAX转速时测得。当转速变化时，压力/真空度基本不变；

4、该系列微型泵根据流量不同，可以分为：大流量-L，中流量-M，小流量-S；按性能、寿命、生产工艺、调试等不同，可分为简化版(简称J，下同)、标准版(B)、品质版(P)；根据功能不同进一步细分为基础型(J)、旋钮调速型(X)、频率调速型(H)、顶配型(D)；实际销售中，共6种产品(如下)；

简化版-基础型(JJ)、标准版-旋钮调速型(BX)、标准版-频率调速型(BH)、品质版-旋钮调速型(PX)、品质版频率调速型(PH)、品质版-顶配型(PD)。

实例(订购时，请一定注明具体流量、版本后缀！)：

(1)W36L-BX-24V，表示是W36系列水气两用微型水泵中，大流量、标准版-旋钮调速型，DC 24V供电；

(2)W36M-PH-24V，表示是W36系列水气两用微型水泵中，中流量、品质版-频率调速型，DC 24V供电；

(3)W36S-PD-24V，表示是W36系列水气两用微型水泵中，小流量、品质版-顶配型，DC 24V供电，品质MAX高，功能MAX齐全产品。

5、客户自行配备直流电源注意事项：

(1)简化版：因启动电流较大，为保证泵的正常运转，客户自配直流稳压电源时，电流应该超过1.5A，如24V2A以上的开关直流电源(过载能力要强)，建议选配新为诚专门定做开关直流稳压电源JF-24V1.5A，点此查看。

(2)标准版、品质版非液晶屏型号：因内部有精密控制电路用于旋钮调速或频率调速，对直流稳压电源本身的各项指标有一定要求，如需要有可靠稳压功能；过载能力、过流保护较大的开关直流稳压电源，故建议客户自配直流稳压电源时，电流应多留余量，超过3A，如24V4A以上的开关直流电源(过载能力要强)，且必须带有地线可靠接地，否则可能因电源自身干扰过大造成泵无法正常工作(注意，这并不是泵的质量问题)！建议选配新为诚专门定做开关直流稳压电源JF-24V3A。

(3)品质版顶配型：因配有液晶触控屏，对直流稳压电源本身的各项指标如较低干扰、过载能力强等要求很高，否则易造成工作失灵等故障，故工作在“不调速或触摸屏调速模式”时，建议一定要采用我司专门定做的，通过各项严苛指标检验的开关直流稳压电源24V1A(目前推广期，新为诚电源免费赠送中，后期收费)！且需保证稳压电源交流端应可靠接地(比如交流插线板必须可靠接地，不能虚接悬空；插线板上不能接有干扰源、优先插入房屋墙壁插座等......)，否则触摸屏可能因干扰失灵(工作在“频率调速模式”时，需客户自行按以上原则配备直流电源)......

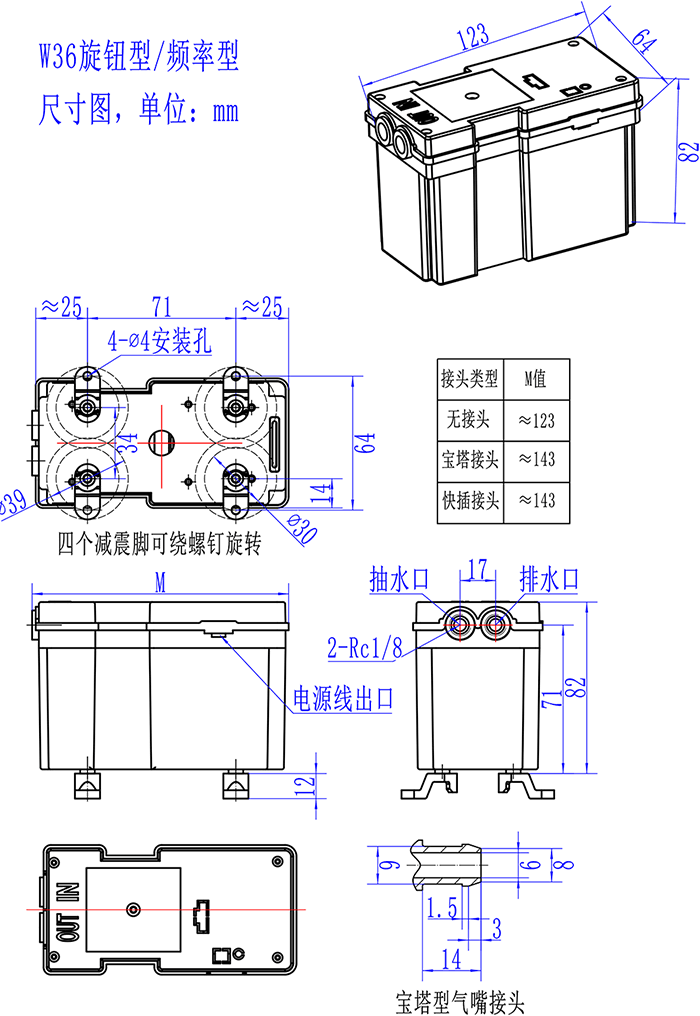

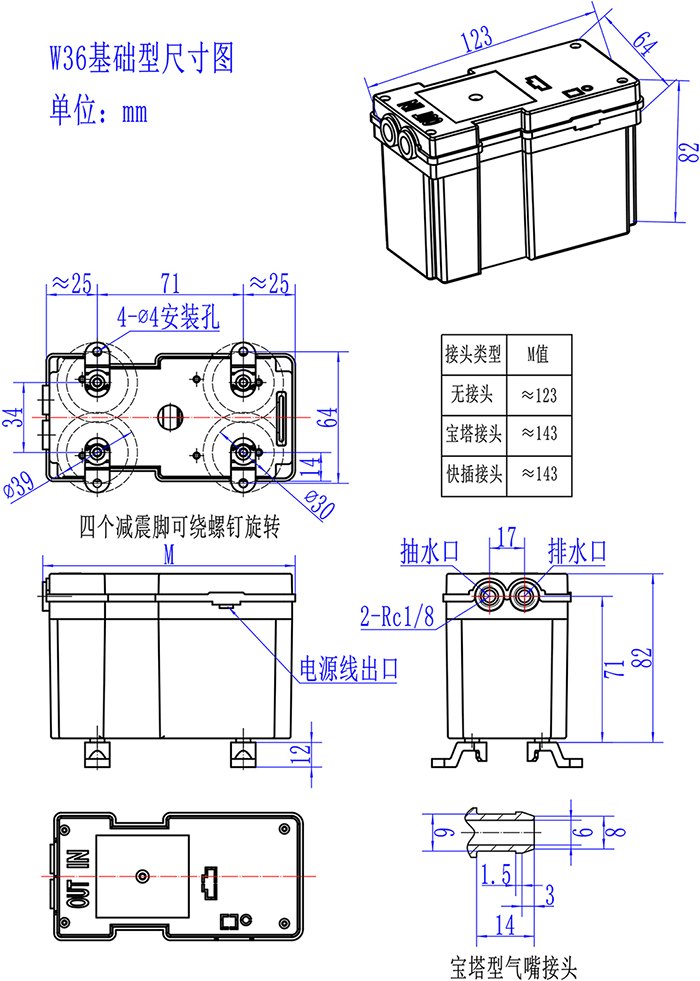

6、【体积、接管】：

(1)泵体积(长x宽x高，单位mm，默认接头为“不锈钢”宝塔)：143×64×82(不含减震脚)；

(2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10(外径)，接口形状：防滑凸起式(抽排气嘴一样)；材质：不锈钢。

(3)建议接管(mm)：ø7×ø13硅胶管；泵重量：简化版约430克；其他版本约445克；

(4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

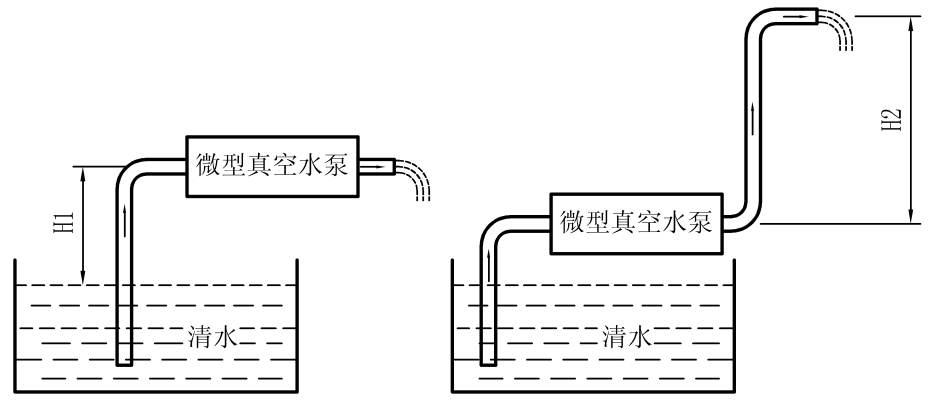

微型真空水泵抽、排水试验

1、说明：

(1)如上图连接：所有接管均使用柔软胶管，内孔φ5mm，测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm

(2)所抽取的液体为清水。

2、试验数据：

型号	MAX抽水高度H1(米)	处于MAX抽水高度时泵的抽水流量(L/min)	MAX排水高度H2(米)	处于MAX排水高度时泵的排水流量(L/min)
W36L	3	2.0	11	0.8
W36M	2	1.5	9	0.8
W36S	1.7	0.8	7	0.5

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图。

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该微型泵分为3种版本：简化版、标准版、品质版，比如W36L-PH-24V，就代表品质版频率调速型。

性能版本	简化版	标准版	品质版
寿命	★★	★★★	★★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
参数一致性	★	★★	★★★
抗电磁干扰	★	★★	★★★
工作环境温度	0~40℃	0~50℃	0~50℃

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)，详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
W36S W36M W36L	满载寿命	2500(抽水)	6000(抽水)	10000(抽水)
	空载寿命	8000	12000	18000
	电机寿命	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：进、出水口连接软管，并都浸入盛水容器内的干净清水液面下(容器有防尘顶盖，且水泵独立于容器外，水泵吸程仅约2厘米)，使泵工作24小时不停机连续运转抽水(水循环)；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

不同版本具备保护功能列表

型号	版本	过载保护	过压保护	欠压保护	过热保护	反接保护
W36全系列	简化版	√	×	×	√	×
	标准版	√	√	√	√	√
	品质版	√	√	√	√	√

类型说明

类型	功能与配置
基础型	配置无刷电机、寿命长、电磁干扰小，不可调速。
旋钮调速型	配备工况指示灯和调速旋钮开关，通过旋钮调整转速和启停。
频率调速型	配备工况指示灯，配备信号端口通过输入频率信号调整转速和启停。
顶配型	顶配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了频率调速和转速反馈信号端口。

销售产品表

版本类型	简化版	标准版	品质版
基础型	√
频率型		√	√
旋钮型		√	√
顶配型			√

注：上表打勾的表示有对应产品，未打勾的表示没有对应产品。（上表不包含定做产品）

工况

1、环境：

(1)该系列泵简化版的工作环境温度：0℃ ～ 40 ℃(无结露)；

(2)标准版与品质版的工作环境温度：0℃ ～ 50 ℃(无结露)；

(3)工作环境相对湿度：≤90% ，无结露，泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：

(1)泵所抽取的气(液)体必须无腐蚀、不含油分、颗粒(包括禁止含有冰粒等固体颗粒)、非高黏度液体，但允许富含水汽；

(2)泵抽气介质温度必须控制在 0 ～ 50 ℃之间；泵抽液体介质温度为5℃~50℃,不允许抽取油性液体及高黏度液体，不可长时间抽取容易沉淀及结晶液体。

3、高温型

(1)该系列产品按可承受的介质气体温度分为常温介质型(简称“常温型”)和高温介质型(简称“高温型”)两种。未特别注明的为常温型。特别注意：W36高温介质型只能抽气体，不能抽高温液体！

(2)对介质温度有特殊要求的客户，可定做高温型，但仅品质版可定做高温型！订购品质版高温型产品需特别标明：如W36L-PD-24V(品质版-顶配型+高温介质型)；

类别

允许的气体介质温度

注意事项

常温介质型

（简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型

（品质版）

0℃～100℃（空气）

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作；

2、作水泵使用时，抽水口可堵死或带大负载，但排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶、不锈钢，请根据接触材料进一步判断泵对所抽取气体的耐受性，其中不锈钢是宝塔接口的材料，如果有特殊需要，可以定做或者更换材质。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC 。

3、若介质带腐蚀性，请根据介质接触材料查询是否可耐受。

过滤问题

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

转速-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

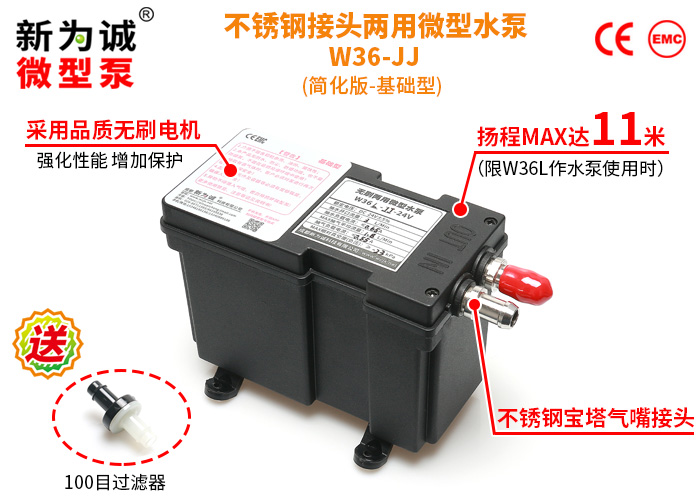

基础型

引脚	输入	定义	输入信号说明
1红	VCC	24V电源输入	额定电压24V±10%
2黑	GND	电源地	连接直流电源负极

表5-1 基础型接线说明

说明：

1.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2.禁止正负极接反，否则将会烧毁电机！

3.用户在接线前，需根据铭牌标签确定输入电压为24V型号或12V型号，错误的输入电压会导致产品损坏并不在保修范围内。

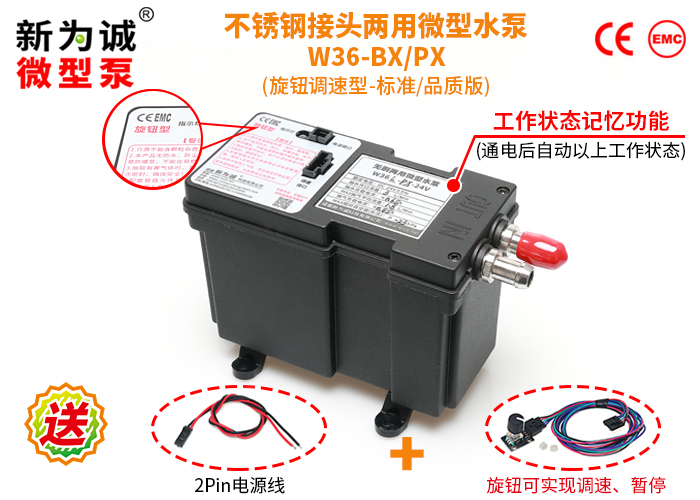

旋钮调速型

采用数字旋转编码器进行输入控制，实现启停机、加速、减速的数字控制。通过向右向左旋转旋钮来控制转速加和减，按下按钮控制微型泵启停。

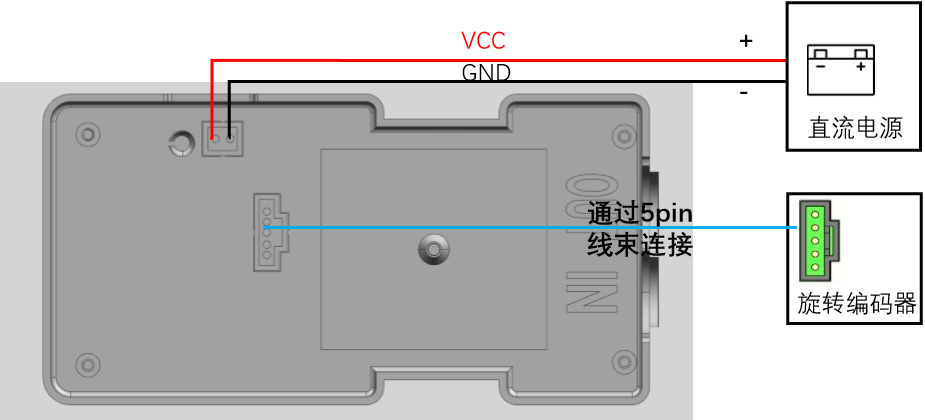

图5-1 旋钮调速接线

注：上图线色与实物线色可能不同，按上图线序连线。

说明：

(1)电源端红色线连接直流电源的正极，黑线连接电源负极，调速端通过线束与旋钮电路板连接。

(2)该款泵会配一块调速旋钮开关（旋转编码器），右旋编码器上的旋钮增大转速，当增大到MAX转速时继续右旋转速保持MAX值。左旋旋钮减小转速，当减小到MIN转速时继续左旋流量保持MIN值。

(3)按压旋钮控制泵启停。

(4)有工作状态记忆功能，当泵启动时，泵将按照上次停转前的转速运行。

接插件	引脚	输入	定义	输入信号说明
5Pin接线端	1-5	旋钮调速	旋钮调速开关插件	通过5Pin 线束连接旋钮调速开关
2Pin接线端	1	VCC	24V电源输入	额定电压24V±10%
2Pin接线端	2	GND	电源地	连接直流电源负极

表5-表5-2旋钮调速型接口定义表

附：调速旋钮开关安装说明：

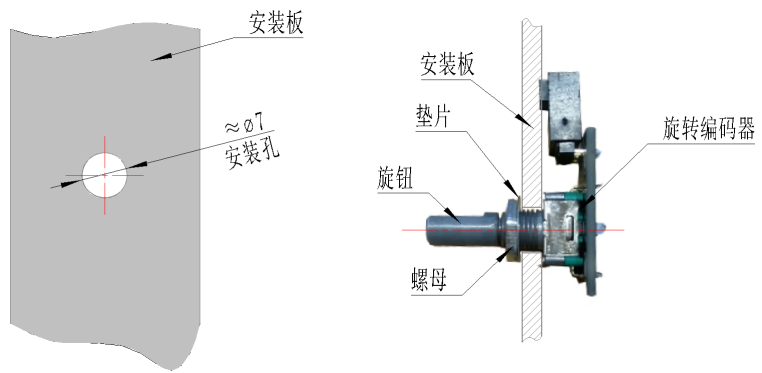

图5-2 编码器螺母安装示意图

(1)螺母安装：先在安装板上开好一个直径约7mm的孔，再拧下编码器上的螺母并取下垫片，将编码器的旋钮插进安装板上开好的孔中，然后装上垫片，拧回螺母。

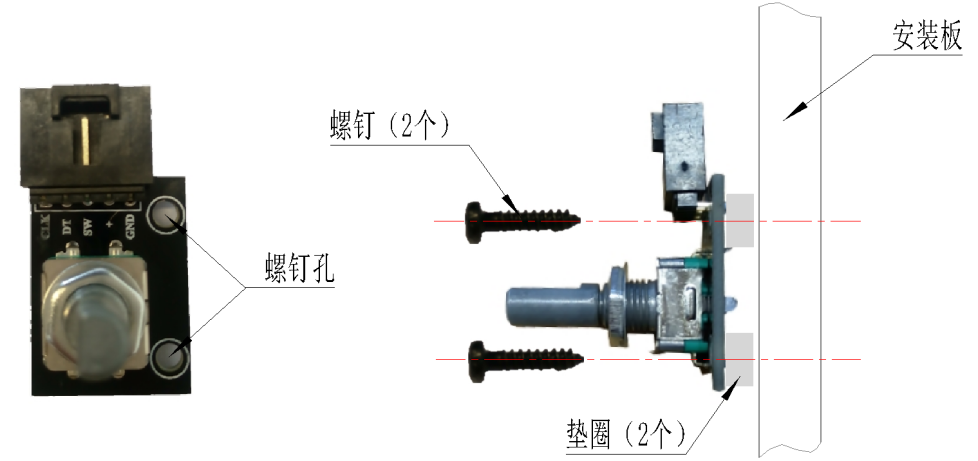

图5-3 编码器螺钉安装示意图

(2)螺钉安装：用两颗3mm的螺钉分别穿过调速旋钮开关螺钉孔、垫圈，然后固定到安装板上。

注：由于调速旋钮开关背面有凸起的焊头不易安装，因此在购买时我们将赠送2个Φ3*Φ7*3的绝缘垫圈。螺钉通常用两颗M3即可，因为不同客户安装的方式不同,使用的螺钉也不同，所以没有标配相应的螺钉。

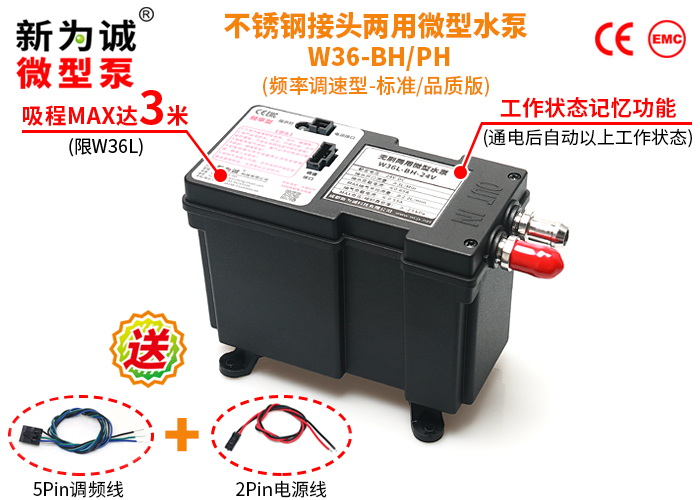

频率调速型

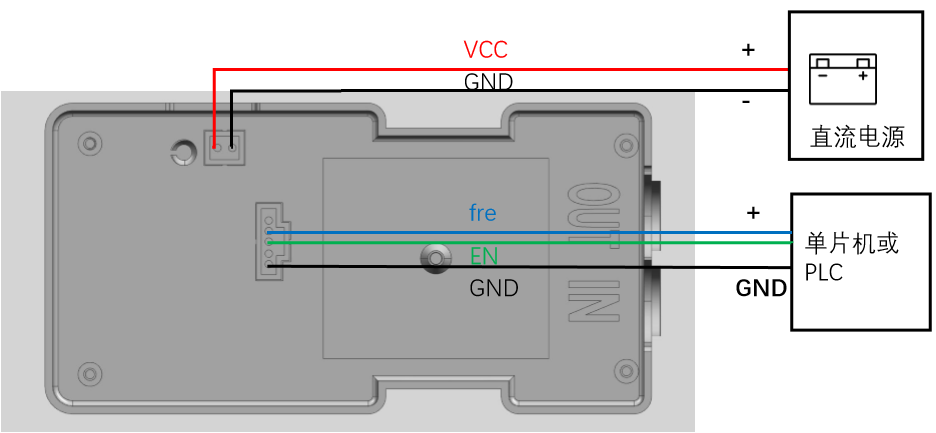

图5-4 频率调速接线图

注：上图线色与实物线色可能不同，按上图线序连线。

说明：

2Pin电源接线端红色线连接直流电源的正极，黑线连接电源负极，按上图所示。
5Pin调速端口从上到下针序与实物相同，第5针(GND)黑色线连接单片机或PLC的地，第3针（En）绿线连接单片机或PLC的低电平端口，第2针(Fre)紫线连接单片机或PLC的频率信号输出端口。

接插件	引脚	输入	定义	输入信号说明
5Pin接线端	1	NC	不连接
	2	Fre	频率调速控制信号频率调速范围：700Hz~3.1kHz 0V≤低电平≤0.8V 3.3V≤高电平≤5V 注意：输入高电平＞3.3V，MAX输入电压不可超过5V否则可能导致微型泵永久损坏。	输入方波，建议幅度值5V,占空比50%，直流偏置电压2.5V。频率调速范围700Hz-3100Hz对应700-3100rpm，当100<频率<700Hz则按MIN转速运行，当频率>3100Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
	3	EN	使能信号 0V≤低电平≤0.8V 3.3V≤高电平≤5V	使能信号，低电平有效进入频率调速模式；高电平或悬空为按照上次记录的转速运行。
	4	NC	不连接
	5	GND	共地	电源与信号共地
2Pin接线端	1	VCC	24V电源输入	额定电压24V±10%
2Pin接线端	2	GND	电源地	连接直流电源负极

表5-3 频率调速型接口定义表

注：在抽水情况下，因介质负载影响，转速可能无法达到设定转速。

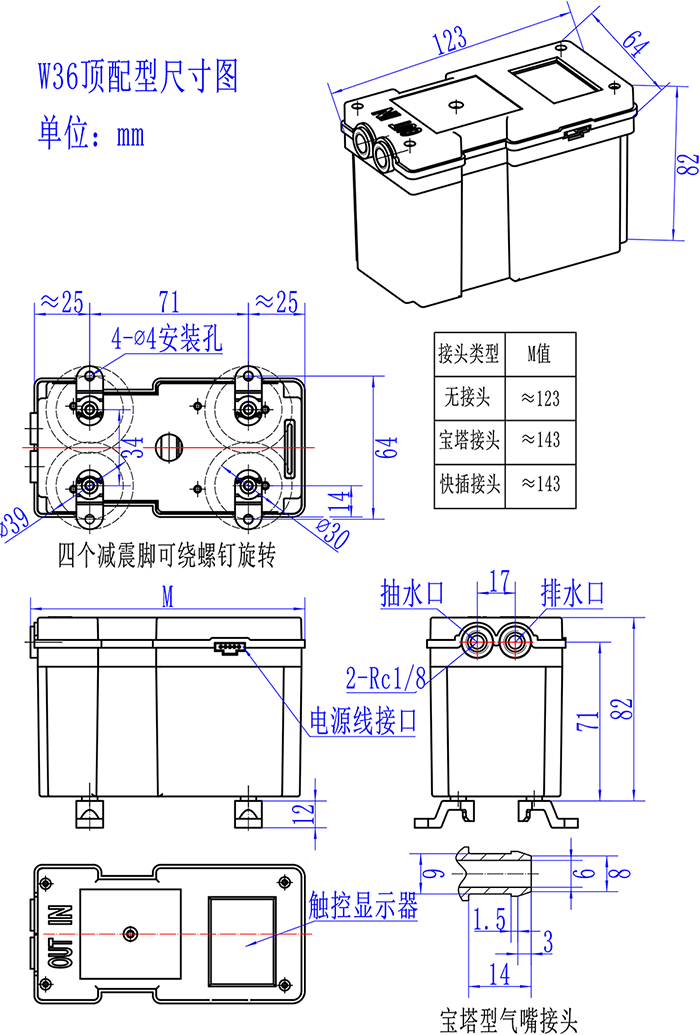

顶配型

1、顶配型调速概述:

顶配型不仅配有液晶触控屏调速功能、故障显示功能，还配备了控制信号端口，同时具备频率调速功能、转速反馈功能。下面是顶配型接线端口对应的信号说明。

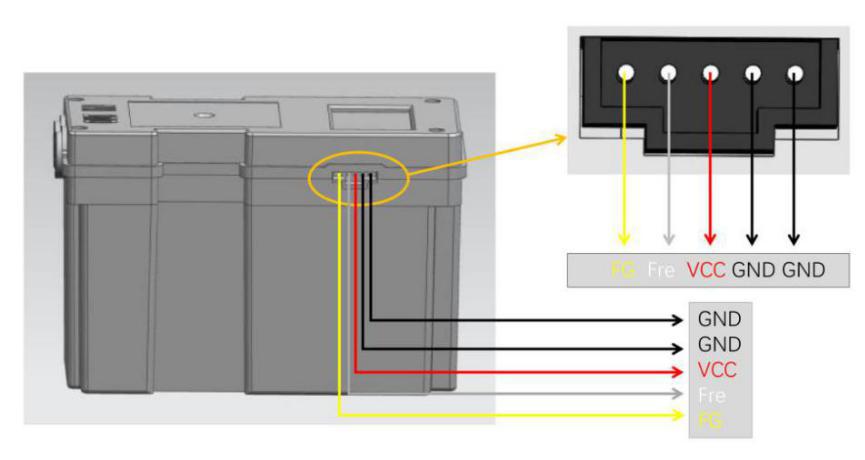

图5-5顶配型接线端口对应的信号说明

注：上图线色与实物线色可能不同，按上图线序连线，点上图可看大图！

顶配型接口定义表
引线颜色	输入	信号定义	信号说明
1白	Fre	频率调速 3.3V≤高电平≤5V 0≤低电平<0.8V	输入方波，建议幅度值5V,占空比50%，直流偏置电压2.5V。频率调速范围700Hz-3100Hz对应700-3100RPM，当100<频率<700Hz则按MIN转速运行，当频率>3100Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
2黄	Fg	转速反馈 3.3V≤高电平≤5V 0≤低电平<0.8V	通过Fg的反馈信号可以得到电机的转速，反馈的6个方波为电机转一圈。
3红	VCC	24v电源输入	额定电压24V±10%
4黑	GND	电源地	若未配备我公司适配电源，建议此地线可靠接地，使系统更稳定。
5黑	GND	电源地	连接电源负极

表5-4 顶配型接口定义表

注：

(1)为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

(2)购买顶配型的用户若未使用公司配套电源，可能对泵运行造成干扰，在电源端引出地线可靠接地，有助于提高运行可靠性！

(3)若配件线缆线序颜色和表中不对应，请按照端口序号核对线缆定义与序号！

(4)当使用频率信号调速时，需要在泵上电前，先连接好调速信号线缆并输入有效的控制信号后再上电；如果已经使用液晶屏进入屏幕调速模式，需要先输入调速频率信号并再次上电，才能启动信号调速。

2、顶配型触摸屏调速或频率调速详解

W36的顶配型有两种调速方式分别为：触摸屏调速、频率调速。以下内容为两种调速方式的接线详细说明；默认赠送品质开关直流稳压电源(用于触摸屏调速)+5Pin线束(用于频率调速)。

(1)液晶触控调速接线说明

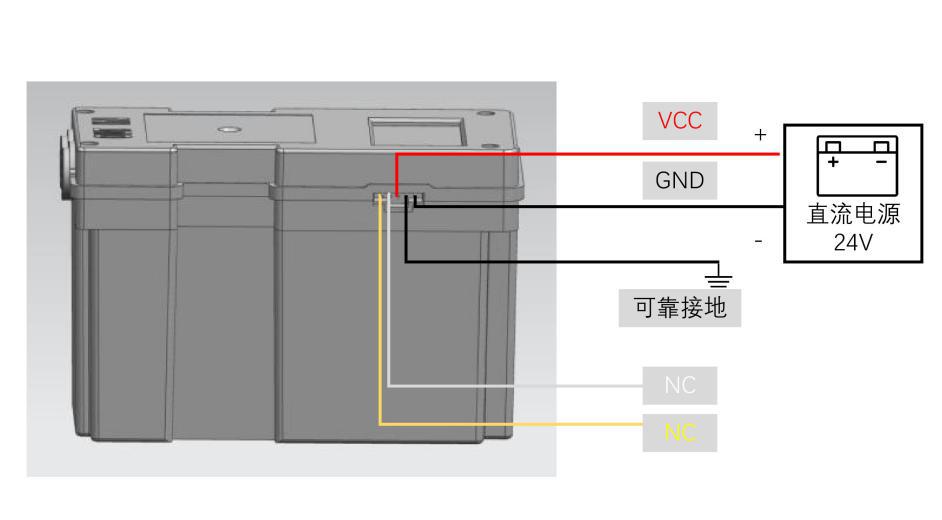

图5-6 液晶触控调速接线说明

说明：

a.电源端红色线连接24V直流电源的正极，黑线连接电源负极。通过控制液晶屏控制泵运行。

b.为防止触屏上的启停按钮发生误触，操作时需要压住一定面积且长按才能触发。

c.购买顶配型的用户若未使用公司配套电源，可能对泵运行造成干扰，将第5PIN作为接地线可靠接地，有助于提高运行可靠性！

(2)频率调速功能接线说明

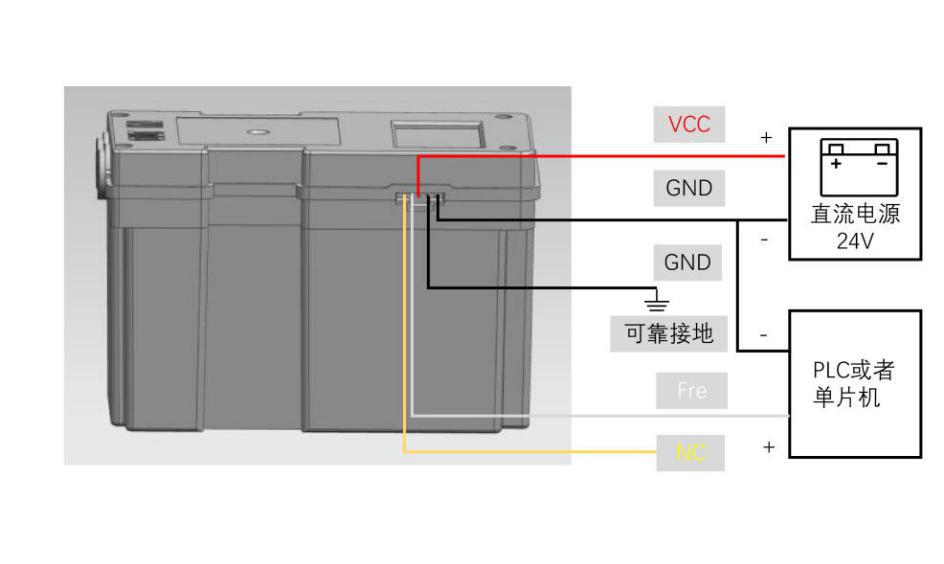

图5-7 频率调速接线说明

说明：

a.电源端红色线连接直流电源的正极，黑线连接电源负极；未配备新为诚公司适配电源，建议此地线可靠接地，使系统更稳定.

b.Fre接PLC或者单片机的方波输出口，GND连接单片机或PLC的接地端口。通过调节方波的频率大小控制泵运行速度。

c.频率调速范围700Hz-3100Hz对应700-3100RPM；

当100<频率<700Hz时按MIN转速运行，当频率>3100Hz时按MAX转速运行，当频率≤100Hz则泵停止运行，3.3V≤高电平幅值≤5V。

告警与处理

对于W36等顶配型等带有中文液晶屏的型号而言，可以通过显示在屏幕上的代码，迅速查找故障，及时排除故障避免损坏微型泵！

工况	故障类型	报警代号	报警原因	故障处理
电源过压	“电源”闪烁	EE01	直流电源输出电压大于正常电压范围。	1、检查电源的输出电压是否和产品标称一致，并重新上电。 2、频繁告警，请联系新为诚客服。
电源欠压	“电源”闪烁	EE02	直流电源输出电压小于正常电压范围。	1、检查电源的输出电压，重新上电。 2、频繁告警，请联系新为诚客服。
电源输出功率不足	“电源”闪烁	EE03	直流电源输出功率无法达到泵运转功率要求或电源输出稳定性较差。	1、更换输出功率更大的直流电源。 2、联系新为诚公司购买配套电源。
电机异常停转	“电机”闪烁	EE31	电机堵转，转速反馈异常。	1、检查管路负载是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。
电机转速偏移大	“电机”闪烁	EE32	实际转速与设定转速偏移偏大。	1、检查管路负载是否正常（减小泵的运行负载），重新上电。 2、频繁告警，请联系新为诚客服。

表5-5 顶配型故障代码定义表

注意事项

1.本产品无防水、防尘、防爆功能，也不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

6.该系列泵若未使用公司配套电源时，可能对泵运行造成干扰。

7.请严格按照该说明书要求操作。

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)W36系列应该配：“大号过滤器GA9.5” (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

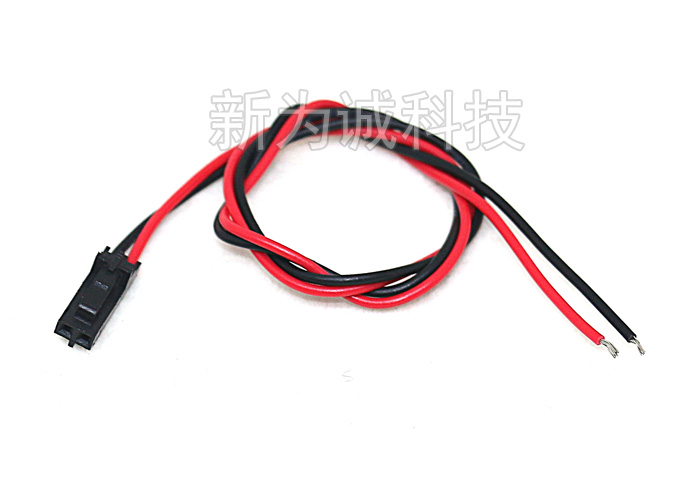

	2.2Pin电源接线：1根 (赠送，仅旋钮调速、频率调速型赠送) 名称：2针接插件，用于连接直流电源正负极；用途：将泵上电源接口与直流电源正负极相连，长约30CM(批次不同，长度可能有一定差异)。说明： (1)微型泵W36-JJ，电机有直接引出线； (2)微型泵W36-PD会赠送配套的电源；或配有5Pin二合一频率+触摸屏调速线；故这两种型号都不需要配送本2Pin电源接线！

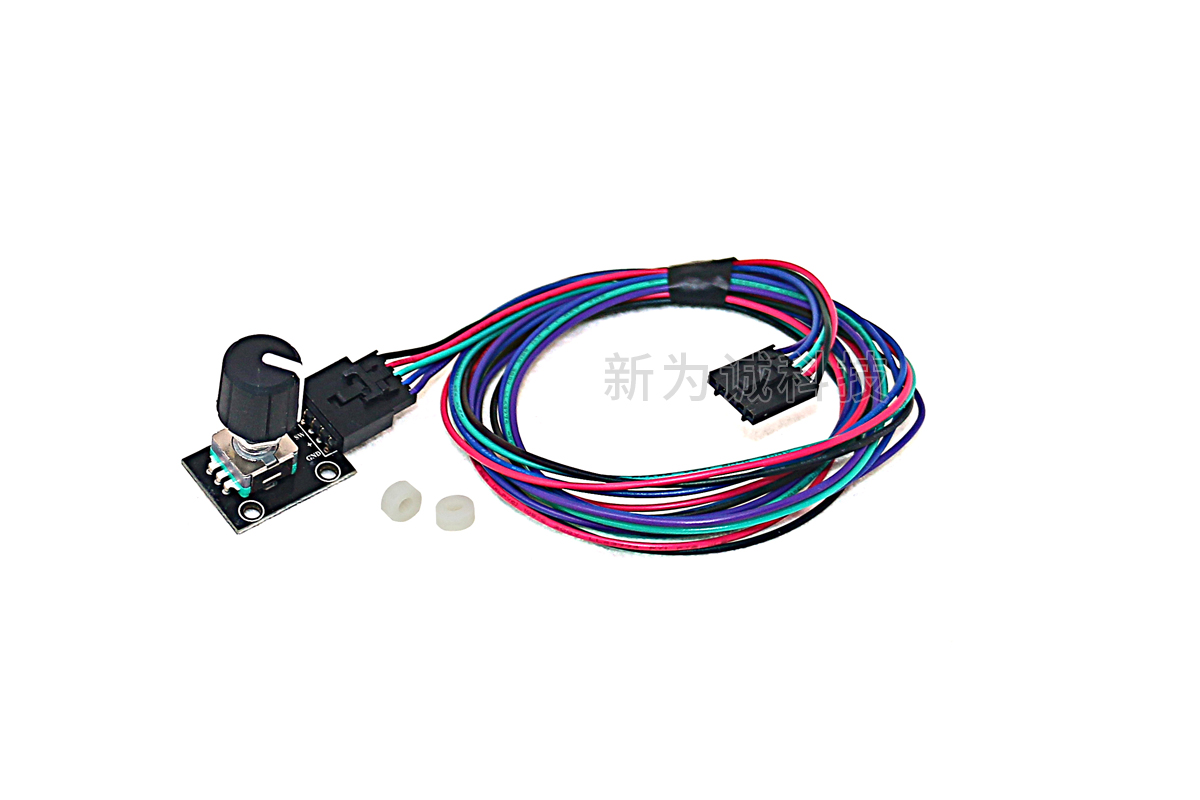

	3.旋钮调速编码器套件：1套(仅旋钮调速型赠送) 含旋钮编码器1个、金属垫片2个、5Pin调速线束一组、绝缘垫圈2个(橡胶圆环Φ3Φ73mm厚)。使用详情请见：《调速模式接线说明》。

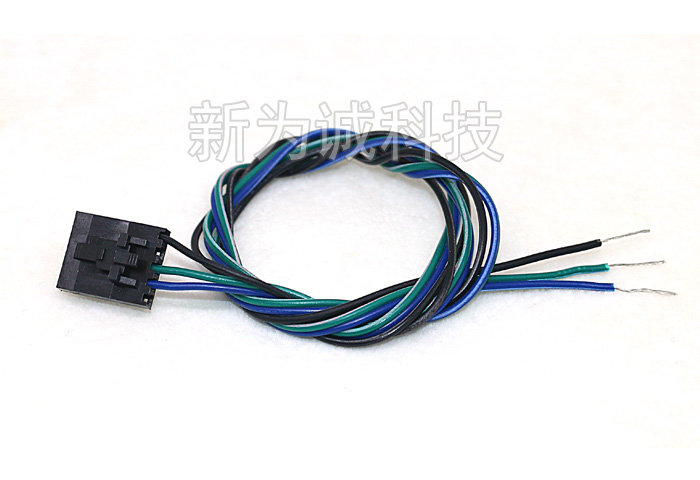

	4.5Pin频率调速接插件：1根(仅频率调速型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：线长约50CM(批次不同，长度可能有一定差异)

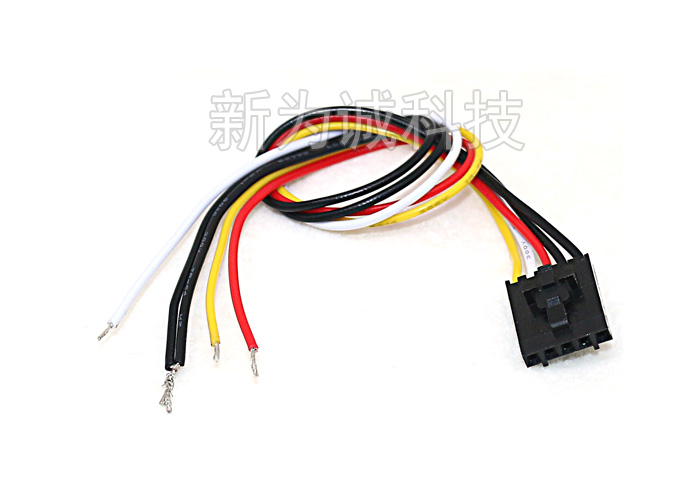

	5.5Pin频率调速和电源二合一接插件：1根 (仅顶配型赠送) 接线定义、用法等详情请见《调速泵各种类型接线详解》说明：线长约19CM(批次不同，长度可能有一定差异)。

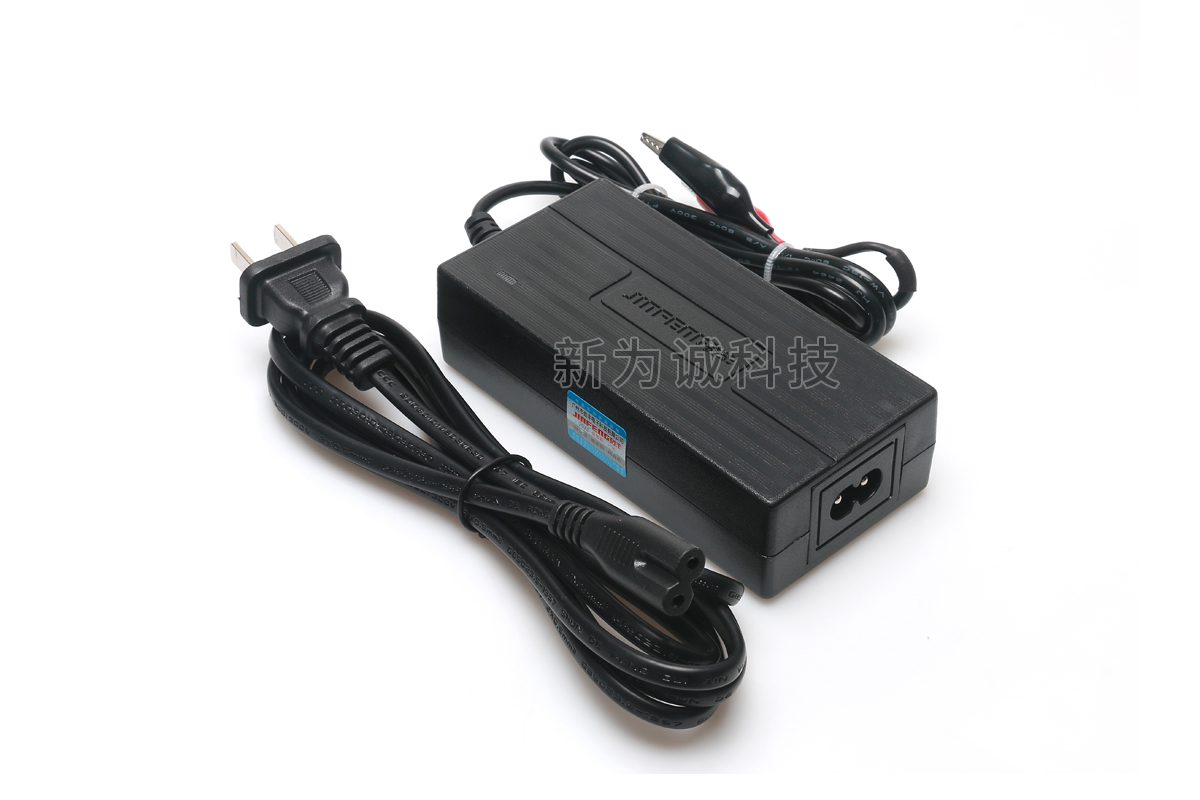

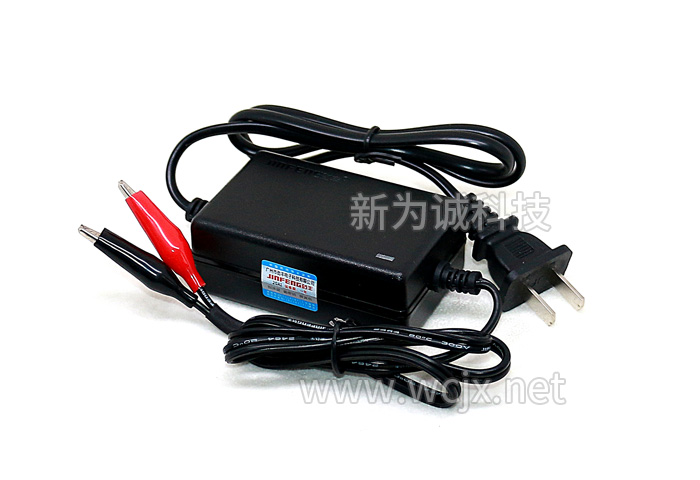

	6.开关直流稳压电源：(选配件，需要另外收费) 规格：24V1.5A 仅适用于W36-JJ(基础型-简化版)
	7.开关直流稳压电源：(选配件，需另外收费) 规格：24V3A 仅适用于W36系列的旋钮调速型、频率调速型，比如W36L-BX、W36M-PH等。

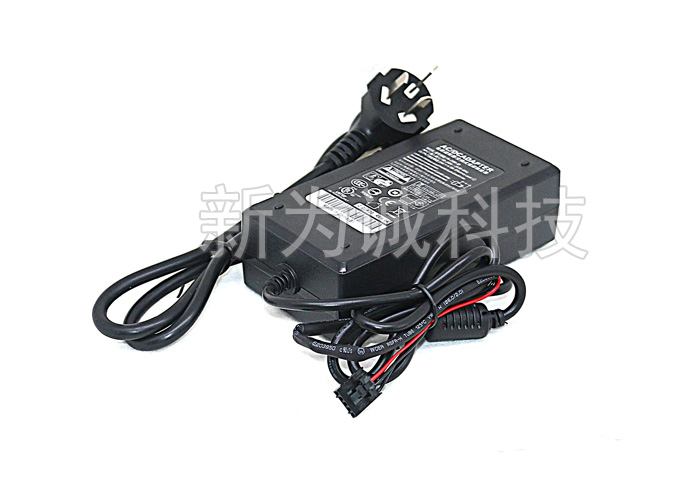

	8.开关直流稳压电源：1台（赠送，仅品质版）规格：24V1A 仅适用于W36等带有液晶屏的品质版，如W36L-PD/W36M-PD/W36S-PD等。该系列调速泵对电源抗干扰能力要求较高，强烈建议选用新为诚定做的低干扰电源！否则易干扰泵的正常运行，有可能造成泵无法正常工作甚至损坏！ (目前推广期，本电源免费赠送！推广期结束后开始收费！)

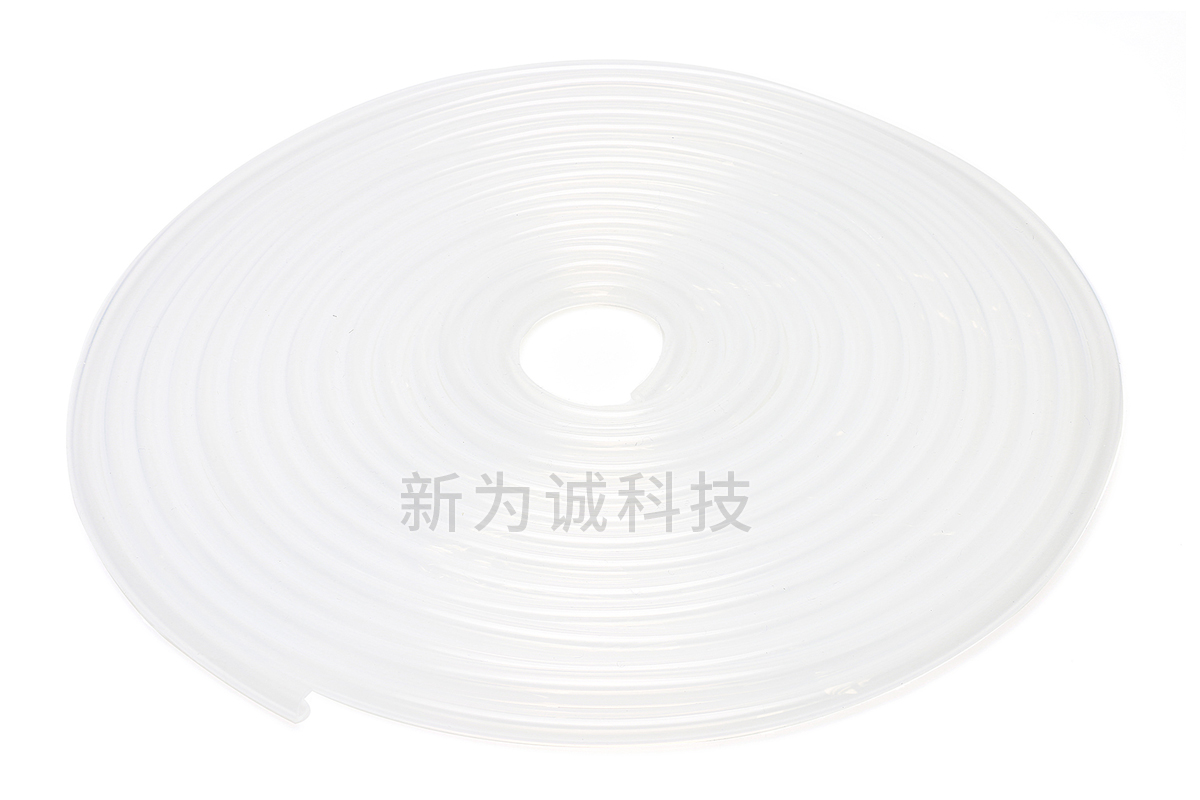

	9.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮7×∮13硅胶管
