微型两用水泵 WGV系列

锂电池微型小水泵WGV

1.新为诚锂电池微型小水泵WGV，“专为电池而生”！不论是野外使用zui广的锂电池(3.7V)、方便买到的干电池(1.5V)、常用低成本镍氢可充电电池(1.2V)，都能轻松驾驭！
2.新为诚电池微型水泵WGV，超宽工作电压可选：DC1-6V或2.8-6V，DC8-12V或8-24V，有专业的“电压-流量曲线”、“正负压-功耗-流量曲线”等实测数据供参考！其他非标品、材质等，还可定做，详询新为诚客服......
3.锂电池微型水泵WGV，既保证可频繁启停，又可长期连续运转(7*24小时连续运转)，还保证了较低的工作电流(低至几十mA)，不足同类产品的一半！非常适合“电池驱动”的低能耗场合，如手持设备野外采样、分析等；

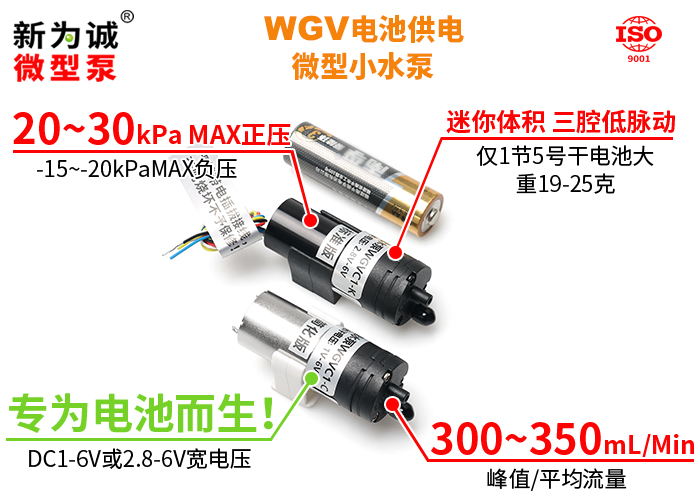

4..锂电池微型水泵WGV，仅1节5号干电池大，重19-44克，却罕见地采用“三腔泵”及低功耗设计，可满足大部分对流量脉动(平稳性)、功耗、体积有严格要求的场景或用户需求！
5.新为诚微型水泵新品—锂电池小水泵WGV，对比同类产品(含国外进口微型水泵)优势明显：
1)目前体积Min、功耗有较大优势；
2)水流脉动Min：属三腔水泵，其他同类微型水泵，绝大多数是单腔水泵、个别是双腔水泵(但体积较大)；
3)抽水时振动小：得益于3个工作腔协同输送液体，相比“单腔泵”往复急回运动，WGV全套机构运行平稳，不抖动客户水管、不引发机箱共振....

4)三腔体设计，水流平稳，水流量不会因排水口管长变化出现大幅度波动情况(有实测数据供参考)...
6.两用微型水泵WGV，脉动低特性，在降低测量成本、提升方便性上有较大优势(不论做水泵还是气泵用)：
1)客户用低成本的“浮子流量计”，就可测到非常接近真实值的数据；
2)若用流量传感器，稳定的流量得到结果也更准确；

3)目前其他迷你微型泵，往往都是单腔泵，准确测量流量的难度大、成本高、误差大！
7.锂电池微型水泵WGV，在长时间工作后，参数仍然保持稳定而不下降，且寿命远超同类产品，质优价美：
1)WGV有刷版：采用品质有刷电机，寿命约2K小时，非仅几十、几百小时的廉价产品可比，质优价美！客户选配带有对应功能的H桥驱动保护模块后，有刷电机版还可实现PWM调速、频繁启停、堵转、过流保护了......(详询客服)！
2)WGV无刷版：采用品质无刷电机或品质的空心杯电机，寿命约5-7K小时，价格增加不多，寿命却翻了3倍，性价比很高！还可PWM调速(单片机、PLC等上位机占空比调速)、FG反馈(从反馈信号得知泵的实时转速，由此可知泵的运行状态)，方便实现闭环控制，使系统更加智能化；
8.电池微型水泵WGV，特别是配备空心杯无刷电机版本，对比传统电机，无铁芯转子，消除或减少额外能耗，重量轻效率高，启动阻力惯性低，电机精度高，适于轻量化、高精度、快速响应场合，如工业机器人、仿生义肢、自动化生产线、数控机床、航天飞行器、无人机、有源植入物、胰岛素泵等；
9.无需添加润滑油维护，属于微型干式水泵，无油不污染介质、免维护，小体积......
10.锂电池微型小水泵WGV，标准版自带过载保护，可保护泵不被轻易损坏。

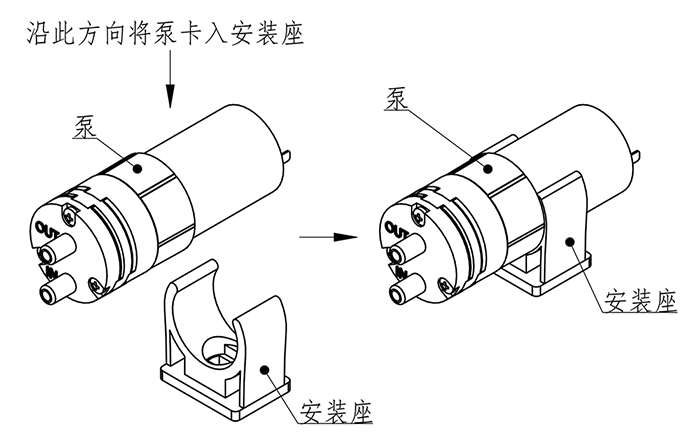

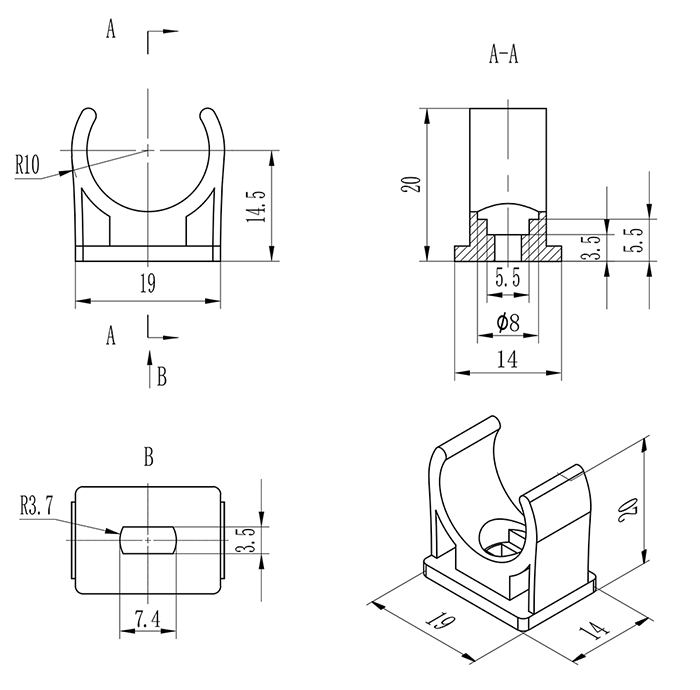

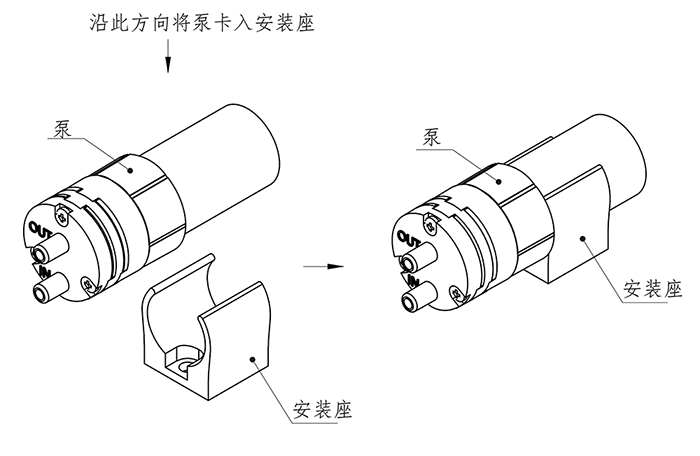

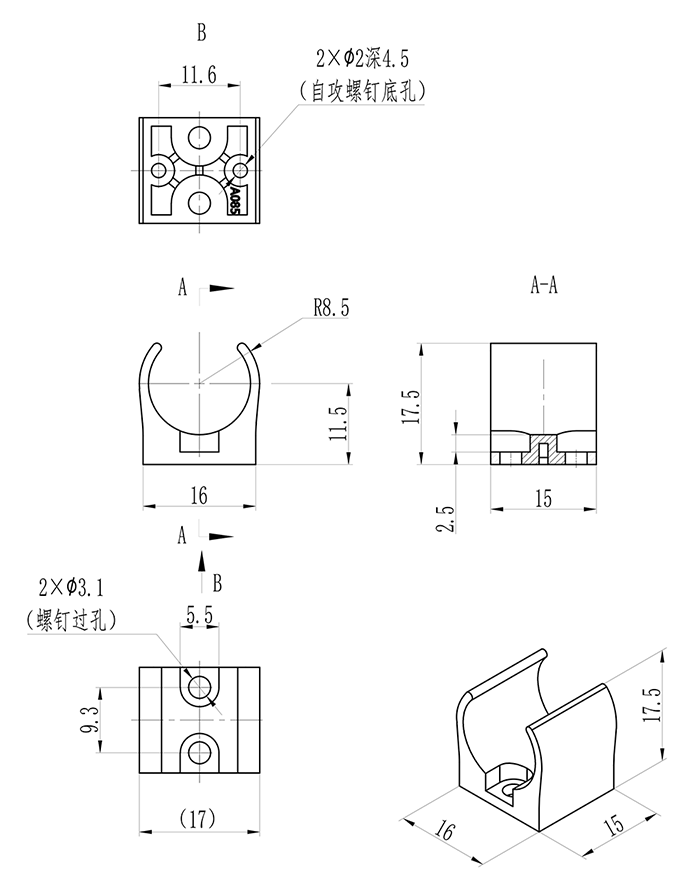

11.水气两用，有水抽水、有气抽气，标准版免费赠送尼龙安装底座，安装更牢固，不跑位！
12.抽水端可带大负载，甚至堵死也属于正常工作。

关键参数

1、WGV系列标准电压参数(表1)

型号	作水泵时						作气泵使用时
	额定电压	负载电流	额定功率	开口流量	吸程	MAX 扬程	峰值流量	平均流量	MAX负压
	V DC	A	W	L/min	M	M	L/min		kPa
WGVC1-CH2EA-MJ6	6	≤0.2	≤1.2	≥0.35	≥1	≥4	≥0.25	≥0.25	≥-10
WGVC1-KH2EA-PB6	6	≤0.25	≤1.5	≥0.4	≥2	≥8	≥0.45	≥0.45	≥-19
WGVC1-AH2EA-PB2	12	≤0.2	≤2.4	≥0.45	≥2	/	≥0.4	≥0.35	≥-20
WGVC1-AH2EA-PB4	24	≤0.1	≤2.4	≥0.4	≥2	/	≥0.35	≥0.3	≥-20
WGVC1-AM5EL-PP2	12	≤0.2	≤2.4	≥0.4	≥2	/	≥0.35	≥0.3	≥-20

★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整；

2、WGV允许电压范围、启动电流、噪音(表2)：

型号	额定电压（V DC）	允许电压范围 (V DC)	启动电流（A）	空载噪音 dB(A)	主机重量(标准版/品质版)（g）
WGVC1-CH2EA-MJ6	6	1~6V	＜1.5	35	约25
WGVC1-KH2EA-PB6	6	2.8~6V	＜0.3	35	约19
WGVC1-AH2EA-PB2	12	8~12V	＜1.0	35	约36
WGVC1-AH2EA-PB4	24	8~24V	＜0.4	35	约36
WGVC1-AM5EL-PP2	12	8~12V	＜1.5	40	约44

注：
1)特殊电压下的对应参数(如1.0V/2.8V/3.7V等 DC供电)、材质等可咨询新为诚客服！
2)表中“抽水噪音”测试方案：距离泵1m，噪音仪正对泵的进排气口，环境噪音约33.0dB(A)。

【注意】

1、所有规格均使用直流电源。所需电池或直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、输入电压要求：参见上表2；电压变化会影响电流、流量、压力等大小。

3、该系列微型泵对启动电流有一定要求，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)WGVC1-CH2EA-MJ6(有刷简化版)应超过1.0A，例如 5V2A以上；

2)WGVC1-KH2EA-PB6(无刷标准版)应超过0.5A，例如 5V1A以上；

3)WGVC1-AH2EA-PB2(无刷标准版)应超过1.0A，例如 12V2A以上；

4)WGVC1-AH2EA-PB4(无刷标准版)应超过0.4A，例如 24V1A以上；

5)WGVC1-AM5EL-PP2(无刷标准版)应超过1.5A，例如 12V3A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁(注意，此类故障不属于正常质保范围)！强烈推荐我司专门定做的JF-24V1A/JF-12V2A/JF-5V2A。

4、型号、版本及代号说明：
1)型号说明：
(1)W—水气两用水泵、GV—内部编号；
(2)C-偏重小体积；1-单头，2-双头(未来可能推出)；
(3)C-有刷电机，K-空心杯无刷电机，A-无刷电机A型；
(4)H2-接头：2mm内径软管宝塔气嘴；M5-接头：M5公制内螺纹接头；
(5)EA-默认材质：EPDM隔膜、EPDM阀片、EPDM密封、PA泵头；EL-材质：EPDM隔膜、EPDM阀片、EPDM密封、铝合金泵头；
(6)M-电机电压调速(自配H桥电路)或不调速；P-PWM调速+FG电机转速反馈；
(7)J-简化版，B-标准版，P-品质版；
(8)2-12V DC，4-24V DC，3-3.7 VDC(常用于野外锂电池1节供电)、5-5 VDC(室内开关直流电源5V供电)、6-6 VDC(野外干电池4节串联供电)、1-其他非常见直流电压(如1.2V、2V、2.8V、4V(野外镍氢可充电电池1、2、4节供电)、1.5V、3V(野外1、2节干电池供电))；
2)实例：

(1)WGVC1-CH2EA-MJ6，代表：水气两用微型水泵，小体积，高品质直流有刷电机，宝塔接头，默认材质组合；电压调速或不调速；简化版，6VDC供电；
(2)WGVC1-KH2EA-PB2，代表：水气两用微型水泵，小体积，高品质直流无刷空心杯电机，宝塔接头，默认材质组合；PWM+FG；标准版，定做12VDC供电；

5、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

7、【体积、接管】：

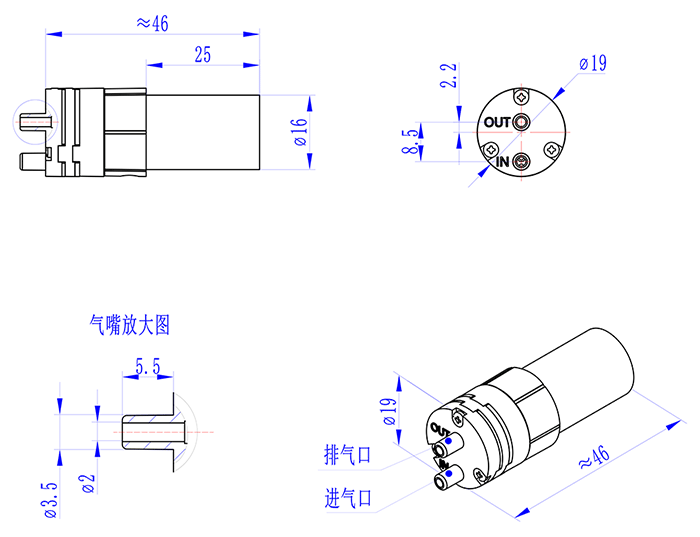

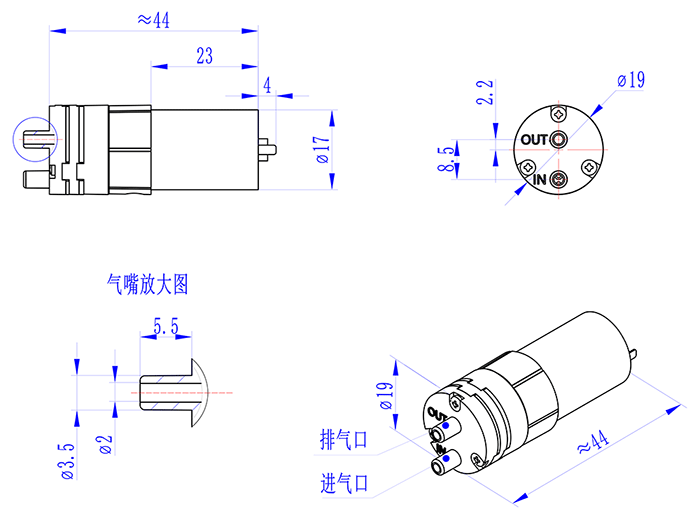

(1)泵体积(长x宽x高，单位mm)：

WGVC1-CH2EA-MJ6：53.5×φ19(外径，有刷版不含安装座等）；
WGVC1-KH2EA-PB6：51.5×φ19(外径，无刷版不含安装座，考虑引出线弯折等)；
WGVC1-AH2EA-PB2/PB4：48.5×φ24.4(外径，无刷版不含安装座，考虑引出线弯折等)；
WGVC1-AM5EL-PP2：50.7×φ24.4(外径，无刷版不含安装座，考虑引出线弯折等)；
(2)抽、排气嘴规格：

有刷版、标准版：内φ2×外φ3.5mm，宝塔直通式；建议接2×4mm硅胶管；

品质版：M5内螺纹接头，建议接M5外螺纹形式的快插接头；
(3)抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。

版本说明

该系列目前有4个版本		简化版	标准版	标准版	品质版
新为诚配置寿命	电机品质	有刷电机★	无刷电机(空心杯)★★	无刷电机(A型)★★	无刷电机★★
	隔膜性能	★★	★★★	★★★	★★★★
	轴承性能	★★	★★★	★★★	★★★★
	满载寿命	＞3000小时*	＞5000小时*	/	/
	空载寿命	＞5000小时*	＞7000小时*	＞7000小时*	＞9000小时*
	电机寿命	＞6000小时	＞10000小时	＞10000小时	＞10000小时
新为诚性能	噪音	不做要求	不做要求	不做要求	不做要求
	电磁干扰	★	★★★	★★★	★★★
	环境温度	0～40℃	0～50℃	0～50℃	0～50℃
	电压调速功能	× (但客可自配H桥模块，实现PWM调速、频繁启停、堵转、过流，详询客服)	×	×	×
	PWM调速功能	×	√	√	√
	FG转速反馈信号	×	√	√	√
	过载保护	×	√	√	√
	过热保护	×	×	×	×
	保修	1年	1年	1年	2年

注：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.产品寿命测试说明：
(1)满载寿命测试工况：5V电压下，抽水口直通大气，排水口通过调节阀限制排水压力，5V简化版的排水压力为40kPa(模拟扬程4m),5V标准版的排水压力为80kPa（模拟扬程8米），使泵24小时不停机连续运行抽水。12V/24V版本不建议在排水口施加负载；
(2)空载寿命测试工况：工作电压下，全流量抽水，24小时不停机连续运转；
(3)电机寿命测试工况：工作电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

(4)特别注意：对电池供电的微型泵来说，其他电压下的寿命值，因受到电池种类、结构、容量、质量等诸多因素影响，无法一一给出，只能提供如下理论值供参考，不作为验收标准：电压低于5V越多的，上述寿命应越长，反之寿命越短(前提：电池有充放电保护下)！
(5)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(6)*代表设计样机参数，正式产品寿命正在测试中；
(7)实验数据来源为新为诚科技实验室，以及供应商实验室。

3特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

工况

1、环境：简化版工作环境温度为0℃～40℃，标准版、品质版工作环境温度为0℃～50℃。工作环境的相对湿度≤90%，无结露；泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。
允许介质温度为：0℃～50℃ (但禁止介质中含有冰粒等固体颗粒)！

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作；但是施加的负载不能超过泵的MAX负压，或MAX扬程换算成的等效MAX正压(例如5米扬程≈50kPa)！

2、作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接选用该系列无刷电机版本，本身就属于低电磁干扰产品。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

简化版、标准版介质接触到的材料：增强尼龙、EPDM橡胶；品质版介质接触到的材料：铝合金、EPDM橡胶。如介质特殊，请根据接触材料自行判断泵对输送介质的耐受性。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

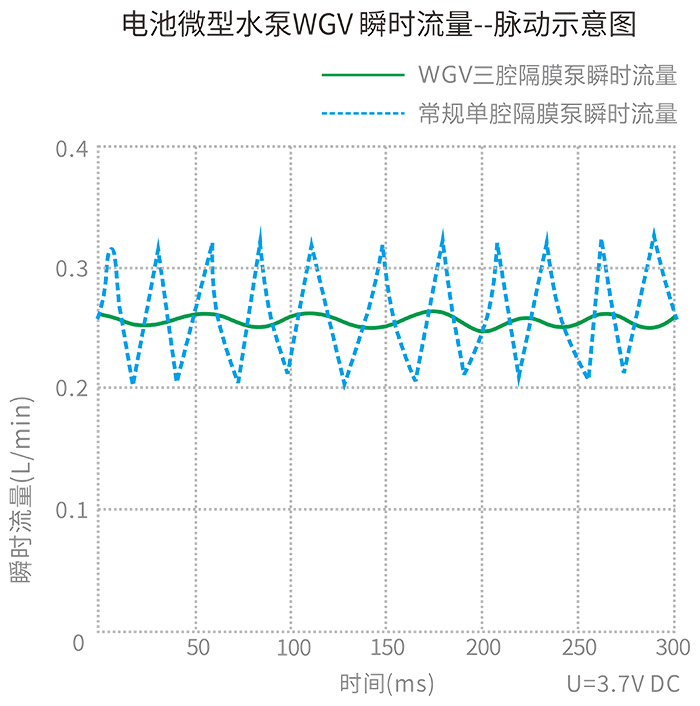

低脉动曲线图

参数曲线图

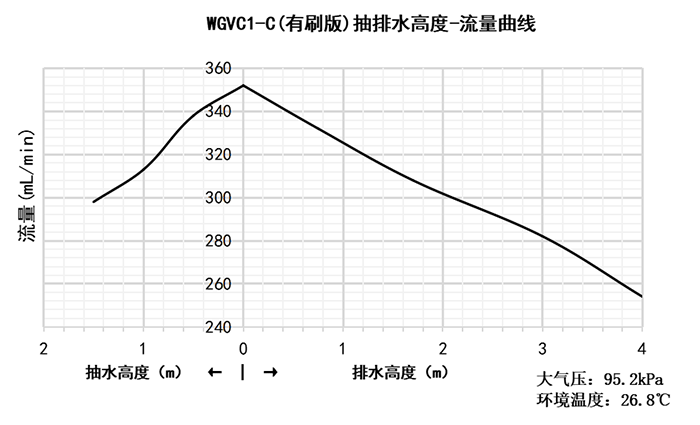

1、WGVC1-CH2EA(有刷版)抽排水高度-流量曲线

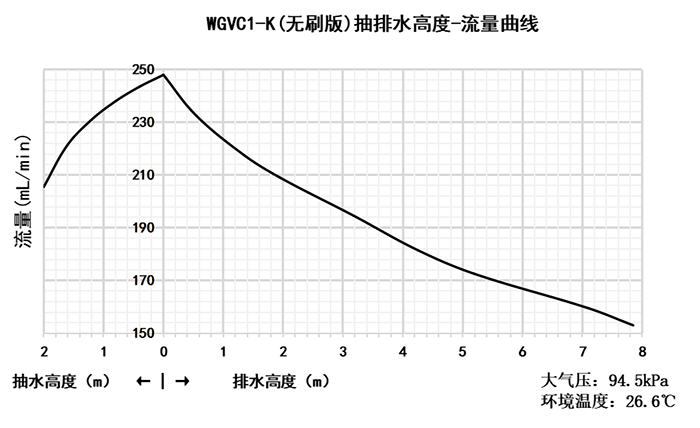

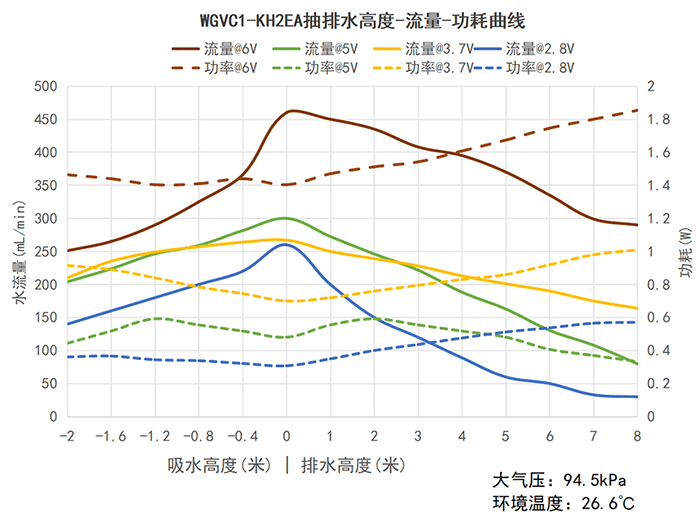

2、WGVC1-KH2EA(无刷版)抽排水高度-流量曲线

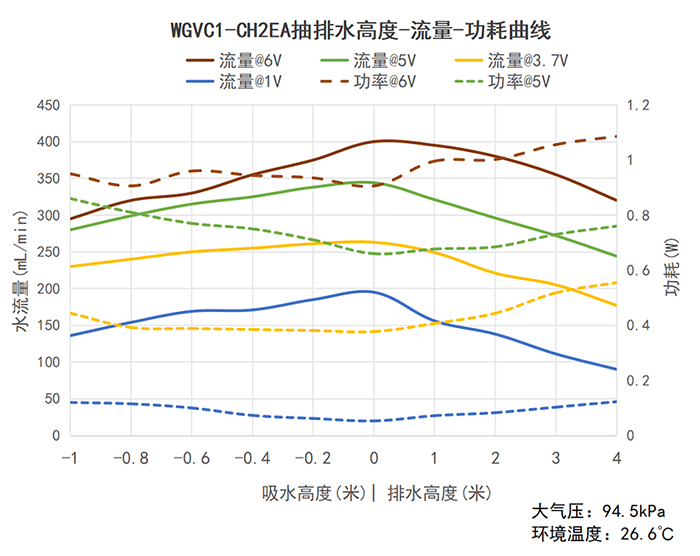

3、WGVC1-CH2EA(有刷版)压力-流量-功耗曲线

4、WGVC1-KH2EA(无刷版)压力-流量-功耗曲线

注：

(1)以上曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，不作为产品验收依据！
(2)曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

无刷版信号线说明

(1)仅限无刷版1：

对应型号：WGVC1-KH2EA-PB6

序号	引线颜色	功能	动作电平	信号说明
1	红	电源线正极	DC 2.8-6V	2.8V≤直流电压必须≤6V
2	黑	电源线负极	接地
3	蓝	脉宽调速(PWM)线	信号规格：0V≤低电平≤0.5V，2V≤高电平≤5V，PWM输入信号频率范围：10KHz～30KHz；	占空比调速(高电平有效)；该线悬空电机全速运行全速运转；
4	白			该线为电机自带线，对本品无影响。
5	黄	电机转速反馈信号，脉冲信号	低电平＜0.5V，高电平＜5.5V，建议高电平取4.0V	电机每转一周输出 3 个脉冲；FG信号的MAX负载电流为2mA

如果无需调速及转速反馈，可按如下接线：

电机引线	连接方法	备注
红线	电源正极，电压严格按接线说明！
黑线	电源负极
蓝线	悬空	电机全速运行
黄线	绝缘包扎	若无需转速反馈，请将黄线、白线分别绝缘包扎。
白线	绝缘包扎	若无需转速反馈，请将黄线、白线分别绝缘包扎。

(2)仅限无刷版2：

对应型号：WGVC1-AH2EA-PB2、WGVC1-AH2EA-PB4、WGVC1-AM5EL-PP2

序号	引线颜色	功能	动作电平	信号说明
1	红	电源线正极	12V泵：DC 8～12V 24V泵：DC 8～24V
2	黑	电源线负极	接地
3	黄			该线为电机自带线，对本品无影响。
4	绿	电机转速反馈信号，脉冲信号	0V＜低电平＜0.5V，4V＜高电平＜5.0V	电机每转一周输出 6 个脉冲；FG信号的MAX负载电流为2mA
5	蓝	脉宽调速(PWM)线	信号规格： 0V＜低电平＜0.8V， 2.5V＜高电平＜5V。 PWM输入信号频率范围：10KHz～30KHz。	通过改变占空比来改变电机转速、调节流量，低电平有效；悬空电机停止运行，接地全速运行。不能用该端口来控制泵的启停。

如果无需调速及转速反馈，可按如下接线：

电机引线	连接方法	备注
红线	电源正极，电压严格按接线说明！
黑线	电源负极
蓝线	电源负极	不可悬空，否则电机停止运行
黄线	绝缘包扎	若无需转速反馈，请将黄线、白线分别绝缘包扎。
绿线	绝缘包扎	若无需转速反馈，请将黄线、白线分别绝缘包扎。

警示：

1、禁止热拔插！严禁在通电情况下直接拔插电机插头！所有的电机信号线的断开或连接动作必须是在彻底断开电源的情况下进行！严禁将电源正负极接反，否则将烧毁电机，将导致保修失效！

2、焊接电机引线时必须迅速，否则高温会损坏电机。

电机启动电流说明

1、启动电流：

型号

电压

(V DC)

MAX启动电流

(A)

持续时间

(ms)

WGVC1-CH2EA-MJ(有刷简化版)

3.7

1.0

WGVC1-KH2EA-PB(无刷标准版)

3.7

0.5

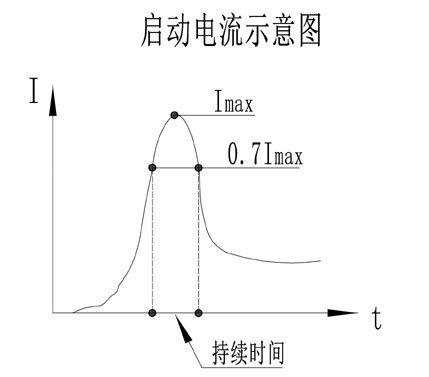

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，可采用对应电压的各种电池，也可采用开关直流电源，但电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户想定做WGVC1-CH2EA-MJ5(有刷简化版，5V供电)/WGVC1-KH2EA-PB5(无刷标准版，5V供电)，可从新为诚公司选配电源，则可选配JF-5V2A(约10W，过载保护约2-3A，5V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备5V4-6A(5V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

6.禁止热插拔！无刷版严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

7.接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)WGV系列应该配：“GA4.5特小号”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮2×∮4硅胶管

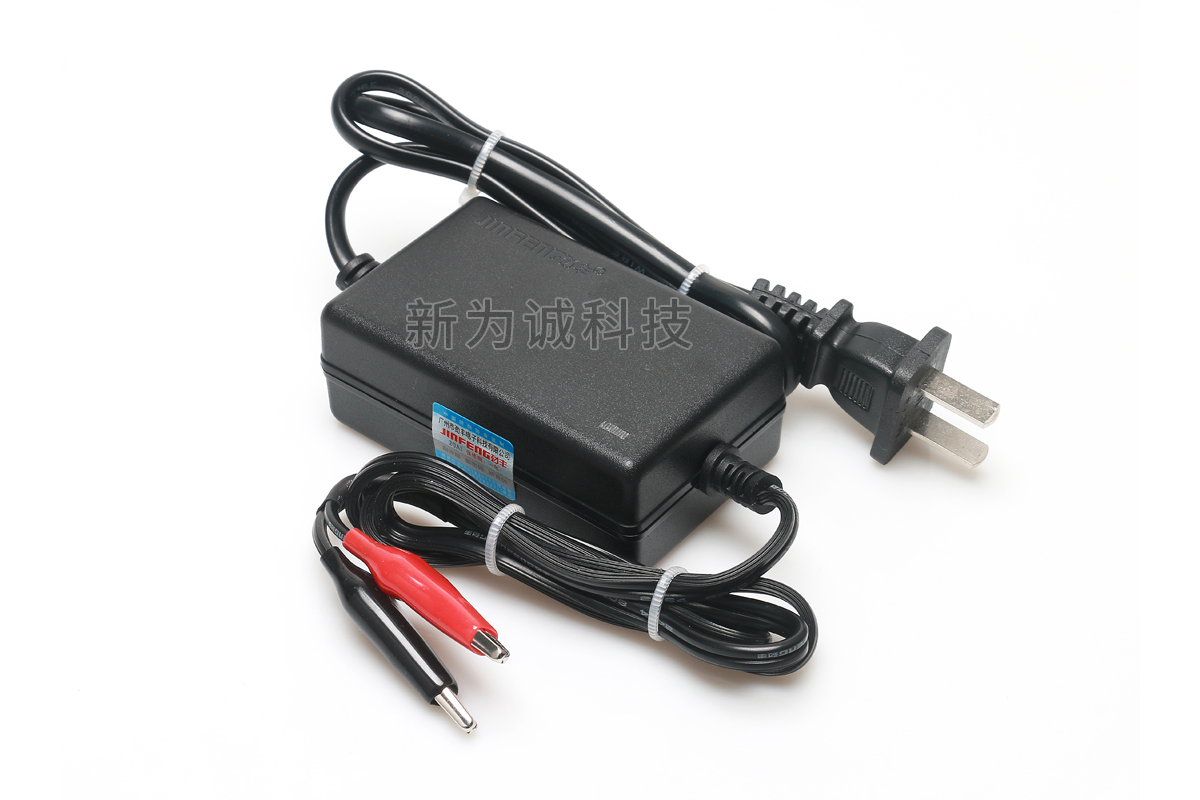

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：5V2A(不可调电压，对应5V型号) 12V2A(不可调电压，对应12V型号) 24V1A(不可调电压，对应24V型号)
