微型两用气泵 FCG系列

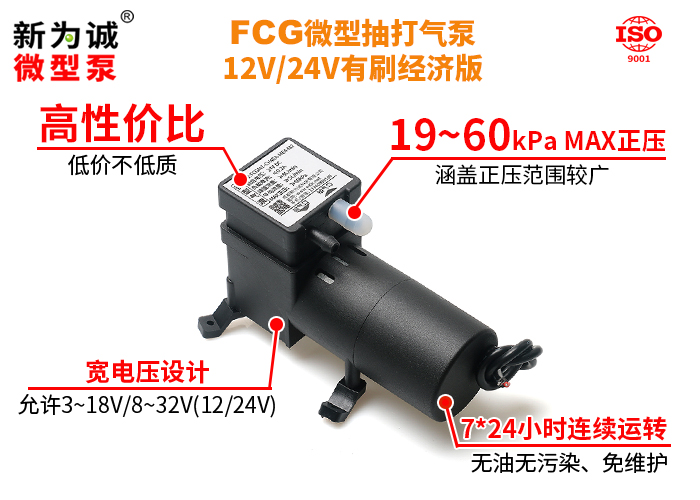

经济型微型气泵FCG

1.抽打两用微型气泵FCG，系新为诚推出的经济型微型抽打气泵，主打看重成本场合，例如气体采样、色谱分析仪用途，场景中克服阻力输送气体，或分析仪中需要有一定正压和流量才能正常检测；但负载不宜过大(也即抽气口、排气口承受的负压或正压，不能超过泵的MAX值；且不保证带载下可靠启动)！

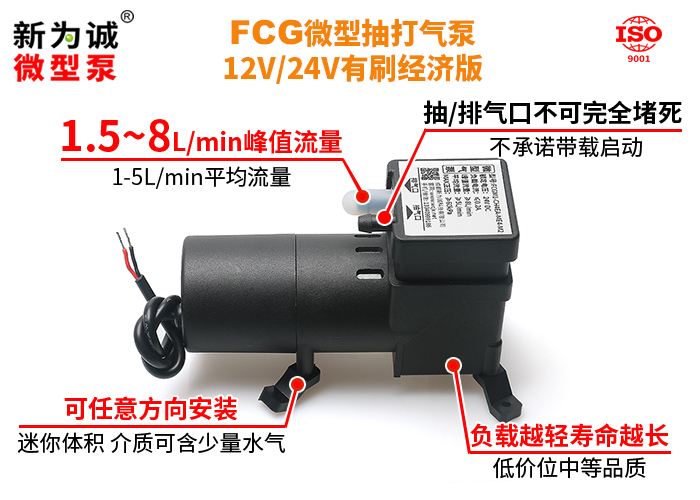

2.新为诚12V微型气泵FCG，在保证较低成本的同时，兼顾部分工业级品质+消费级价格，保证了较稳定的参数：峰值流量1.5-8L/min，平均流量1-5L/min；MAX正压19-60kPa，涵盖气体采样、气体循环、增压、搅拌、曝气等场景要求；
3.新为诚24v气泵FCG，特有的宽电压设计，12V型号可在3-18V范围内正常工作；24V可在8-32V范围内正常工作，适合额定电压28V/32V的特殊工况需求...
4.新为诚24V微型气泵FCG，低价不低质，满载寿命取决于实际工况，负载越轻寿命越长，反之则越短；适合看重成本客户！
5.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；
6.抽、排气端可带大负载(但只能从常压下启动)，堵死也能正常工作；迷你体积，任意方向安装！

关键参数

1、FCG系列标准电压参数(表1)：

型号	额定电压（V DC）	负载电流（A）	功率	流量（L/min）		MAX相对真空度（kPa）	MAX允许输出压力（kPa）
型号	额定电压（V DC）	负载电流（A）	(W)	峰值流量	平均流量	MAX相对真空度（kPa）	MAX允许输出压力（kPa）
FCGS1-CH4EA-ME2-M1	12	≤0.2	≤2.4	≥1.5	≥1.0	≥-15	≥19
FCGS1-CH4EA-ME4-M1	24	≤0.1	≤2.4	≥1.5	≥1.0	≥-15	≥19
FCGS1-CH4EA-ME2-M2	12	≤0.2	≤2.4	≥3	≥2	≥-25	≥30
FCGS1-CH4EA-ME4-M2	24	≤0.15	≤3.6	≥3	≥2	≥-25	≥30
FCGM1-CH4EA-ME2-M1	12	≤0.5	≤6	≥5	≥3	≥-40	≥56
FCGM1-CH4EA-ME4-M1	24	≤0.3	≤7.2	≥5	≥3	≥-40	≥56
FCGM1-CH4EA-ME2-M2	12	≤0.3	≤3.6	≥8	≥5	≥-40	≥60
FCGM1-CH4EA-ME4-M2	24	≤0.2	≤4.8	≥8	≥5	≥-40	≥60
对比：标准大气压						0	0

★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整；

2、FCG系列允许电压范围、启动电流、噪音(表2)：

型号	额定电压（V DC）	允许电压范围 (V DC)	负载电流（A）	启动电流（A）
FCGS1-CH4EA-ME2-M1	12	3～18	≤0.2	≤4
FCGS1-CH4EA-ME4-M1	24	8～32	≤0.1	/
FCGS1-CH4EA-ME2-M2	12	3～18	≤0.2	≤5
FCGS1-CH4EA-ME4-M2	24	8～32	≤0.15	≤3.5
FCGM1-CH4EA-ME2-M1	12	3～18	≤0.5	≤6
FCGM1-CH4EA-ME4-M1	24	8～32	≤0.3	≤4
FCGM1-CH4EA-ME2-M2	12	3～18	≤0.3	≤5
FCGM1-CH4EA-ME4-M2	24	8～32	≤0.2	≤3

【注意】：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.以上参数均是在额定电压(12V/24V)下测试所得，实际工作电压变化，产品参数会有变化。

3、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)FGxx-xxxxx-ME2应超过6A，例如 12V6A以上；
2)FCGxx-xxxxx-ME4应超过4A，例如 24V4A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

4、输入电压要求：详见上表2；

5、型号、版本及代号说明：
1)型号说明：
(1)F—抽打两用微型气泵系列；CG是内部编号；
(2)S—小流量、M—小流量、L—大流量；
(3)1—单泵头；2—双泵头(未来有才推出)；
(4)C—有刷直流电机(经济版默认标配)；
(5)接头说明：H4-4mm宝塔接头(需选配，中低压场合，外接软管)；
(6)EA—默认材质组合：EPDM隔膜、阀片及PA泵头，其他组合详见参数表格；
(7)控制方式：M-有刷电机电压调速控制(客户自配有对应功能的H桥电路才能实现)；
(8)版本简述：E—经济版(主打低成本)；
(9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！
(10)M1/2/3-前面型号都相同无法区分时，才出现用于区分不同参数，通常数字越大相对参数越高！
6、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
7、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

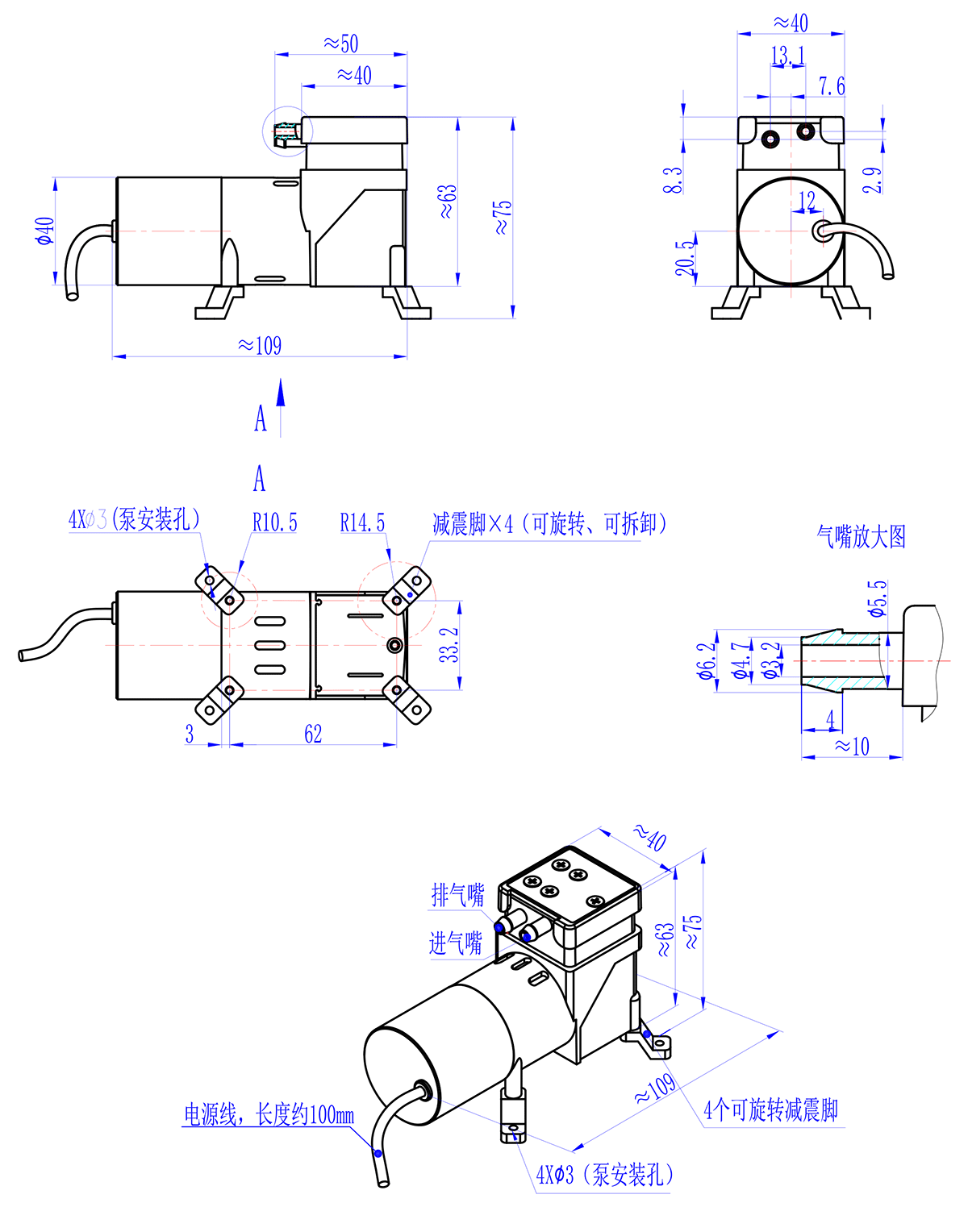

8、【体积、接管】：

1)泵体积(默认气嘴朝向)：(长×宽×高，包容尺寸，单位mm)：约109×40×63(不含电机引出线、减震脚)；
2)抽、排气嘴尺寸(mm)：ø3.2(内孔)×ø6.2(外径) 接口形状：防滑凸起式(抽排气嘴一样)；
3)建议接管(mm)：ø4×ø8硅胶管；重量：约305克；
4)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

工况

1、环境：工作环境温度为0℃(不结冰)～40℃(注意不是50℃)。工作环境的相对湿度≤75%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。
允许介质温度为：0℃～40℃ (但禁止介质中含有冰粒等固体颗粒)！

选型注意

1、泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作。但施加的负载负压或正压必须≤对应的MAX负压或MAX输出压力(正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接选用该系列无刷电机版本，本身就属于低电磁干扰产品。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

接线说明

电机引线	连接方法	备注
红线	电源正极
黑线	电源负极

注：焊接电机引线时必须迅速，否则高温会损坏电机。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.不可抽取有毒有害、腐蚀性、生物危害性及其他危险介质！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

6.焊接电机引线时必须迅速，否则高温会损坏电机。

7.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

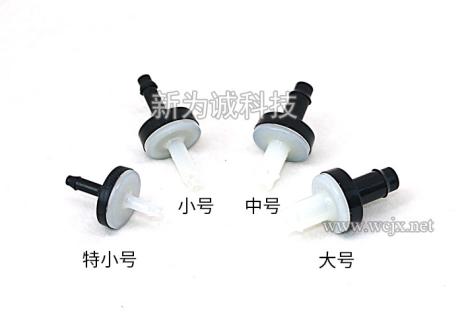

	1.过滤器：1个(赠送) (1)FCG系列应该配：“GA6.0小号”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

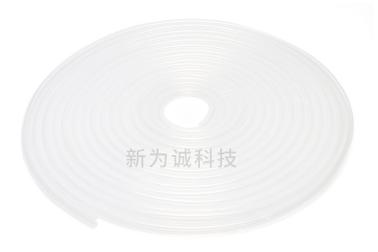

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮4×∮8硅胶管

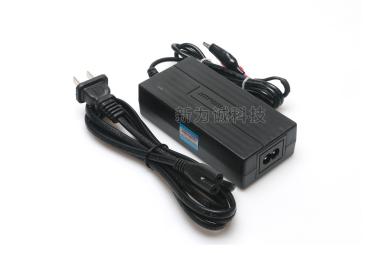

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V5A(12V泵) 规格：24V3A(24V泵)

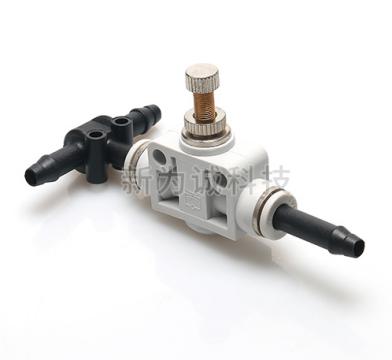

	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
