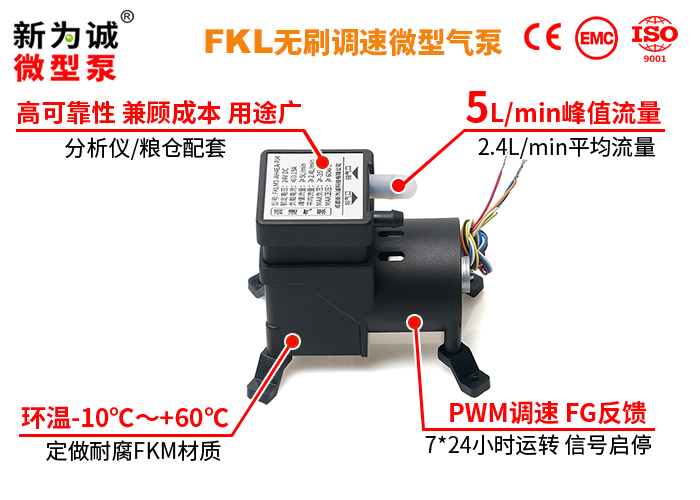

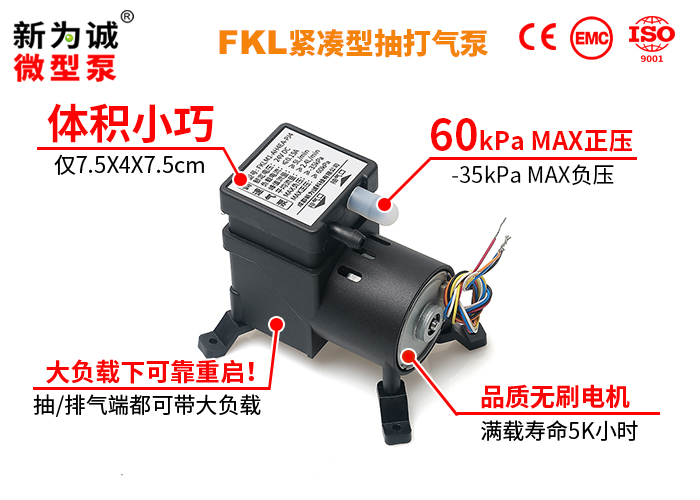

1、【体积、参数优势】

1)新为诚微型气泵FKL，系广受欢迎的SFNY系列升级版，参数更高：正压≥60kPa、流量可达5LPM、负压≥-35kPa，且电流更小；
2)新为诚FKL，体积更加紧凑，简化版比SFNY在长/宽/高上分别少约2cm或1cm，更适合分析仪设备等内部更狭小的安装空间......

2、【性能、环温优势】

1)紧凑型微型气泵FKL，可在大负载下(也即MAX正压或MAX负压下)可靠重启！SFNY或老型号FNY都无此特性！
2)紧凑型微型抽打两用气泵FKL，允许环境温度较广：可在-10℃～60℃的环境温度下正常工作！

3、【场景优势】

1)含氧分析仪：化工行业等，需要一段时间内(例如3个月)，检测打气量是否不足，来防止爆炸危险；配套的微型气泵必须高可靠性、长期在线采样不能停机；高品质FKL微型气泵，不论简化版还是标准版，都采用国产高品质无刷电机，满载寿命可达5K/8K小时可7X24小时连续工作...新为诚微型泵
2)气体分析仪、测硫仪、煤质分析仪配套；粮仓抽气、测气等多种，需要高可靠性兼顾合适成本的场景，无刷微型气泵FKL都能胜任....

4、新为诚无刷微型气泵FKL，采用经过严格挑选、长期苛刻测试、定做的国产高品质无刷电机，简化版具有过载保护；

5、紧凑型微型气泵FKL，自带PWM调速、FG电机转速反馈、信号启停控制功能，配合PLC、单片机、信号发生器等上位机，可实现闭环控制，非常适合仪器或工业自动控制；

6、紧凑型微型气泵FKL，针对腐蚀性介质，还可定做耐腐的FKM阀门及胶碗，1台也可定做；

7、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

8、抽、排气端都可带大负载，甚至堵死也属于正常工作；对控制电路几乎无干扰！

关键参数

型号	额定电压（V DC）	负载电流（A）	额定功率	流量（L/min）		MAX相对真空度（kPa）	MAX输出压力（kPa）
型号	额定电压（V DC）	负载电流（A）	(W)	峰值流量	平均流量	MAX相对真空度（kPa）	MAX输出压力（kPa）
EA材质(默认)	A型直流无刷电机、单向阀和密封：EPDM 泵头：增强尼龙
FKLM1-AH4EA-PJ2	12	≤0.25	≤3.0	≥5	≥2.4	≥-35	≥60
FKLM1-AH4EA-PJ4	24	≤0.15	≤3.6	≥5	≥2.4	≥-35	≥60
对比：标准大气压						0	0
★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、MAX允许输出压力-代表MAX允许使用压力，超出上述压力值使用将导致微型泵寿命缩短

3、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)FKLxx-Axxxx-PJ2应超过2A，例如 12V3A以上；

2)FKLxx-Axxxx-PJ4应超过1.5A，例如 24V2A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V5A/24V3A电源。

4、输入电压要求：12V±10%，24V±5% ；

5、型号、版本及代号说明：

1)F—抽打两用微型气泵(也叫微型打气泵)系列；KL是内部编号；

2)M—中流量；

3)1—单泵头；；

4)A—无刷电机A型(简化版标配)，B—无刷电机B型(标准版标配，可能未来推出)；

5)H4—4mm宝塔接头(需选配，中低压场合，外接软管)；

6)EA—默认材质组合：EPDM隔膜、阀片及PA泵头，其他组合详见参数表格；

7)控制方式：P-无刷电机PWM调速控制；

8)版本简述：J—简化版，B—标准版(暂时无)；

9）工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

6、版本对比：
FKL系列目前根据不同电机配置、品控要求的不同等分为2个版本：简化版(简称J)、标准版(简称B)；分别用对应“J”、“B”表明。订购时，请一定注明具体版本后缀及代码！

7、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

8、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

9、【体积、接管】：

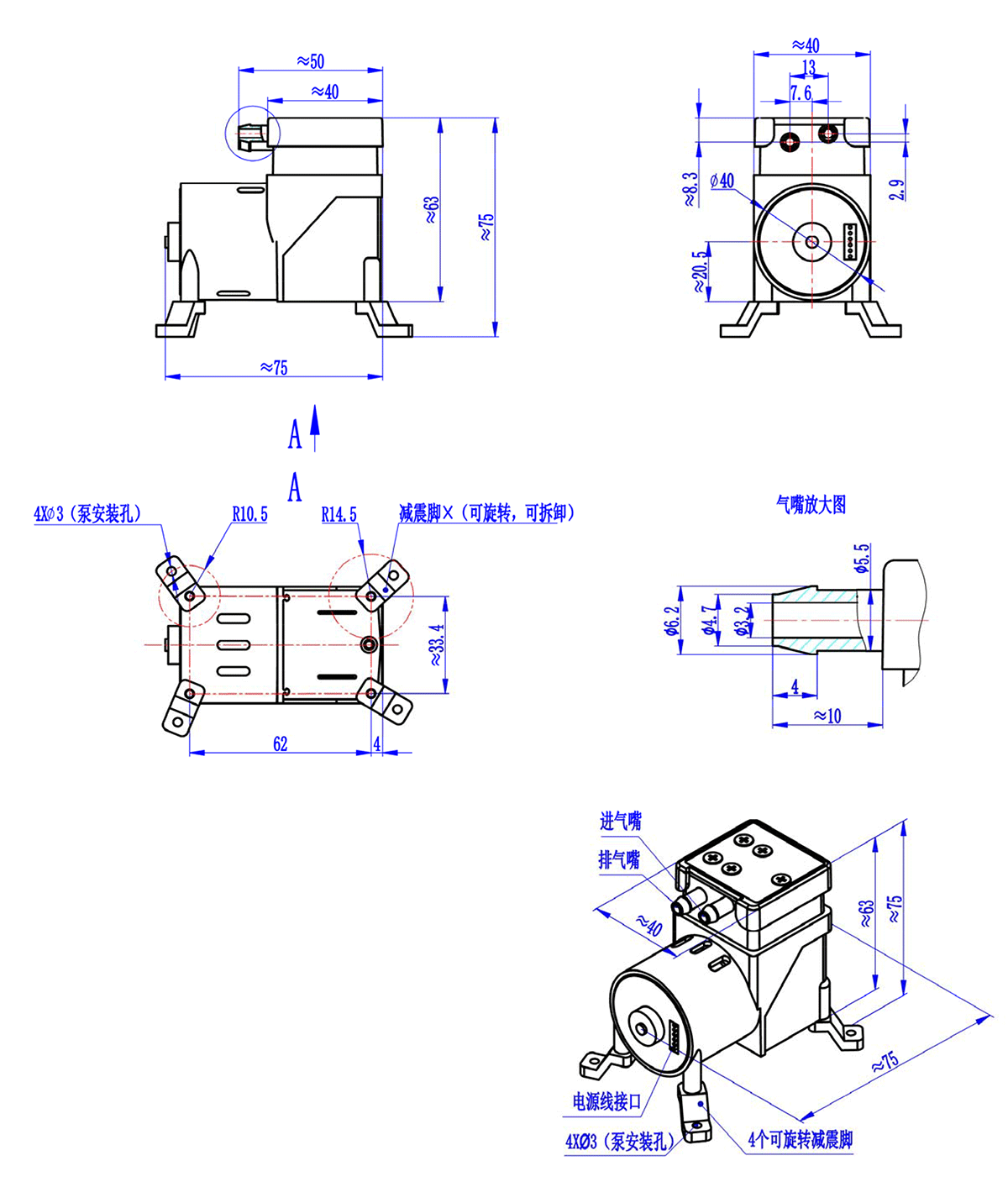

(1)泵体积(默认气嘴朝向)：(长×宽×高，包容尺寸，单位mm)：FKL(无刷简化版)：约75×40×75(含减震脚垫)；

(2)建议接管(mm)：内径4外径8mm硅胶管；重量：约180克(简化版)；

(3)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

版本说明

该系列目前有2个版本		无刷电机版
该系列目前有2个版本		简化版	标准版
新为诚配置寿命	电机品质	无刷电机★★	无刷电机★★★
	隔膜性能	★★	★★★
	轴承性能	★★	★★★
新为诚性能比较	电磁干扰	★★	★★★
	噪音	不做要求	不做要求
	环境温度	-10～60℃	-10～60℃
	PWM调速功能	√	√
	转速反馈信号	√	√
	启停控制信号	√	√
	过载保护	√	√
	防反接保护	×	√
	保修	1年	1年

注：

(1)★越多，代表此项性能越好；以上对比不代表某种产品不好，仅供客户根据需要选择适宜的版本，特此说明!

(2)*代表设计样机参数，正式产品寿命正在测试中。

(3)实验数据来源：新为诚公司、原材料供应商实验室。

(4)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

型号	寿命值(小时)	简化版	标准版(未来推出)
FKL	满载寿命	5000	8000
	空载寿命	8000	18000
	电机寿命	10000	20000

产品寿命测试说明：

1、满载寿命测试工况：额定电压下，封堵泵排气口，抽气口直通大气，使泵工作在MAX正压工况下24小时不停机连续运转；

2、空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况环境

1、环境温度：-10℃ ～ 60 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

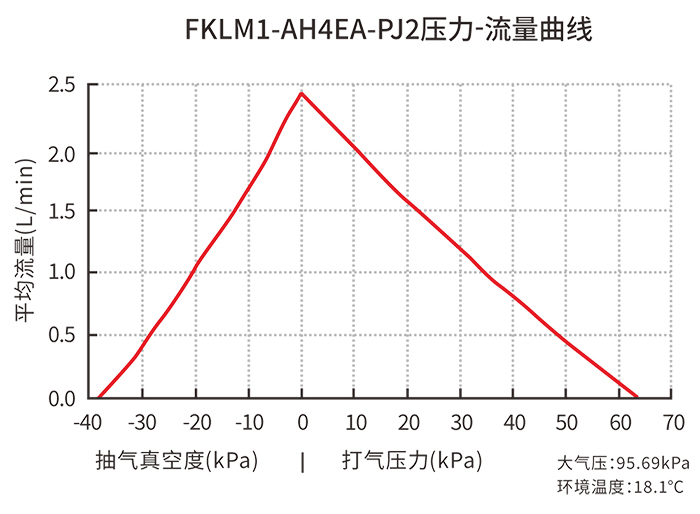

(1)FKLM1-AH4EA-PJ2压力-流量曲线

(2)FKLM1-AH4EA-PJ4压力-流量曲线

信号线说明

调速信号线
序号	引线颜色	功能	动作电平	信号说明
1	白	启停控制线，控制电机启动、停止。	悬空或高电平(2～5V)启动，接地或低电平(0～0.8V)停止；	控制泵启停可以用该信号线，特别是频繁启停。若不使用该线，则必须绝缘包扎。若泵很长时间不工作，则应断开红色电源线。
2	蓝	脉宽调速(PWM)线	0V≤低电平≤0.8V 2V≤高电平≤5V	占空比调速(低电平有效)，通过改变占空比来改变电机转速、调节流量。接地或低电平电机全速运转；PWM输入信号频率范围：10～30kHz。不能用该端口来控制泵的启停。
3	黄	FG反馈信号(电机转速反馈信号，脉冲信号)。	低电平＜0.5V，高电平＜5V(建议取高电平=4V)；FG信号的MAX额定电流为2mA。	电机每转一周输出3个脉冲。
4	橙		该线为电机自带线，对本品无影响。	绝缘包扎；
5	黑	电源线负极
6	红	电源线正极	DC 12V±10%，DC 24V±5%

如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极。电压严格按接线说明！	若无需启停控制、转速反馈，请将白、黄、橙线分别绝缘包扎。
蓝线	电源负极
黑线	电源负极

警示：

1、禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

2、请完全按上表连接！否则可能烧毁，造成保修失效！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机。

4.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

7.无刷电机版，禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

8.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)FKL系列应该配：“小号过滤器GA6.0”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

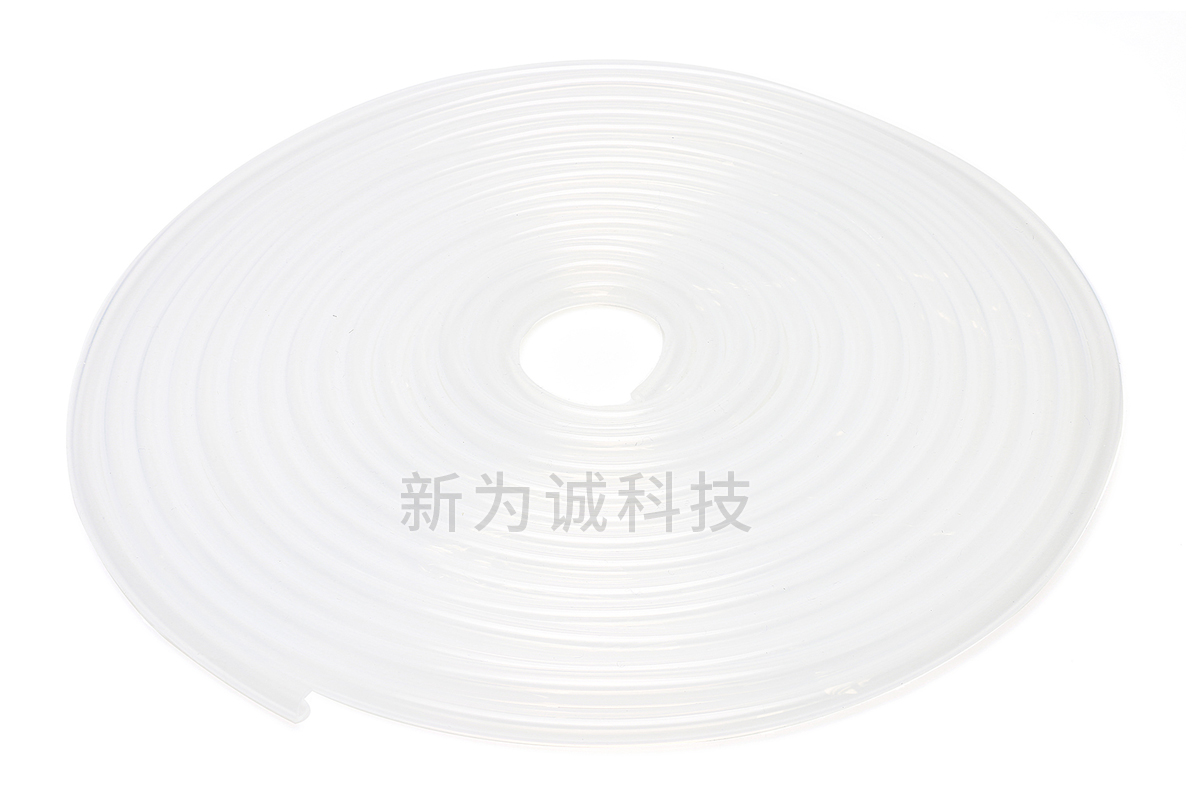

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮4×∮8硅胶管

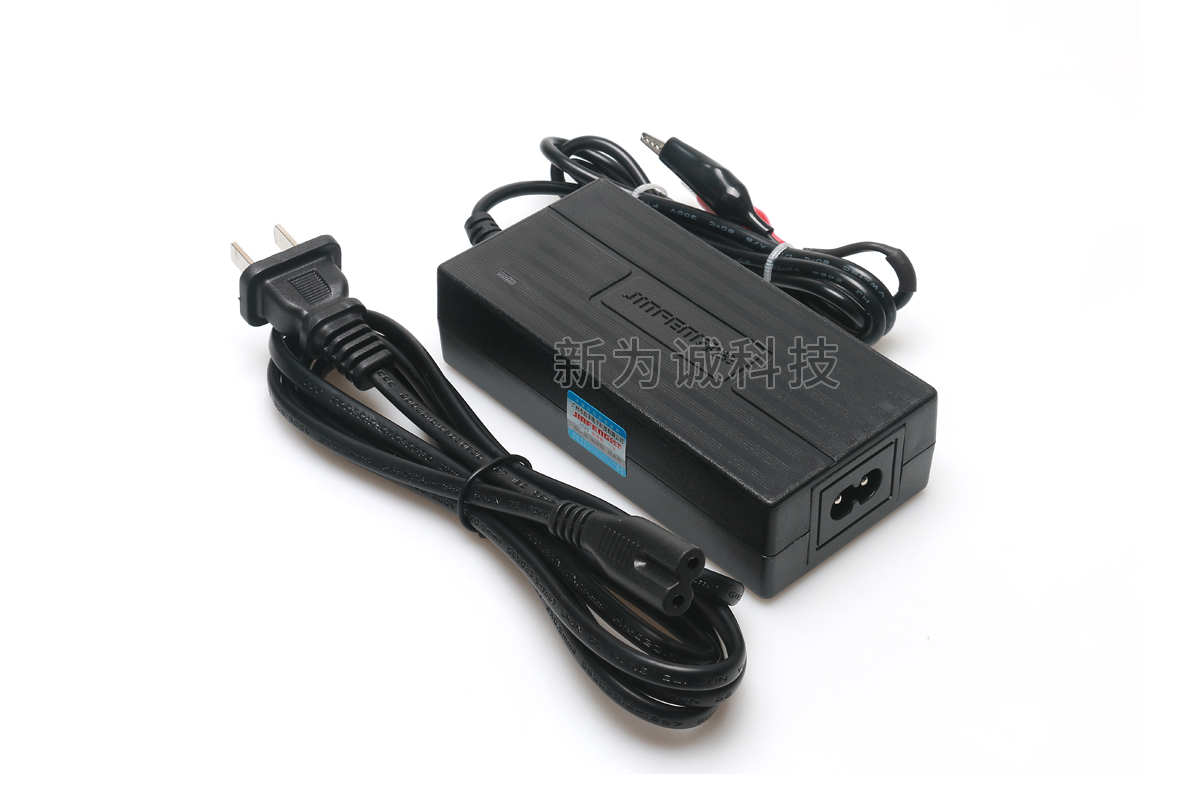

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V5A（12V泵）规格：24V3A（24V泵）

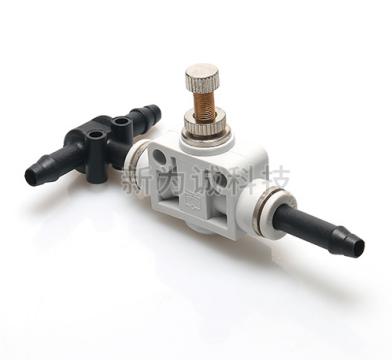

	4.F2A-3B7两用调节阀：(选配件，需要另外收费) (1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的； (2)注意：不能同时调负压、正压、流量，是同一时刻只能调三种参数之一。
