微型气泵 FQY系列

大流量高压力

1、创新工艺，tupo传统无刷电机小力矩限制，峰值流量高达16L/Min，MAX正压100kPa，属目前调速抽打两用无刷微型气泵中，流量较高、正压较高产品；

2、FQY系无刷抽打两用微型气泵FCY流量更稳定，波动更小的升级产品，如果对流量稳定性有较高要求，建议选用！

无刷电机，低干扰,长寿命

无刷电机技术：采用定做品质无刷电机，非常适合频繁起停或长期连续运转工况，带载能力强；

低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它不会对控制电路有任何干扰。

长寿命：采用更好的原材料、设备、工艺制造泵部件，成倍提高寿命；全部运动部件都使用耐久型产品，配合品质无刷电机，全方位提高泵寿命。

新为诚微型泵通用特点

1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2、抽、排气端都可带大负载，甚至堵死也属于正常工作；小体积，无油无污染、免维护......

关键参数

型号

额定电压

（V DC）

负载电流

（A）

功率

流量（L/min）

MAX相对

真空度

（kPa）

MAX输出压力
(正压)

(kPa)

(W)

峰值流量

平均流量

FQY4816

＜1.3

＜31.2

≈-48

＞100

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列泵MAX启动电流为6A左右，持续时间约100ms；故要求选用的开关直流稳压电源，能够耐受100毫秒的6A左右电流浪涌(耐冲击能力好)。鉴于该启动特性，建议应使用24V6A（约150W)及以上的电源！否则有可能因为电源耐冲击力差，过流保护过小等，造成泵无法启动、电机烧毁等；注意，此类故障不属于正常质保范围！建议选用新为诚经过改造、配有面板的定做电源 MV-24V6A，避免因电源不符合要求，导致泵无法正常使用！

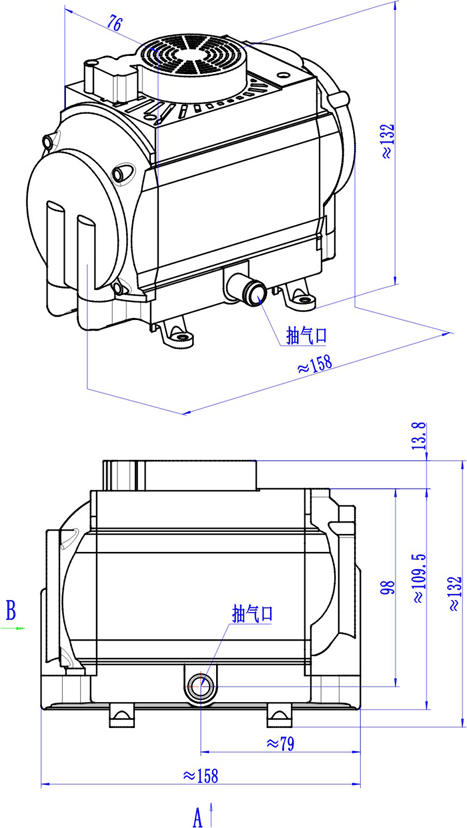

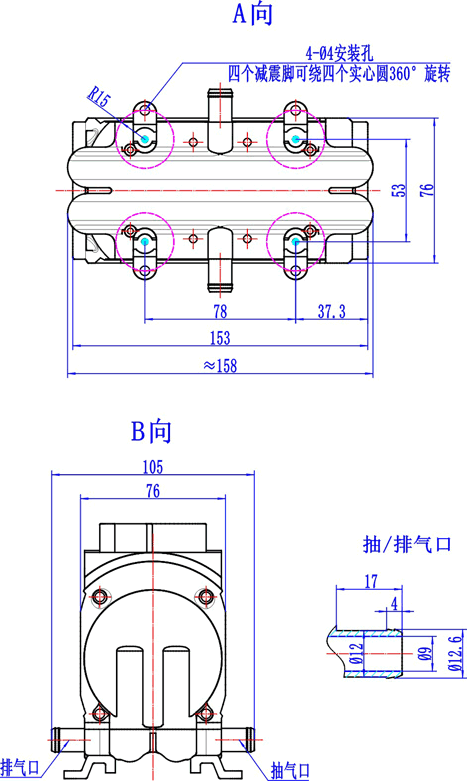

3、【体积、接管】：

1）泵体积(长×宽×高，包容尺寸，单位mm)：158×76×132(含减震脚)；

2）抽、排气嘴尺寸(mm)：ø9(内孔)×ø12.6(外径) 接口形状：宝塔式(抽排气嘴一样)；

3）ø10×ø16硅胶管(因FQY抽吸力、打气能力较强，保证壁厚≥3mm，以免被吸扁或撑破)；重量：约950克。

4）红色防尘帽盖得是抽气嘴，黑色防尘帽盖得是排气嘴(有指示)。

版本说明

该系列目前有2个版本			国产简化版	进口简化版
新为诚配置比较	电机品质		无刷电机★	无刷电机★★
	隔膜性能		★	★★
	轴承性能		★	★★
新为诚性能比较	寿命		★	★★
	电磁干扰		▲▲▲▲	▲▲▲
	环境温度		0℃～40℃	0℃～50℃
	调速功能		×	×
	过热保护		×	×
	过载保护		×	√
	反接保护		√	√
说明	1.以上★越多，代表性能越好；▲越少，代表电磁干扰越低； 2.以上对比不代表某种产品不好，仅供客户直观感受参考，特此说明!
寿命值-FQY4816			≥2500小时	＞6000小时
频繁启停参数		寿命	＞10万次	＞60万次
		测试工况	转60秒停60秒	转30秒停30秒
			昼夜连续循环，抽气口满负载。

寿命测试条件

在清洁无腐蚀的实验室内，泵满负载（抽气口封堵、排气口直通大气）、昼夜不停地连续运行；若实际工况优于我们测试工况，寿命将会延长。

工况

1、环境：

国产版环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
进口版环境温度： 0℃ ～ 50 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。
环境相对湿度：≤90% ，无结露。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质气体温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如FQY4816-24V(高温介质型)。

类别	允许的介质温度	注意事项
常温介质型	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质型	0℃～100℃	禁止介质中含有冰粒等固体颗粒！

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作，但是施加的负载不能超过泵的MAX负载！

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该长寿命无刷微型真空泵。它本身就属于低电磁干扰产品，其品质版的抗干扰效果，通常甚至还要高过有刷电机定做的低电磁干扰型号。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”！

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

1.新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

2.当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

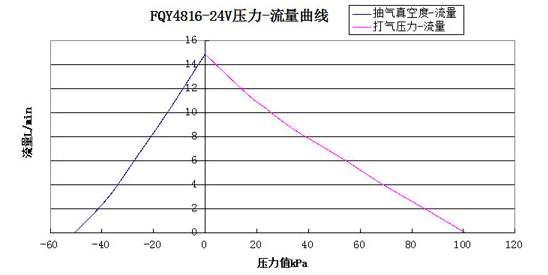

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

信号线说明

电机引线	连接方法	备注

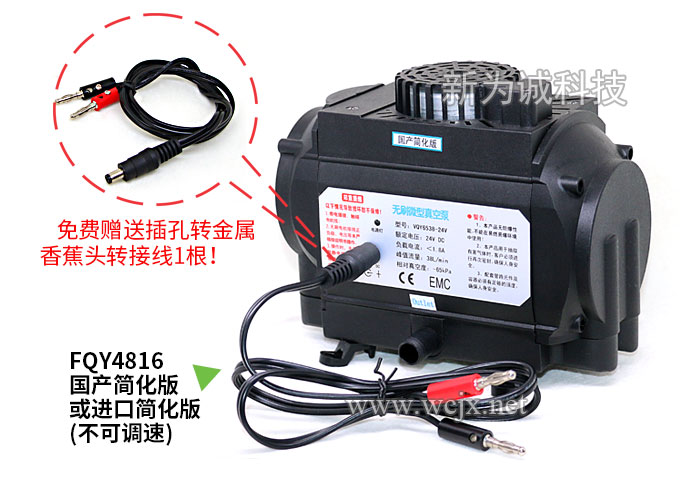

香蕉插头红线端	电源正极	赠送插孔转金属香蕉插头
香蕉插头黑线端	电源负极	赠送插孔转金属香蕉插头

警示：禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！请完全按上表连接！否则可能烧毁，造成保修失效！

电机启动电流说明

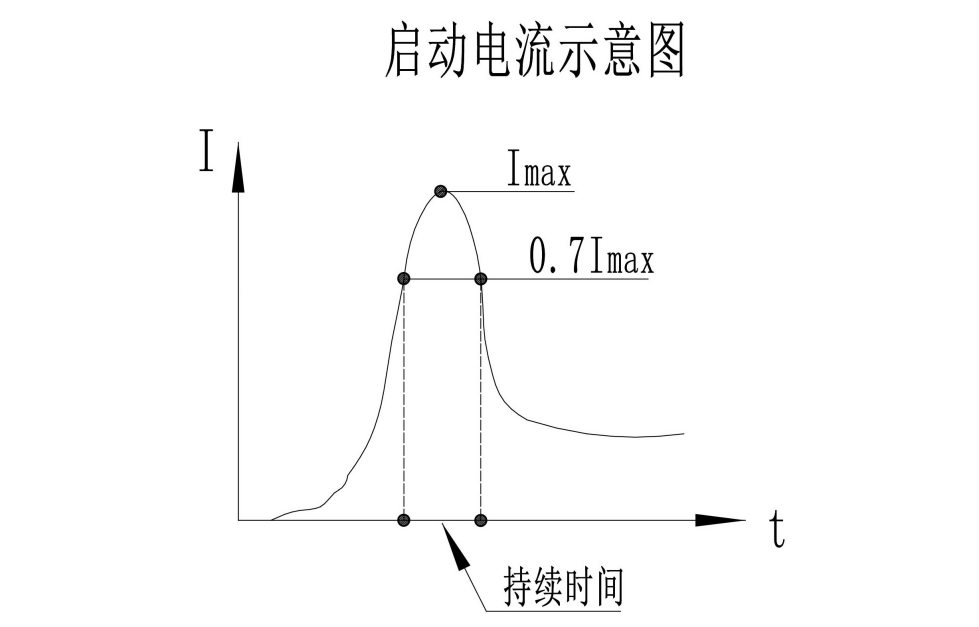

启动电流示意图

1、该系列泵MAX启动电流为6A左右，持续时间约100ms；

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、在使用中接通电机的同时，同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多。

4、建议使用电源：鉴于该系列泵的启动特性，应使用24V6A（约150W)及以上的开关直流稳压电源！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵抽、排气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套高品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

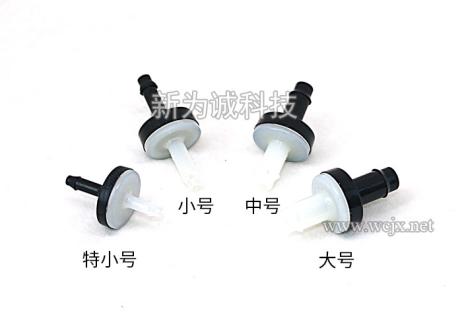

	1.过滤器：1个(赠送) (1)FQY系列应该配：“特大号过滤器”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

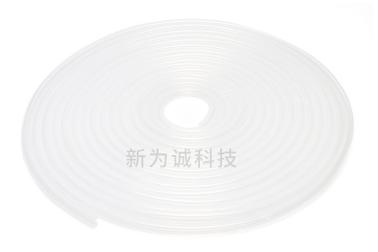

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮10×∮16硅胶管

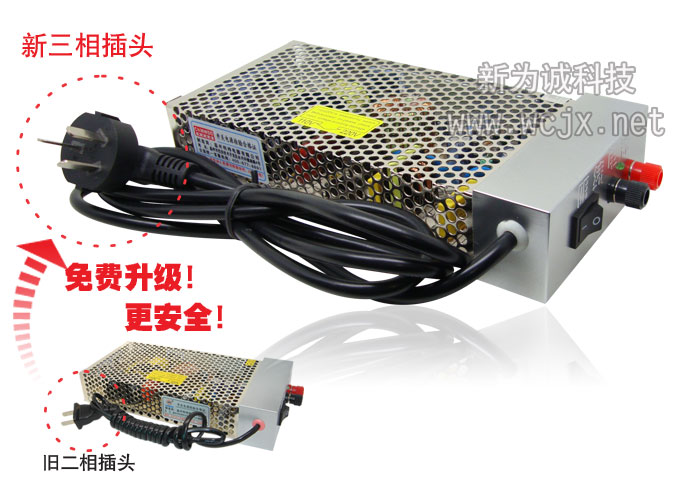

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：24V6A
