微型潜水泵超大流量系列QC系列

微型潜水泵 QC系列

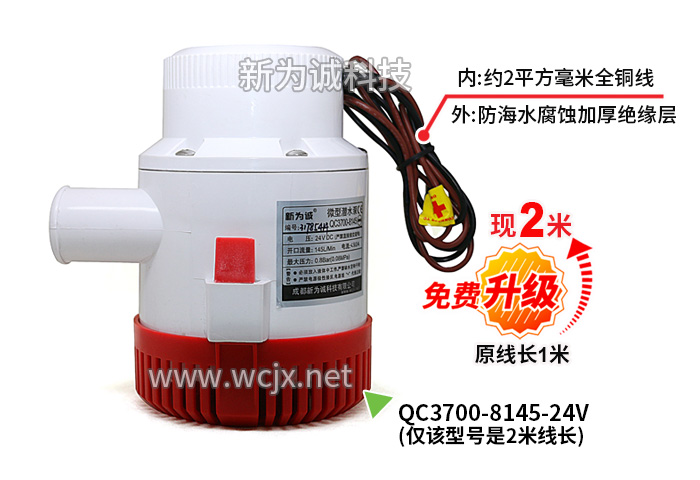

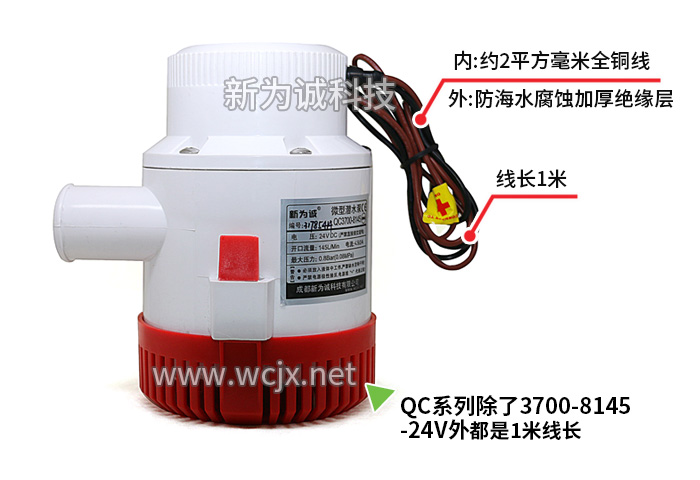

产品外观

小体积，大流量

十多年来，新为诚致力于微型泵领域研发、生产，QC系列微型潜水泵，流量较大：135-145L/Min(8.1-8.7立方/小时)，比一般的鱼缸用潜水泵，流量约大30多倍(同等体积下)，出水冲击力强；体积小(仅听装奶粉罐大小)、实际扬程较高6.0-6.4米)；新为诚多年来，不断改进创新，又陆续推出了多种细分改进型号，深受广大新老客户欢迎，更多微型泵详情，请咨询客服。

大力矩永磁电机驱动

微型潜水泵QC系列，采用永磁电机驱动，稳定可靠；噪音较低；泵轴采用金属制造，经久耐磨，淡水、海水均可使用。采用特种材料防水密封，防水性能好，绝缘强度高，使用安全可靠。特殊的密封技术、材料有效的保证了安全性、可靠性。

泵体自带过滤罩

泵体自带过滤、安装一体罩，可过滤较大颗粒、树叶等杂物，便于固定；允许通过含少量软性颗粒、杂质、油分等液体。贴心的过滤器按扣设计，易于拆卸、清理容易、简单。

场合和用途

性价比较高，可广泛应用于污水采样、大流量液体转移、低噪音工作场合；水族馆、小型游泳池、蓄水池补水、喷泉等多种用途......

关键参数

型号	额定电压	负载电流	功率	开口流量	MAX实际扬程	体积 (MAX外形)	重量
型号	(V DC)	(A)	(W)	(L/min)	(M)	(mm)	(Kg)
QC3000-7135 (减产中，替代产品为下面的QC3700)	24	≤7	≤168	135	6.2	160×137×183	约2.2
QC3700-8145	12	≤14	≤168	145	6.0
QC3700-8145	24	≤9	≤216	145	6.4

【参数说明】

1.开口流量：也叫“敞口流量”。

一般指水泵、液泵，特别是微型水泵、微型液泵在出水口没有压力(即没有受到阀门、喷嘴、变细的管子等等一类负载的阻力情况下，不需要泵输出相应的压力来克服这种阻力)时，也即“敞口”、“开口”时，泵能提供的MAX流量。

一旦存在如上的负载，泵的流量就会衰减，达不到MAX流量。但相应的，泵的输出压力也会增加，从而满足喷雾、增压、洗车、水循环、水转移、提升、冲洗等用途，广泛应用于实验室、环保、医疗等领域。一般的水泵都有一个流量-压力曲线(也叫Q-P曲线或Q-H曲线)。二者呈类似反比例的关系。

2.扬程：我们水泵的扬程是指水泵能够扬水的高度，单位是米。

即水被吸入泵腔后，通过电机获得动能，能被压到距离泵排水口垂直方向的高度。不是水平的射程。

同一般的离心泵的“扬程=吸水扬程+压水扬程”不同，这一扬程是不包含自吸吸程的。它是指水泵本身所能产生的扬程，不含管道水流受摩擦阻力而引起的损失扬程。所以选型时，尽量留有余量。

3.MAX扬程:

也叫“MAX排水高度”。指在泵出水口接有足够长度水管的情况下，将水管垂直举起，泵能利用输出压力将水打到距离排水口的MAX垂直高度。不包括吸程。如果泵出水口接管没接管子，或即使接了但管子为水平，或没安装阻力装置(如阀门、喷嘴一类)，泵的输出压力就很小，此时泵的流量达到MAX。使用中，0＜泵的实际扬程＜MAX扬程，并不是泵一通电工作，扬程就达到MAX，而是取决于负载。比如可以用阀门关闭程度来控制实际扬程的高低。

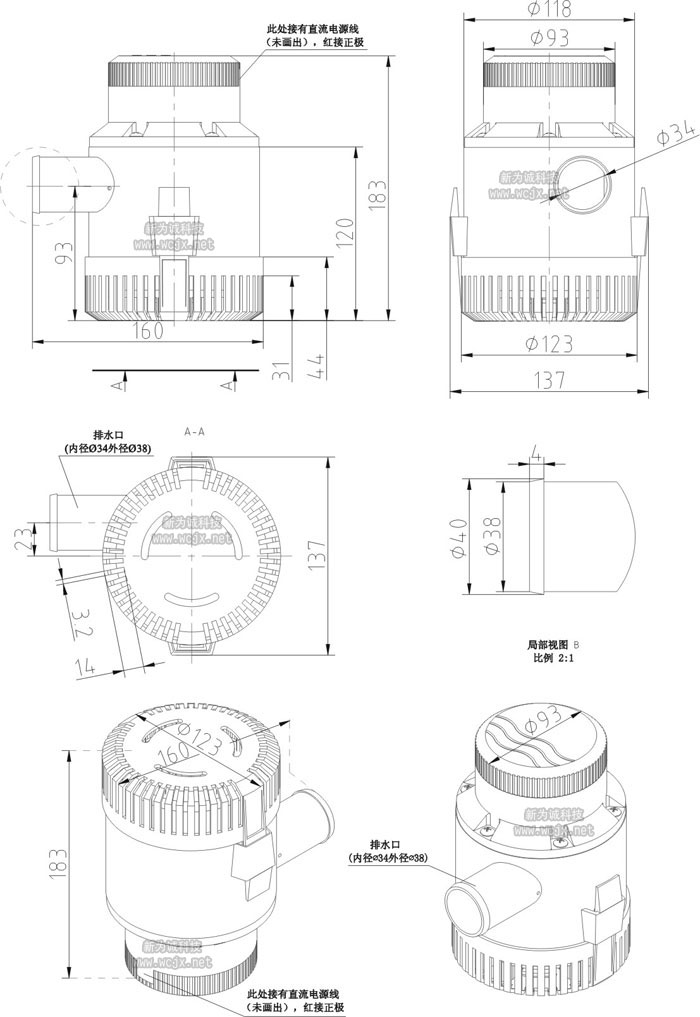

4.其他参数：

1.潜水泵直接放入水里，栅格状底盖为过滤器，作为进水处；另外仅有排水口一个。

2.进水处格栅空隙尺寸(mm)：3.2(长)×14(宽)×31(高)；

3.排水口尺寸(mm)：内径φ34×外径φ38，接口形式：防滑凸起式

4.建议接管(mm)：内径φ38×外径φ44增强型水管(即1又1/2英寸(1.5inch)软管)，尽量用卡箍扎下。

电源配备说明

新为诚直流水泵必须使用直流电源，所需开关直流稳压电源为选配件，客户需自行配备，也可从我公司购买定做好的电源。

开关直流稳压电源配备原则：

输入电压允许范围：12V泵±10%、24V泵±5%；
标称电流比泵的MAX电流大2-3倍以上，以免出现功率不足，引起的水泵吸程、流量、压力等参数达不到标称的情况；
实例：QC3700-8145-24V，就应该配到24V18A(9A*2=18A)以上；否则易出现：泵动下就不动了(这时，电源指示灯变暗或熄灭)等故障现象。

选型、使用注意

1.电源与微型潜水泵连接极性必须正确，否则有可能损坏微型泵。(红褐色线接正极，黑线接负极)。

2.该产品连续工作时间不能太长(每次不要超过30-60分钟)，负载越大，建议连续工作时间越短，才能有效保证泵的寿命。不要用家用清洗剂来清洗泵，否则可能导致腐蚀损坏，将不予保修。

3.该系列微型潜水泵内部没有止回阀，断电工作时，若排水端液面高于进水端液面，液体会有倒流现象，直到两端液面平行无落差。故停机时若要实现“止回”(阻止回流)功能，必须要另外借助阀门、防止倒流的特殊接头等才能实现，这点请注意。

4.选型：如果该型号产品不能满足您的要求，请选择新为诚其他微型水泵产品，如：

1)微型水气两用水泵：W25N系列等；

2)微型高压水泵：HSP等；

3)小型自吸水泵：BSP-S系列等；

4)微型直流自吸水泵：BSP系列等。

流量扬程曲线图

潜水泵流量与扬程是类似反比关系，两者不能同时达到MAX。即流量越小时，扬程反而越大；扬程越小，流量越大；微型水泵领域，是通过流量和扬程之间的一个曲线关系图，来获取某一扬程下，微型水泵的对应流量，或者反过来，已知流量，看对应扬程，作为系统设计参考的。这个图就叫“流量扬程曲线图(Q-H曲线图)”。

本系列流量-扬程曲线图说明：

对潜水泵QC系列来说，“流量”和“扬程”两个参数呈类似反比例的关系。

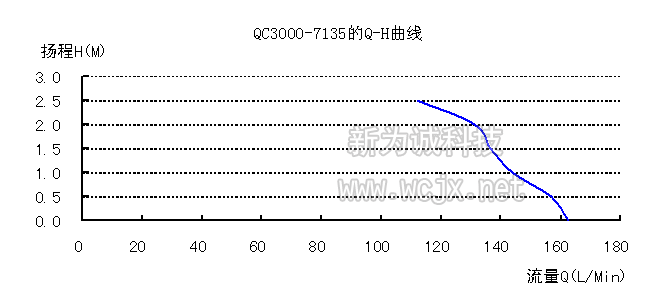

1、QC3000流量扬程曲线图：

当出水口扬程达到MAX实际扬程6.2米，流量MIN为0。

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口未输出扬程时)，流量才能达到MAX(约135L/M)。

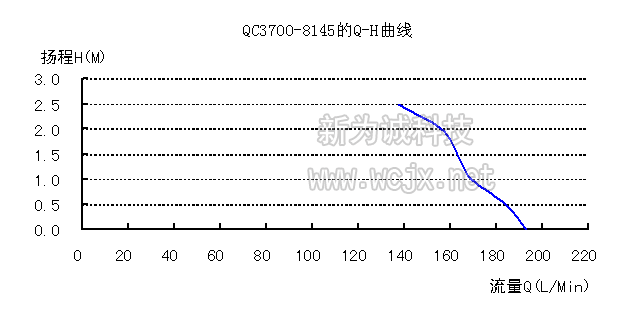

2、QC3700流量扬程曲线图：

当出水口扬程达到MAX实际扬程6.0-6.4米，流量MIN为0。

当新为诚水泵没带负载，或负载很小(如仅仅用做水循环，且管路很短，出水口未输出扬程时)，流量才能达到MAX(约145L/M)。

【特别注意】

以上曲线仅供参考，不作为产品是否合格的验收标准，特此说明

使用范围：

广泛应用于环保工业(淡水、海水水质分析、污水处理、污水采样、水转移等)、海运业(轮船、游艇等舱底污水排放、抽取等，抽取海水用于净化等)；农业(喷洒、灌溉等)；医药设备、化工设备、养殖业、水族馆等.....

应用实例：

污水采样、转移、排放等；
医院、卫生所、医疗单位等卫生污水排放；
舰队、船队等取水使用；
卫生间、移动公厕污水处理；
餐饮行业(厨房、洗碗池等污水处理)；
游泳池、水族馆(大型鱼缸排泄物排放等)；
水净化业中的水质的粗过滤等；
花园、水公园、游泳池等供水；养殖场、海鲜池的抽水及水循环，水族馆、水族箱鱼池、喷水池、大型观赏鱼缸等水循环使用；
可用作水幕墙、音乐喷泉等；

注意事项

1.泵的工作环境：

环境温度：0～40℃，该微型水泵是潜水泵，必须放入水中工作。

2.泵的工作介质：

(1)一定不能是汽油、液化气等易燃易爆介质；

(2)必须是：对橡胶叶轮、黄铜、不锈钢无腐蚀性或不会发生反应造成损坏的、无大量颗粒、杂质；低黏度的液体如清水等；

(3)可抽海水、河水，但不能含有污泥、淤泥一类；

(4)可抽少量油份，但要求该液体不能对泵有腐蚀或破坏；且不能全部是油；

(5)可抽含少量鱼类粪便等软性颗粒的液体，但黏度、浓度不能太大，不能含有硬性颗粒，如沙石等；

(6)不能抽含有头发、海藻、海带一类的缠绕物等。

3.允许介质温度：

允许介质温度：0～40℃(0℃时液体不能结冰)；

4.本产品为直流供电，严禁直接接220V交流电。

5.泵不宜在有负载的情况下长期连续工作:

详细：该产品连续工作时间不能太长(每次不要超过30-60分钟)，负载越大，建议连续工作时间越短，才能有效保证泵的寿命。不要用家用清洗剂来清洗泵，否则可能导致腐蚀损坏，将不予保修！

6.严禁空转、干转！！使用时必须放入液体内，以免水泵干转、空转损坏！

7.严禁将手指或其他物体伸入泵内，以免发生危险！！

8.禁止擅自拆卸！否则不予保修！

9.【警告】：

该产品不是防爆泵，不能用于易燃易爆环境（如密闭不通风、充满了易燃易爆气体、液体等的氛围）！严禁抽汽油、液化气等易燃易爆介质，保证人身安全！

10.请严格按照该说明书要求操作！
