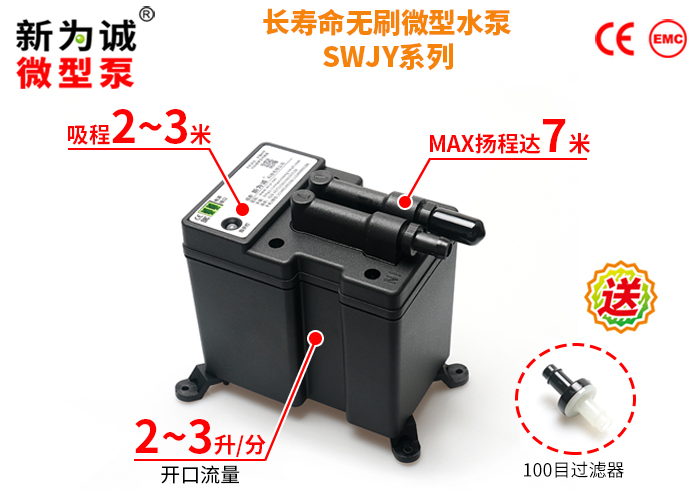

微型无刷真空水泵 SWJY系列

大流量无刷真空水泵

1.新为诚微型两用水泵SWJY，系热销老产品WJY优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

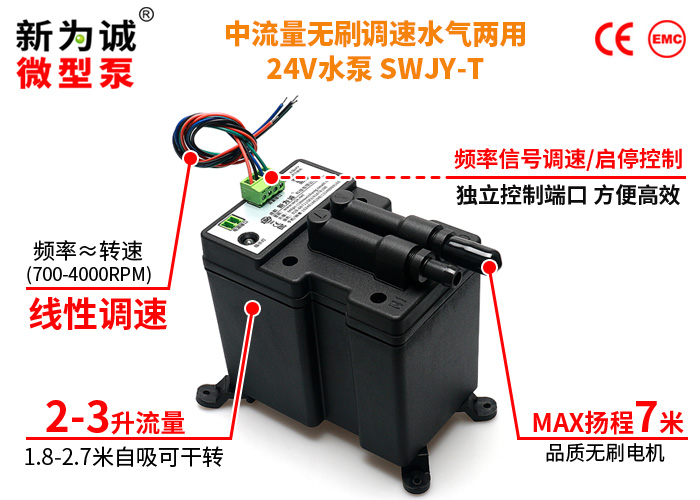

(1)新推出可频率调速的SWJY-T型号，中等流量、自吸能调速、又能长期连续运转的微型水泵横空出世！

(2)参数与WJY系列保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SWJY系列，不需要改动原有安装方式，不会增加额外成本......

(3)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如变更接插件形式，更不易脱落；新增高低温环境型，允许环境温度范围更广......

2.新为诚两用微型水泵SWJY，属于较特殊的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；既可抽水、也可抽气；无油不污染介质、免维护......

3.新为诚两用微型水泵SWJY，中大流量(2000-3000ml/Min)，既有较高的扬程：7米；又具备可靠迅速自吸能力，吸程可达1.8-2.7米，袖珍体积(仅拳头大)，用于类似空调排水等无需调速场合，成本更低！长寿命、低干扰；质量仅550克，小巧便携；

4.新为诚两用微型水泵SWJY，可长时间缺水空转、干转不损坏；配合新为诚浮动开关FS20A，可实现空调冷凝水无人值守自动排水等用途，性价比高；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟就烧毁了！

无刷电机，长寿命，低干扰

新为诚无刷水泵SWJY，采用品质无刷电机：微型水泵的标志性参数-“频繁启停参数”高，品质版频繁启停次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

长寿命：对比早期小力矩有刷电机微型水泵产品，采用更好的原材料、设备、工艺制造泵部件；全部运动部件都使用耐久型产品，配合品质无刷电机，全方位提高泵寿命。

新为诚微型泵通用特点

1.较特殊的抽气、抽水两用泵，既能直接抽水又能抽气，属于水气两用泵；能自吸，可“干转”；抽气时允许气体富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

2.采用品质无刷电机，非常适合频繁起停或长期连续运转工况，带载能力强；

自我保护

新为诚SWJY系列无刷微型真空水泵，具有过载等保护功能（简化版无），保护泵不被轻易损坏：

过载保护：如果有异物落入电机，可能卡死，泵会自动保护停机，避免电机烧毁。

定做接头

客户如对微型水气两用水泵、微型气泵等的抽、排气接头有特殊要求，可以定做以下规格接头，新为诚提供模块化接头选配服务，以提升客户服务体验，但具体费用、周期等需要预先咨询新为诚科技销售部。

气嘴组合	材质	建议搭配的管路
默认标配黑色PP宝塔气嘴	PP	∮6×∮10硅胶管
尼龙Rc1/8内螺纹接口	增强尼龙	搭配下述气嘴及其他类型气管接头
不锈钢宝塔气嘴	不锈钢	∮8×∮14硅胶管
铜镀镍外圆快插接头POC6	铜镀镍	外径6mm硬质气管 (快插管，例如外6*内4mmPU管，比下面的304不锈钢外六角快插接头更美观、更好安装，强烈推荐！)
铜镀镍外圆快插接头POC8	铜镀镍	外径8mm硬质气管 (快插管，例如外8*内5mmPU管，比下面的304不锈钢外六角快插接头更美观、更好安装，强烈推荐！)
304不锈钢外六角快插接头PC6	不锈钢304	外径6mm硬质气管 (快插管，例如外6*内4mmPU管)
304不锈钢外六角快插接头PC8	不锈钢304	外径8mm硬质气管 (快插管，例如外8*内5mmPU管)

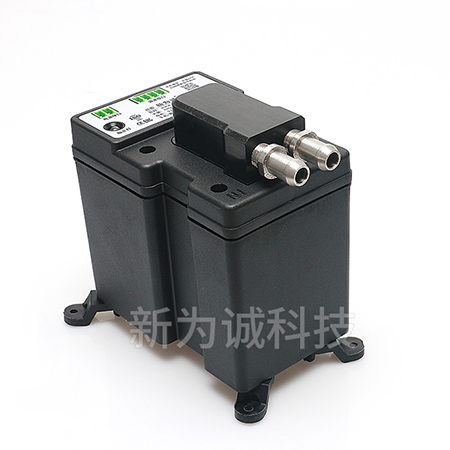

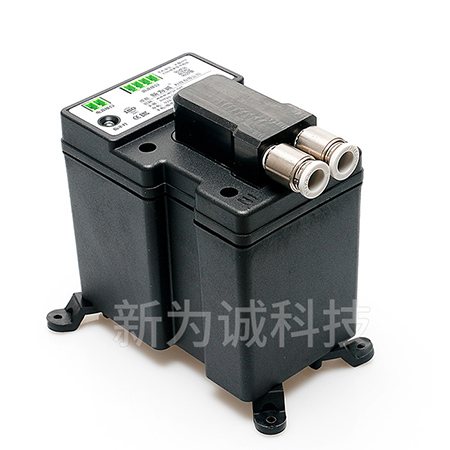

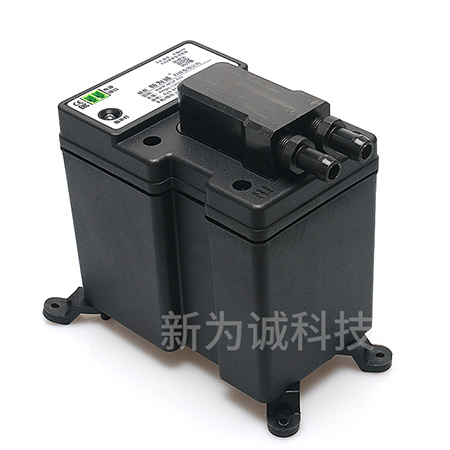

【新为诚标配+可选模块化接头(以WHY系列示例)】，见下图：

1、默认标配黑色PP宝塔接头

规格：ø6(内孔)×ø9(外径)；材质：PP；接口形状：防滑凸起式(抽排水嘴一样)；

2、定做不锈钢宝塔接头

规格：ø6(内孔)×ø9(外径)；材质：不锈钢；接口形状：防滑凸起式(抽排水嘴一样)；

3、铜镀镍外圆快插接头POC6

建议接管：外径6mm硬质气管

4、铜镀镍外圆快插接头POC8

建议接管：外径8mm硬质气管

关键参数

型号

作真空泵时

作水泵时

额定

电压

(V DC)

负载

电流

（A）

平均

流量(L/min)

负压

(相对压力）

（kPa）

额定

电压

（V DC）

负载电流

(A)

开口

流量(L/min)

吸程

(M)

MAX

扬程

(M)

SWJY1802

≤0.5

≥1.6

≥-18

≤0.55

≥2

1.8

SWJY2703

≤0.52

≥2.4

≥-27

≤0.62

≥3

2.7

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±10%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

(1)该系列泵MAX启动电流为6A左右，持续时间约100ms；故要求选用的开关直流稳压电源，至少能够耐受100毫秒的6A或以上电流浪涌(耐冲击能力好)。鉴于该启动特性，建议应使用24V6A（约150W)及以上的电源！否则有可能因为电源耐冲击力差，过流保护过小等，造成泵无法启动、电机烧毁等；注意，此类故障不属于正常质保范围！

(2)建议选用新为诚经过改造定做电源 JF-24V3A，避免因电源不符合要求，导致泵无法正常使用！

2、版本及代号说明：

(1)是否能调速：能频率调速版本，后缀加T，例如：SWJY2703T-24V，就代表能调速的；不调速版本，无后缀，例如：SWJY2703-24V，就代表不能调速；

(2)版本对比：根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本后缀！

3、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

4、表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径7mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；

5、不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

6、【体积、接管】：

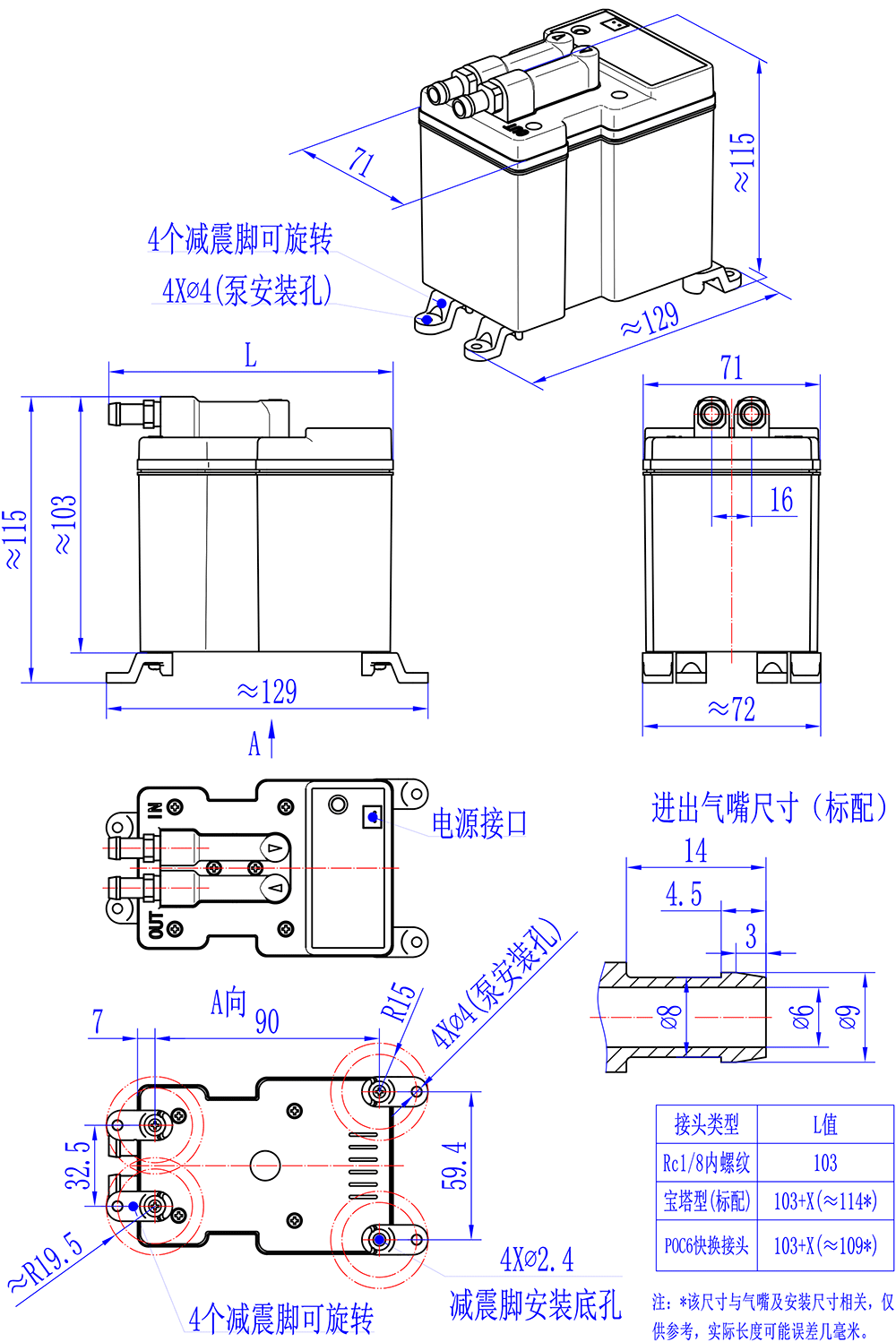

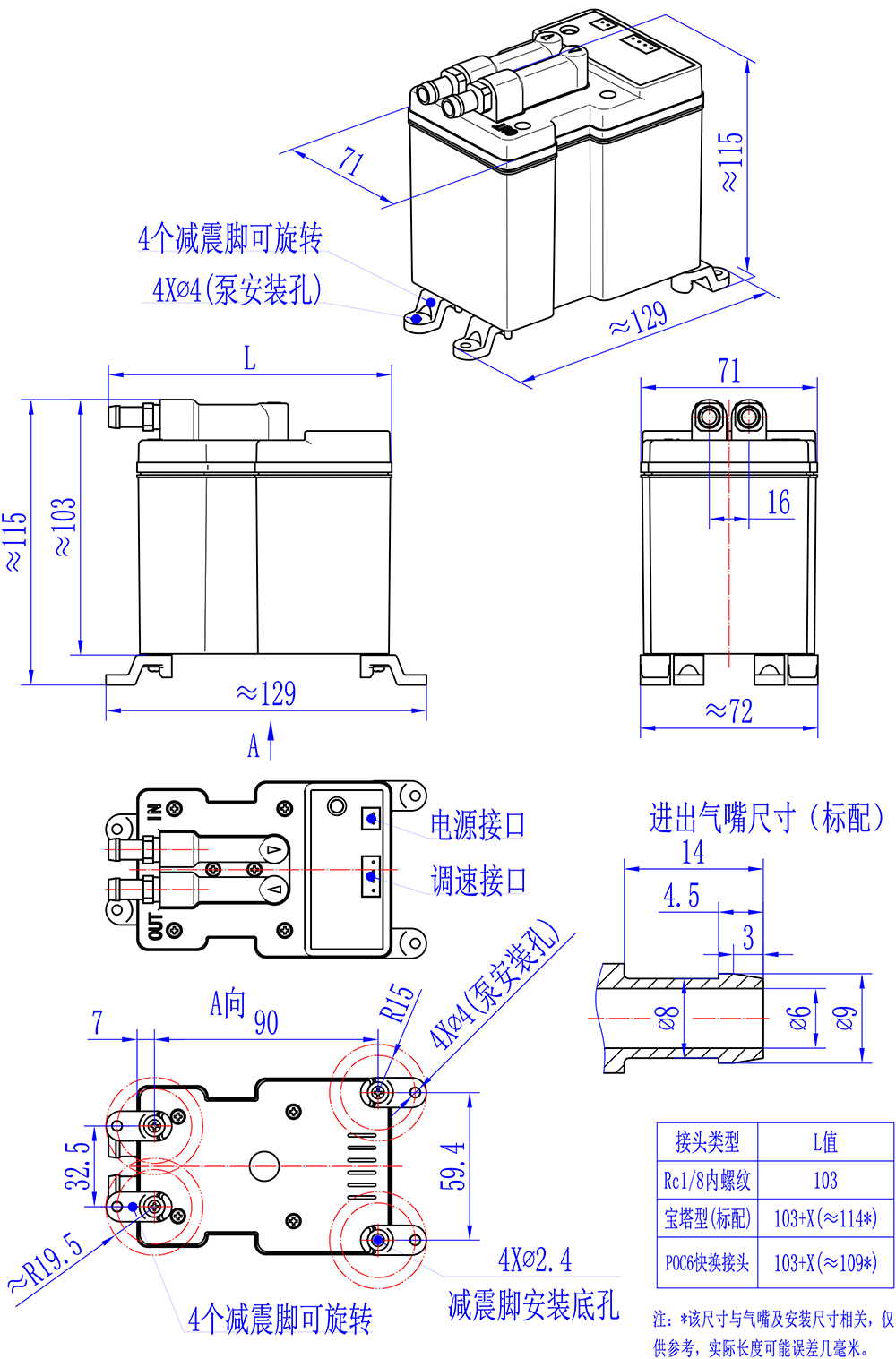

1)泵体积(长×宽×高，包容尺寸，单位mm)：129×71×115(含减震脚)；

2)抽、排气嘴尺寸(mm)：标配塑料宝塔接头ø6(内孔)×ø9，接口形状：防滑凸起式(抽排气嘴一样)，材质：PP；

3)建议接管(mm)：ø6×ø10硅胶管；重量：约550-1000克。

4)抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

微型真空水泵抽、排水试验

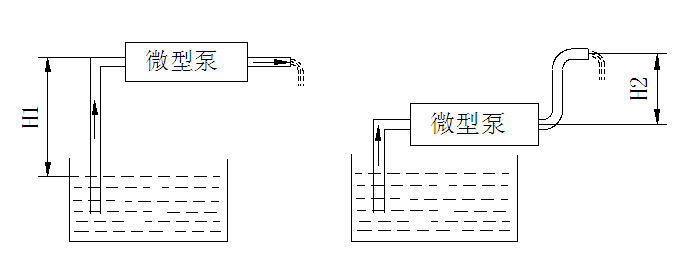

抽水、排水高度示意图

1、说明：

(1)抽取的介质为清水，使用硅胶管，内径7mm。

(2)测定吸程H1时，抽水管长度约等于H1+200mm，排水管长度100mm。测定扬程H2时，抽水口软管长度100mm，排水管长度约等于H2+200mm。

2、试验数据:

型号

MAX抽水高度H1

（米）

处于MAX抽水高度时泵的抽水速率

（mL/min）

MAX排水高度H2

（米）

处于MAX排水高度时泵的抽水速率

（mL/min）

SWJY1802

1.8

＞1500

＞800

SWJY2703

2.7

＞1600

＞1500

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图；流量会随抽水高度或排水高度提高而衰减，H1、H2为两种极限值，故不可能同时达到，请知晓！

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置	电机品质	无刷电机 ★	无刷电机 ★★	无刷电机 ★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚性能比较	噪音	不做要求	★★	★★★
	电磁干扰	▲▲▲	▲▲	▲
	调速功能	型号中不带“T”的不可调速，带“T”才可调速
	转速反馈信号	×	×	×
	过热保护	×	×	×
	过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	10万次	60万次	150万次
	测试工况	转60秒停60秒	转30秒停30秒	转15秒停15秒
	测试工况	昼夜连续循环，抽气口满负载。
调速器		对于可调速版本，新为诚暂未推出匹配的调速器

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)，详询客服。

可靠性寿命说明

型号	寿命值（小时）	简化版	标准版	品质版
SWJY	满载寿命（抽水）	3500	6000	10000
	空载寿命（抽气）	8000	12000	18000
	电机寿命	10000	15000	20000

产品寿命测试说明：

1、满载寿命测试工况：进水口连接软管并浸入自来水液面下，使泵工作24小时不停机连续运转抽水；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明，如SWJY1802-24V(品质版+高温环境型)。

类别	允许的工作环境温度	注意事项
低温环境型（标准版、品质版）	—10℃～50℃	禁止介质含有油份、冰粒等固体颗粒、高黏度液体！
常温环境型（简化版）	0℃～40℃
常温环境型（标准版、品质版）	0℃～50℃
高温环境型（标准版、品质版）	0℃～55℃

工作环境：相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质可以全部是气体、气液混合，也可完全是液体，但必须无腐蚀、无油分、不含颗粒(包括禁止含有冰粒等固体颗粒)，非高黏度液体！

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如SWJY2703-24V(标准版+高温介质型)。

类别

允许的介质温度

注意事项

常温介质型

（简化版、标准版、品质版）

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质型

（标准版、品质版）

0℃～100℃

★特别提醒：

(1)抽取高温介质时，介质必须是不含矿物质或杂质的蒸馏水，如因抽取非蒸馏水等介质产生水垢，导致泵产生故障，将不属于新为诚正常质保范围！敬请知晓！

(2)新为诚经过实验验证：当抽取高温水时，水温超过约60度时，流量就开始衰减，随着温度越高，泵的流量衰减比例越大；水温超过约80度时，流量就会有较大幅度衰减；水温达到90-100度时，衰减达到MAX。

(3)此时，抽高温水衰减后的流量，有可能仅剩常温流量的约30%-50%！这是因高温下，水中有气体析出挤占空间，会使抽水流量大幅度降低，这并不属于新为诚泵的质量问题，故请选型时特别注意留有余量！

【请注意】以上试验数据仅为大概数据，且水气混合状态下，个体差异较大，仅供参考！不能以此做为产品验收是否合格依据！

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作；但施加的负载不能超过泵的MAX负压，或MAX扬程换算成的等效MAX正压(例如7米扬程≈70kPa)！

2、作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型泵。本身就属于低电磁干扰产品，其品质版低干扰性能，还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶、PP接头、或铜镀镍接头、或不锈钢接头，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

不调速型接线说明

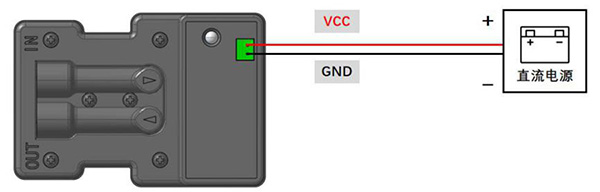

SWJY不调速型接线图

电机引线	连接方法	备注
红线	电源正极，24V±10%	若正负极接反，电机不会烧毁，但泵不工作！重新正确连接正负极后通电即可恢复正常
黑线	电源负极	若正负极接反，电机不会烧毁，但泵不工作！重新正确连接正负极后通电即可恢复正常

警示：

(1)禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

(2)用户在接线前，需确定输入电压为24V，错误的输入电压会导致产品损坏并不在保修范围内。

频率调速接线说明

SWJY-T调速型接线图

(注：上图线色与实物线色可能不同，按上图线序连线，点上图可看大图！)

说明：

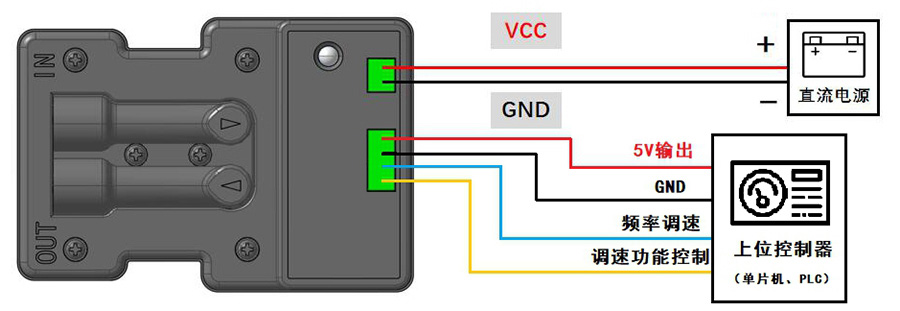

1、接线说明：
2Pin电源接线端红色线连接直流电源的正极，黑线连接电源负极，按上图所示。
4Pin调速端口从上到下针序与实物相同：
(1)第1针红线输出5V电压给上位控制器供电(如上位控制器自带电源，该线可以悬空)。
(2)第2针(GND)黑线连接上位控制器的地线；
(3)第3针蓝线连接上位控制器的频率信号输出端口；
(4)第4针黄线(或绿线)连接上位控制器的电平端口。

2、工作指示灯说明：

通过指示灯颜色变化，可以反馈泵的工作状态：
(1)绿灯闪烁：泵在非调速状态下正常运行。
(2)蓝灯长亮：泵进入调速运行状态(调速接口使能信号低电平)。
(3)红灯长亮：泵异常(电压超限或电路板内部故障)。

3、频率调速型接口定义表：

接插件	引脚	引线颜色	定义	输入信号说明
2Pin 接线端	1	红	24V电源输入	额定电压24V±10%。
2Pin 接线端	2	黑	电源地	连接直流电源负极。
4Pin 接线端	1	红	5V电压输出	输出5V电压，至上位控制器，如上位控制器自带电源，该线可以悬空。
	2	黑	共地	上位控制器地(GND)。
	3	蓝	频率调速控制信号： 0V≤低电平≤0.8V 2V≤高电平≤3.5V 注：输入高电平MAX输入电压不可超过3.5V，否则可能导致微型泵损坏，将失去免费质保！	输入方波，建议幅度值3.3V，占空比50%。频率调速范围833Hz～3333Hz对应833RPM～3333RPM；当100＜频率＜833Hz则按MIN转速运行，当频率＞3333Hz则按MAX转速运行，当频率≤100Hz则泵停止运行。
	4	黄	使能信号： 0V≤低电平≤0.8V 2V≤高电平≤3.5V	使能信号，低电平有效进入频率调速模式；高电平或悬空为按照上次记录的转速运行。

说明：

(1)出厂时新为诚微型水气两用泵(可调速型)配有信号线，客户将自己信号线与之连接即可。

(2)警示：禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

(3)注意：在抽水情况下，因介质负载影响，转速可能无法达到空转时设定的MAX转速。

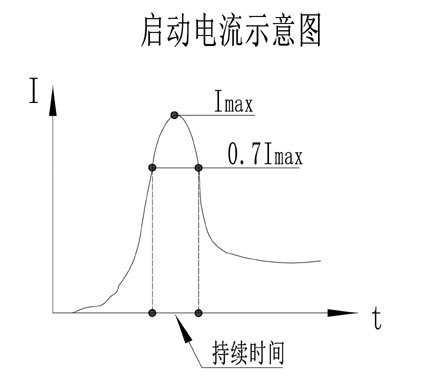

电机启动电流说明

1、该系列泵MAX启动电流为6A左右，持续时间约100ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、启动电流曲线在抽气口和排气口直通大气的工况下测得，不同泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

4、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.对启动电流有限定的用户，对有“启/停”功能端子的泵，应控制电机的“启/停”功能端子，而不能控制电流的通断。

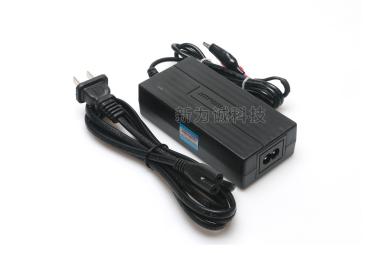

b.如客户从新为诚公司选配电源，则可选配JF-24V2.7A（约65W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

c.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V8A及以上开关直流稳压电源。

5、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

4.作真空泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作，但是施加的负载不能超过泵的MAX负压，或MAX扬程换算成的等效MAX正压(例如7米扬程≈70kPa)！

5.作水泵使用时，抽水口可满负载运行（完全堵塞），排水口可短暂(≤10分钟)堵塞。长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)SWJY系列应该配：“大号过滤器GA9.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：24V3A
