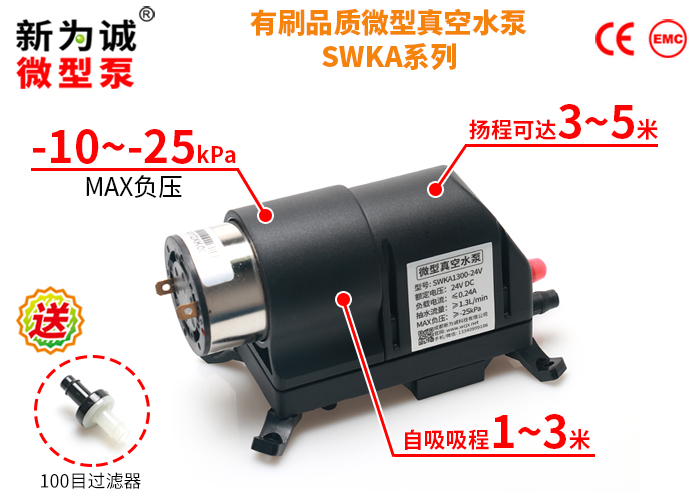

微型真空水泵 SWKA系列

抽气、抽水两用泵

1.新为诚水气两用微型水泵SWKA，系热销老产品WKA优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

(1)参数与WKA系列保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SWKA系列，不需要改动原有安装方式，不会增加额外成本......；

(2)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如仍然可定做低电磁干扰型号，且SWKA的低电磁干扰型长度比WKA的还短，更省空间......

2.SWKA微型水泵，中小流量(600-1300ml/Min)，又具备一定的扬程：3-5米；且具备可靠迅速自吸能力，吸程可达1-3米；袖珍体积(仅3/4拳头大)，质量仅450克，小巧便携；

3.采用优质有刷电机，其品质在有刷电机泵范畴中堪称优秀，由于是规模生产所以性价比远远高于其它有刷电机泵。可昼夜连续运转，性能可靠。

新为诚微型泵通用特点

1.既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。抽气时允许气体富含水汽；

2.无油无污染、免维护......

关键参数

型号	作真空泵时				作水泵时
型号	额定电压 (V DC)	负载电流（A）	平均流量(L/min)	负压（相对压力）（kPa）	额定电压 (V DC）	负载电流 (A)	开口流量(L/min)	吸程 (M)	MAX扬程 (M)
SWKA600	12	≤0.21	≥0.7	≥-10	12	≤0.26	≥0.6	1	3
SWKA600	24	≤0.13	≥0.7	≥-10	24	≤0.16	≥0.6	1	3
SWKA1000	12	≤0.24	≥1.0	≥-20	12	≤0.3	≥1.0	2	4
SWKA1000	24	≤0.13	≥1.0	≥-20	24	≤0.18	≥1.0	2	4
SWKA1300	12	≤0.24	≥1.5	≥-25	12	≤0.4	≥1.3	3	5
SWKA1300	24	≤0.14	≥1.5	≥-25	24	≤0.24	≥1.3	3	5

注：

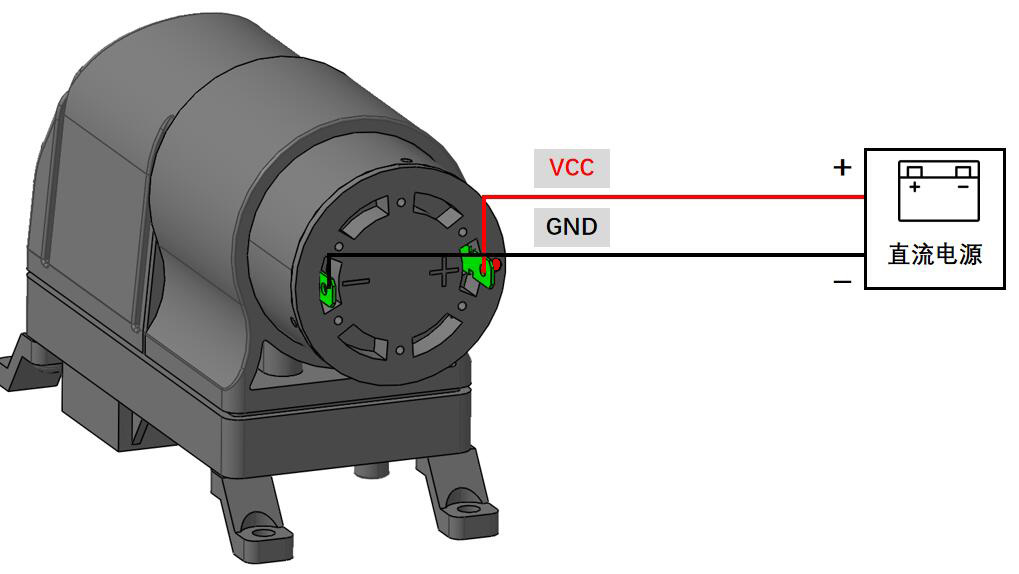

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

3、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

4、SWKA做真空泵或气泵用时，表中平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

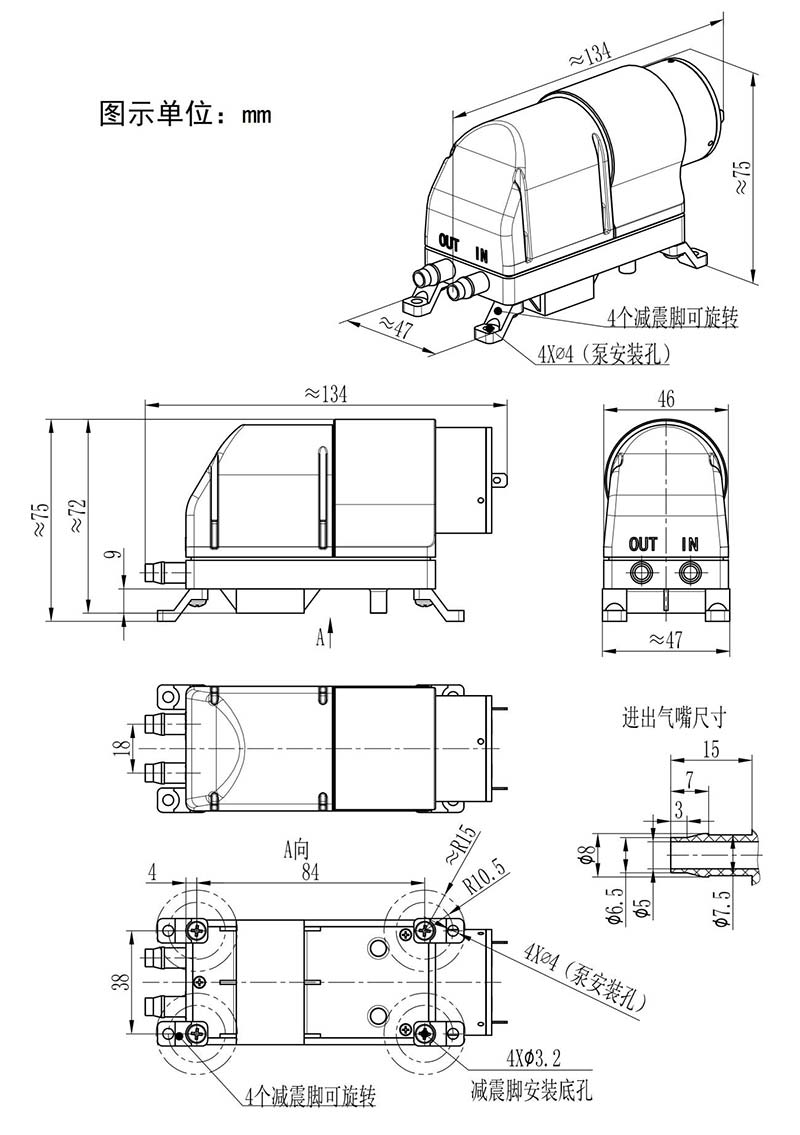

6、【体积、接管】：

(1)泵体积(长×宽×高，包容尺寸，单位mm)：134×47×75(含减震脚)；

(2)抽、排气嘴尺寸(mm)：ø5(内孔)×ø8(外径) ，接口形状：防滑凸起式(抽排气嘴一样)；

(3)建议接管(mm)：ø6×ø10硅胶管；重量：约450克。

(4)抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

微型真空水泵抽、排水试验

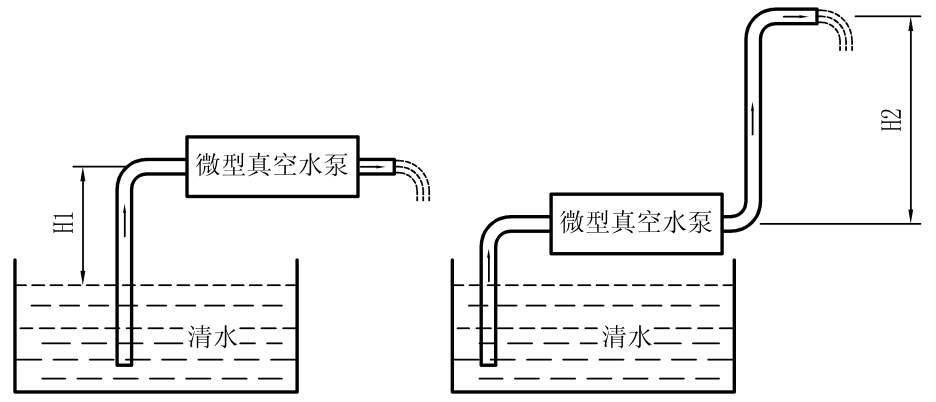

抽水、排水高度示意图

1、说明：

(1)抽取的介质为清水，所有接管均使用硅胶软管，内径5mm。

(2)测定吸程H1值时，抽水管长度约等于H1+200mm，排水管长度100mm。测定扬程H2时，抽水口软管长度100mm，排水管长度约等于H2+200mm。

2、试验数据:

型号	吸程H1 （m）	吸程流量（mL/min）	扬程H2 （m）	扬程流量（mL/min）
SWKA600	1	＞150	3	＞150
SWKA1000	2	＞400	4	＞280
SWKA1300	3	＞450	5	＞450

注：

(1)吸程H1和扬程H2值的定义见上图

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

可靠性寿命说明

型号	满载寿命（抽水）	空载寿命（抽气）	电机寿命
SWKA	2500	3000	3500

产品寿命测试说明：

1、满载寿命测试工况：进水口连接软管并浸入自来水液面下，使泵工作24小时不停机连续运转抽水；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：工作环境温度0℃～40℃。

工作环境的相对湿度≤75%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质可以全部是气体、气液混合，也可完全是液体，但必须无腐蚀、无油分、不含颗粒(包括禁止含有冰粒等固体颗粒)、非高黏度液体；不得让固体异物进入泵内！

3、该系列产品按可承受的介质气体温度分为常温介质型和高温介质型两种。

订购高温介质型产品需特别标明，如SWKA1300-24V(高温介质型)。

类别	允许的介质气体温度范围	注意事项
常温介质型	0℃～50℃	液体必须是溶液且非油、无腐蚀，无不溶解的固体颗粒存在。
高温介质型	0℃～100℃	液体必须是溶液且非油、无腐蚀，无不溶解的固体颗粒存在。

★特别提醒：

(1)抽取高温介质时，介质必须是不含矿物质或杂质的蒸馏水，如因抽取非蒸馏水等介质产生水垢，导致泵产生故障，将不属于新为诚正常质保范围！敬请知晓！
(2)新为诚经过实验验证：当抽取高温水时，水温超过约60度时，流量就开始衰减，随着温度越高，泵的流量衰减比例越大；水温超过约80度时，流量就会有较大幅度衰减；水温达到90-100度时，衰减达到MAX。
(3)此时，抽高温水衰减后的流量，有可能仅剩常温流量的约30%-50%！这是因高温下，水中有气体析出挤占空间，会使抽水流量大幅度降低，这并不属于新为诚泵的质量问题，故请选型时特别注意留有余量！

【请注意】以上试验数据仅为大概数据，且水气混合状态下，个体差异较大，仅供参考！不能以此做为产品验收是否合格依据！

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作；但是施加的负载不能超过泵的MAX负压，或MAX扬程换算成的等效MAX正压(例如5米扬程≈50kPa)。

2、作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

3、低电磁干扰型：如果系统配有精密电路(如单片机)控制微型泵的运行，请选用低电磁干扰型产品。以上所有规格均可制成低电磁干扰型产品，订货时需要特别说明。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

3.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

4.作水泵使用时，抽水口可满负载运行（完全堵塞），排水口可短暂(≤10分钟)堵塞。长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

5.作真空泵使用时，抽气口和排气口皆可满负载运行（即抽气和排气端均可以完全堵塞），但是施加的负载压力必须≤对应的MAX负压或MAX输出压力(正压)!

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.配套管路元件及容器必须有足够的强度，确保人身安全！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

配件说明

该系列微型泵随货配件如下表：

配件	详情

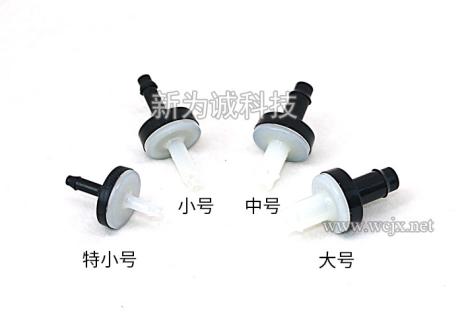

	1.过滤器：1个(赠送) (1)SWKA系列应该配：“中号过滤器GA7.8”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽气端。

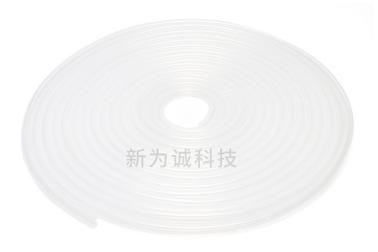

	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管

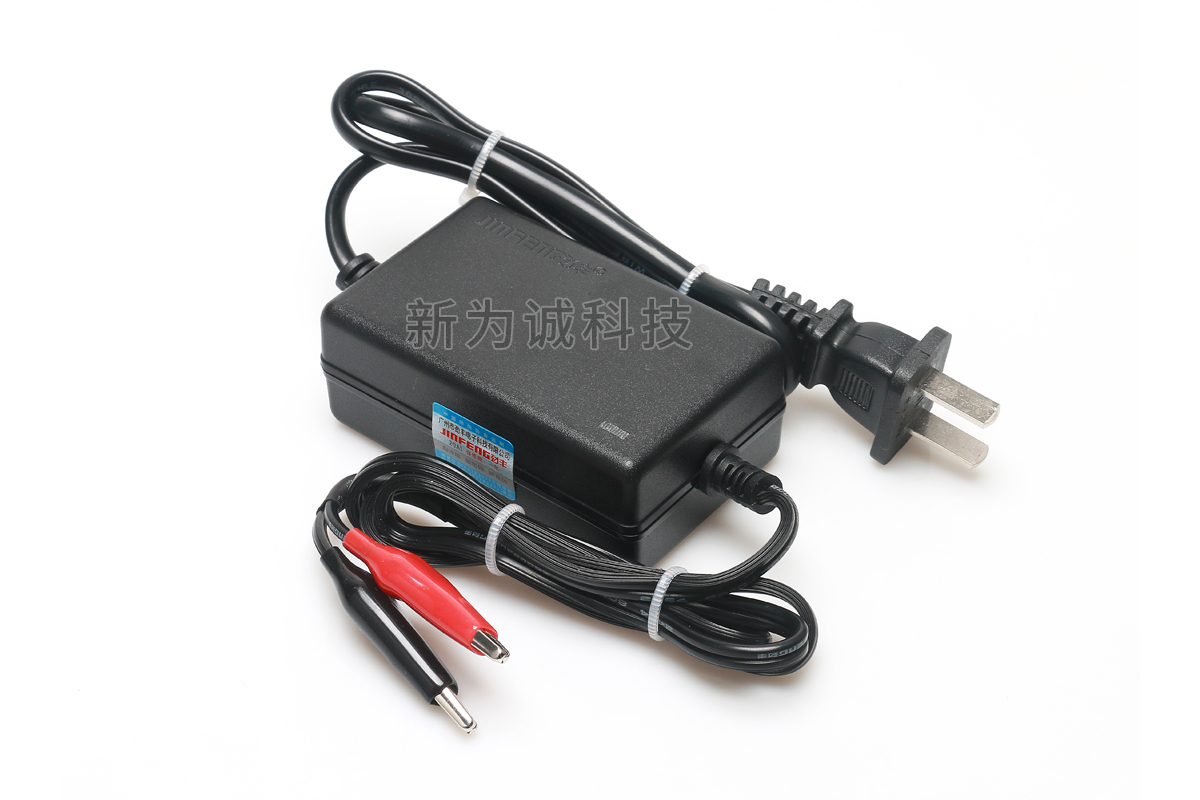

	3.开关直流稳压电源：(选配件，需要另外收费) 规格：12V2A(12V型号) 规格：24V1A(24V型号)
