微型无刷真空水泵 WJY系列

大流量无刷真空水泵

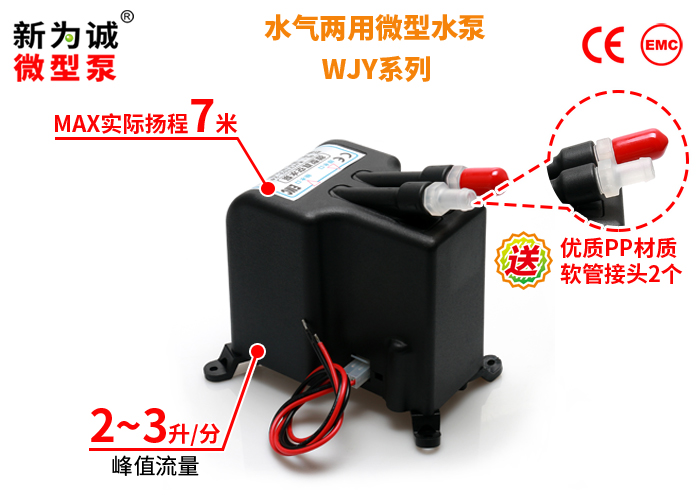

1.广受欢迎的微型水气两用泵，终于有了大流量！tupo无刷电机小力矩限制，抽水流量高达2-3LPM，较高扬程7米！

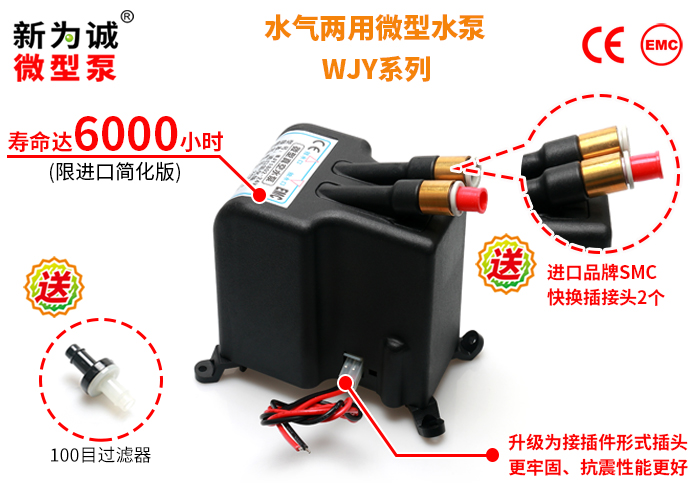

2.进口版免费赠送：金属快换接头(进口SMC品牌，集成在泵抽、排水口，少见的正、负压快插接头，负压下也不会漏气漏水，国内快插接头往往都是正压快插头，负压下容易漏气漏水！)，客户自配标准SMC管可快速、可靠组建系统，免除漏水、漏气烦恼！

3.非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(不含油份且无腐蚀、无颗粒等)；

4.既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。

5.真正可靠自吸，自吸极快，吸程高(2-3米)；超小体积(仅约3块洗手皂大)，低噪音，无油无污染、免维护......

无刷电机，长寿命，低干扰

无刷电机技术：采用定做品质无刷电机，非常适合频繁起停或长期连续运转工况，带载能力强；可昼夜不停长期连续运转，能耗小，可任意方向安装；

低干扰：不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机；

长寿命：品质无刷电机驱动，采用更好的原材料、设备、工艺制造，全部运动部件使用耐久型产品，全方位提高泵寿命。

关键参数

型号

作真空泵时

作水泵时

额定

电压

(V DC)

负载

电流

（A）

功率

（W）

平均

流量(L/min)

负压

(相对压力）

（kPa）

额定

电压

（V DC）

负载电流

(A)

功率

（W）

开口

流量(L/min)

吸程

(M)

MAX

扬程

(M)

WJY1802

（减产中，推荐升级产品SWJY1802）

＜0.5

＜12

1.6

≈-18

≤0.55

＜13.2

≥2

WJY2703

（已停产，推荐升级产品SWJY2703）

＜0.52

＜12.48

2.4

≈-27

≤0.62

＜14.88

≥3

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 6A，例如 24V8A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-24V3A电源。

3、无刷微型水泵WJY目前无法调速，如果有调速需要的，请选用无刷微型水泵WNY系列；

4、【体积、接管】：

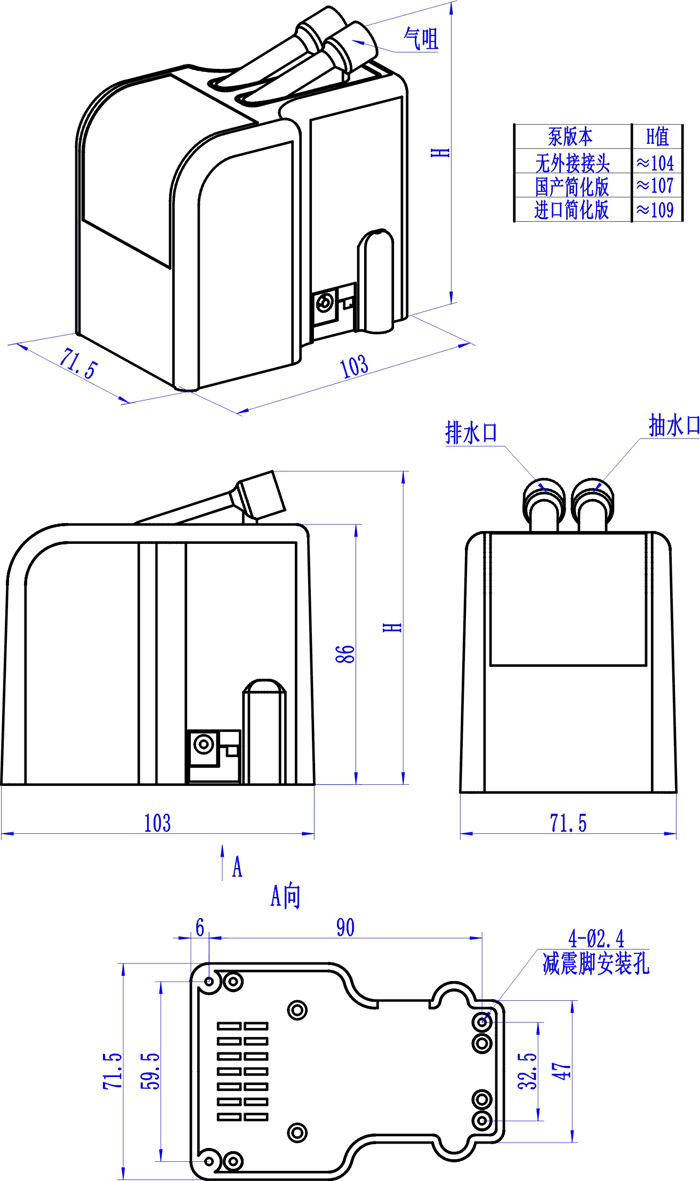

(1)体积(MAX外形尺寸，单位：mm)：103×71.5×104(不含减震脚)，重量：550克；

(2)进口版抽、排水嘴：快换接头KQ2S08-01AS(SMC品牌)；

(3)进口版要求接管：尽量是SMC品牌尼龙管，且外径必须是8mm (如内径6mm外径8mm等)。否则将导致连接处密封不良、管子无法正常拔插、损坏管接头等，如因采用非原厂SMC接管，非8mm外径尼龙管导致以上等故障，新为诚将不提供免费质保！

(4)国产版抽、排水嘴：尺寸(mm)∮5.8(内孔)×∮7.9(外径) 接口形状：防滑凸起式(抽排水嘴一样)；材质：PP；建议接管(mm)：∮6×∮10硅胶管；。

微型真空水泵抽、排水试验

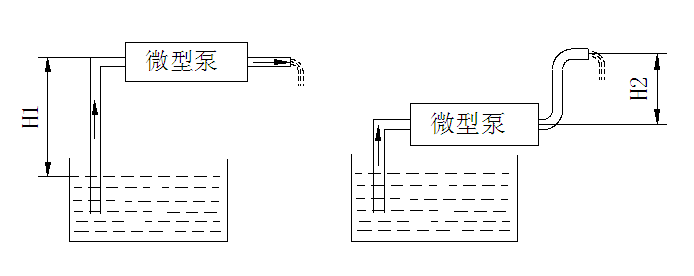

抽水、排水高度示意图

1、说明：

(1)接管方式为尼龙硬管转硅胶管，内孔φ6mm。

(2)所抽取的液体为清水。

(3)MAX抽水高度H1和MAX排水高度H2值的定义见上图

(4)该数据可能随产品改进会有所变化，恕不另行通知。

2、试验数据:

型号

MAX抽水高度H1

（米）

处于MAX抽水高度时泵的抽水速率

（mL/min）

MAX排水高度H2

（米）

处于MAX排水高度时泵的抽水速率

（mL/min）

WJY1802

＞1500

＞800

WJY2703

＞1600

＞1500

说明：

(1)测定H1值时，泵排水管长度＜100mm；测定H2值时，泵抽水管长度＜100mm；

(2)以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该系列目前有2个版本		国产简化版	进口简化版
新为诚配置	电机品质	无刷电机 ★	无刷电机 ★★
	隔膜性能	★	★★
	轴承性能	★	★★
新为诚性能比较	寿命	★	★★
	电磁干扰	▲▲▲▲	▲▲▲
	环境温度	0～40℃	0～50℃
	调速功能	×	×
	反接保护	√	√
	过热保护	×	×
	过载保护	×	√
	保修	1年	1年
新为诚寿命值-WJY1802/2703		寿命＞2500小时	寿命＞6000小时

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；

(2)以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

寿命测试条件

在清洁无腐蚀的实验室内，泵满负载、昼夜不停地连续运行的寿命测试值。环境温度：5℃～33℃，随气候波动，相对湿度：50%～85%，随气候波动。若实际工况优于我们测试工况，寿命将会延长。

工况

1、环境：

国产版环境温度： 0℃ ～ 40 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。

进口版环境温度： 0℃ ～ 50 ℃（无结露），泵不宜在室外日晒，应在清洁、通风的环境中工作。

工作环境相对湿度：≤90%

2、介质：输送介质可以全部是气体、气液混合，也可完全是液体，但必须无腐蚀、无油分、不含颗粒(包括禁止含有冰粒等固体颗粒)，非高黏度液体！

介质温度必须控制在 0 ～ 50 ℃之间。

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作！

2、作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

３、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型泵。本身就属于低电磁干扰产品，其品质版低干扰性能，还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、【注意事项】

(1)进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

(2)异物不得落入气咀，否则将损坏微型泵！

(3)焊接电机引线时必须迅速，否则高温会损坏电机！

产品材质

1、介质接触到的材料：增强尼龙，EPDM橡胶，以及PP或SMC快换接头，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

新为诚微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，不作具体数据规定、质量承诺，更不作检验标准，敬请谅解！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

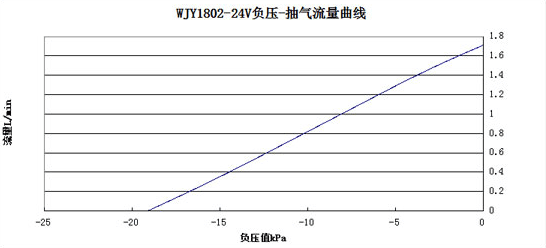

WJY1802-24V负压-流量曲线图：

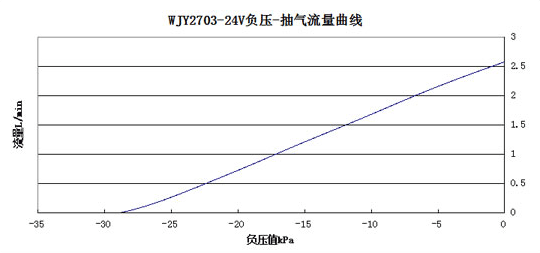

WJY2703-24V负压-流量曲线图：

信号线说明

电机引线	连接方法	备注
红线	电源正极，24V±10%	若正负极接反，电机不会烧毁，但泵不工作。禁止带电热插拔，否则将烧毁电机！
黑线	电源负极	若正负极接反，电机不会烧毁，但泵不工作。禁止带电热插拔，否则将烧毁电机！

警示：禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

电机启动电流说明

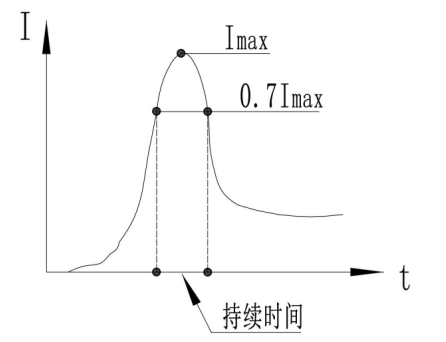

启动电流示意图

1、该系列泵MAX启动电流为6A左右，持续时间约100ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V3A（约65W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V8A及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

4.作真空泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作，但是施加的负载不能超过泵的MAX负压，或MAX扬程。

5.作水泵使用时，抽水口可满负载运行（完全堵塞），排水口可短暂(≤10分钟)堵塞。长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.配套管路元件及容器必须有足够的强度，确保人身安全！

8.内置精密控制电路，需配套高品质开关电源或直流稳压电源使用！

9.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

10.请严格按照该说明书要求操作！

配件说明

该系列微型泵配件如下表：

配件	详情
	1.过滤器：1个(赠送) (1)WJY系列应该配：“大号过滤器GA9.5”； (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)使用说明：过滤器连接泵的抽水(气)端。
	2.硅胶管：(选配件，需要另外收费) 建议接管(mm)：∮6×∮10硅胶管
	3.开关直流稳压电源：(选配件，需要另外收费) 规格：24V3A
